Ближний и дальний пропали. Daewoo Leganza

Итак, всем привет! вот и наступил новый 2015 год, всех с чем и поздравляю, наконец-то будут сбываться новые мечты, и свершаться новые желания и т.п.

Ну а в миру, первые покупки для машинки не заставили себя ждать!Началось все с того, что при поездке, как-то отказала левая фара ближнего света. Думаю, ну ладно, пока можно и с одной поездить, а в перспективе начать заниматься.

И вот, спустя несколько дней, завел машину, как раз был хороший снегопад, только откопал, и вторая, правая отказала.

В итоге получается болезнь такова, дальний свет — все 4 горят, а ближний ни одной, только подфарники.

Это стала точкой. Т.к после праздников ехать без света, а ездить приходится как раз в темное время суток с работы, думаю сейчас поеду и конечно встречу доблестного инспектора, а оно мне надо?! вроде бы штраф 100, но хрен его знает, что там будет, обе фары ведь сдохли.

В интернете, такой болезни дают сразу несколько причин, озвучиваю:реле, сами фары, предохранители и электроника.

Выбрался день и с hedin31 начали проверять!Предохранители в норме, электроника, конечно не в идеале, но проверки с датчиком(по питанию и т.д) не дали сильного результата, реле тоже в порядке(если детально, как бы не соврать, 14,5В где-то выдавал), а сами фары сняли, т.к дохлые уже фарки оказались.

Лично для меня загадка, как так?! горит дальний, все 4, а ближний не горит, и они дохлые. Вот такая штука.Итого, в магазине были куплены OSRAM лампочки, регулятор напряжения (ну и еще между делом, заменили шланги бенз., т.к маленько уже пришли в негодность)

Все поменяли, включаемся и о — радость! все работает!

p.s повезло(лампы купил за 590, а в соседнем магазине стоили в 2 раза дороже, ценник огого)

Здравствуйте уважаемые драйвовчанеТекста будет много))))решение проблемы в самом конце текста.Как то вечером довелось включить ближний свет фар, а он не включился зараза, дальний соответственно также не хотел работать, не горела пиктограмма ближнего и дальнего света, дальний работал только на подмигивание и загорается пиктограмма))До этого ездил на габаритах и передних птф, а тут такое дело, пятницы вечер, возможно появления сотрудников доблестной службы, которые не оценили бы мои поездки на габаритах да и как назло с одним левым птф))))По возвращению домой начал гуглить интернет и смотреть статьи на драйве, больше всего помогли два бж:

www.drive2.ru/l/460413623257268251/www.drive2.ru/l/5283731/Начал искать причину, первое что сделал это проверил приходит ли на проводку линз питание от левого ПП, питания не было, заменил предохранитель F2 в салоне, туда приходит + от общего предохранителя,включил зажигание и о чудо появился ближний свет фар и дальний, собрав инструмент я пошёл отдыхать, на следующий день нужно было вечером ехать забирать любимую из гостей, сел в машину завёл, включил свет, а в ответ тишина)))) в этот момент в положении левого ПП перестали гореть даже габариты, подсветка БУПа и приборной панели, в положении левого ПП габариты, габариты горели как и положено со всей светосхемой, а вот в положении дальнего и ближнего света НИЧЕГО НЕ ГОРЕЛО ВООБЩЕ! Ситуация была экстреная и решать нужно было быстро, заменил левый ПП на резервный, ситуация не изменилась, исключаю из проблемы ПП, проверяю все предохранители в блоке предохранителей под капотом, меняю реле на управление светом и габаритами, результат 0, далее прозвонив питание реле ближнего света я понял что на 86 ножку реле не приходит масса, поставил перемычку на месте реле загорается ближний, дальний свет габариты и пиктограмма ближнего света, проверив на нагрев проводов и целостности предохранителей выдвинулся в путь за любимой, ближний свет горел независимо от ключа и положения ППСъездив по делам, начинаю мониторить электро схемы на ближний свет, нашел одну схему другую, сверив схемы с книгой по ланосу т мануалом по ремонту я прихожу к мнению что просто пропала масса с 86 ножки реле ближнего света в районе блока предохранителей, точнее под ним, по схеме там одно соединение и общая масса, проверив массу, зачистил и поджал, но проблема не ушла, массы как не было на реле так и нет, кидаю массу с кузова на 86 ножку и всё работает в штатном режиме, горит дальний ближний, пиктограмма ближнего, НО! в режиме стартера фары и габариты не отключаются, соответственно при выключенном зажигании горят габариты и ближний, что ж проблема практически решена, ездить можно, но почему не отключаются фары?!Разбираю с донора блок предохранителей и понимаю что масса может быть потеряна в общем разъёме массы в самом блоке предохранителей, разобрав свой БП я обнаружил что моя масса уходит в крыло, а не в разъём в самом БП или общую массу под БП, но ведь по схеме одно соединение и общая масса, значит скрутка в крыле, что ж снимаю подкрылок и начинаю снимать гофры с провода, не обнаружил скрутки, провод целиком уходит в салон, собрал всё на место, заодно заизолировав место под крылом кусок проводки на котором отсутствует гофра, а изолентой там уже и не пахло, всё устранив и уложил по красоте ставлю подкрылок на место, перехожу в салон, далее по проводу прихожу к ФИОЛЕТОВОМУ реле! Прозвонив провод от фиолетового реле до реле ближнего света обрывов провода нет, значит нужно копать возле этого реле, подкинув массу на 86 ножку фиолетового реле загорается ближний свет фар, но не горят пиктограммы ближнего дальнего света, понимаю что проблема в самом реле, купив на разборке новое реле так как на рынке и в авто магазине не было, установив реле на законное место всё заработало в штатном режиме, свет работал, пиктограммы светились, свет отключался в момент запуска, а я ликовал, ликовал от того что какое-то реле вынесло мне мозг по полной программеС самого начала я был направлен на неверный путь по причине отсутствия правильной элекрической схемы, ведь в 90% процентах источников мое реле просто напросто отсутствует, а данное реле называется РЕЛЕ СВЕТА, в положение ключа стартер отключает массу на реле габаритов и реле ближнего светаТак что если у Вас потухли габариты и ближний свет фар то причина будет в этом самом реле, если оно у Вас есть))) проверить без реле всё ли исправно можно соединив между собой 86 85 и 31/86А контакты тогда будут гореть габариты и ближний свет при выключенном зажигании или же подать массу на 85 контакт будет работать габариты или 86 контакт ближний светВозможно кто-то столкнётся с этой проблемой и найдёт решение в моей записиУдачи Вам)

Проверочный стоит на 86 контакте реле, там пропала масса, под крышкой с пупырышкой колодка общей массы блока предохранителей, первая колодка

Реле света или фиолетовое реле отсутствует, вот здесь я и пошёл по ложному пути

Распиновка фиолетового реле

Эта схема мне и нужна была

Так у меня расположение реле

А так в разных мануалах

Не давно вечером сажусь в машину завожу включаю ближний свет а он не горит, пробую дальний тоже не горит, пробую моргнуть дальним -моргает но не включается.Думал что ПРЕДЫ сгорели проверил нет живые, проверили все реле все живое.В итоге нашел ответ на этот вопрос прочитав в инете статью.прочитав пошел делать все как написано в статье и все заработало.А вот и сама статья вдруг кому тоже поможет.

Описание симптомов:1- пару раз за последний месяц ближний самопроизвольно «моргал»2- запаха горелого пластмасса или проводки я не замечал3- сегодня (отдельное спасибо инспектору ДПС) было выявлено отсутствие ближнего света фар4- габариты — есть5- электро корректор работает6- дальний — только моргает (на себя), в положении «от себя» – нет дальнего7- все предохранители, лампочки и реле в исправном состоянии

Итак, чтобы добраться до разъема S2011- Внимательно изучаем схему(Кстати, судя по схемам, цепь света в hatchback, идет через s201, только в машинах до 2006г, включительно, в машинах следующих годов, из схемы исключена эта колодка. Прим. Мити)Синим цветом обозначен этот разъем S201, на схеме он раскидан по разным местам, на самом деле он выглядит единым целым) и находится за панелью приборов, в левой стороне, под воздуховодом, за пучком проводов. (после снятия панели приборов – вы его не увидите, лишь просунув рук над пучком проводов вы его нащупаете)

3- после снятия панели приборов

Синими кругами (цифра 2) – обозначен разъем S201Синей стрелкой – жгут проводов за которым и расположен разъем S201

Зелеными стрелками – аналогичный разъему S201 — разъем и место его установки, для чего он, разбираться не стали, но думаю связан он с правым подрулевым переключателем

Красным – выгоревшая часть разъема, отвечающая за включения ближнего света фар(сгоревший разъем S201)

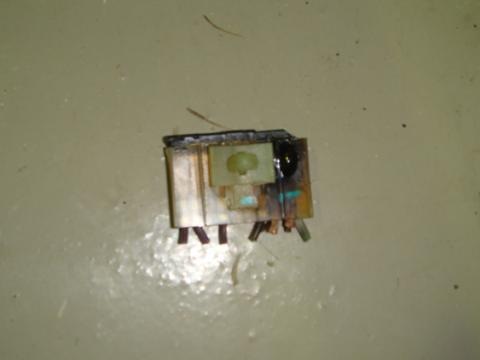

То же самое, но чуть ближе(сгоревший разъем S201 ближе)

4- ремонту этот разъем не подлежит, поэтому единственное решение проблемы – это ампутация. Сказано – сделано, откушен от проводов и удален.Старайтесь откусывать провода как можно ближе к разъему.(сгоревший разъем S201 отдельно)

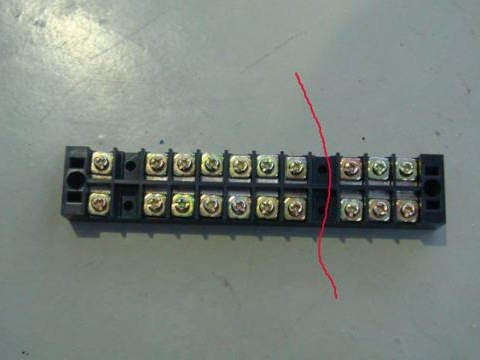

От «доработанного» клеймника так же отказались, ввиду того что вспомнили про разъемы предохранителей

7- Решено было заменить выгоревший разъем S201 — на разъемы с предохранителями.Посетив ближайший магазин, были приобретены вот такие разъемы предохранителей под ножевидные предохранители. Особо отмечу, что таких разъемов существует несколько видов – выбирайте те – у которых провода потолще. Ну и не забудьте про термоусадочные трубки.(выбранный вариант замены разъема)

8- В результате некоторых манипуляций паяльником (паять там не совсем удобно, если не сможете споять то можно на обычную скрутку), появилось вот такая замена разъема S201(вместо разъема)

9 – вот что получилось в итоге(вместо разъема итог)

Движение на автомобиле с неработающими фарами в ночное время суток не только запрещено правилами дорожного движения, но и довольно опасно. Также бывает, когда не горят фары ближнего света или не горит только дальний свет.

Как правило, автолюбители сталкиваются с проблемой, когда не горит ближний свет, а дальний горит. Данная неисправность возникает как на подержанных, так и на новых авто. Далее мы рассмотрим,  почему не горят фары и как устранить эту неисправность.

Не работает ближний свет

Итак, правильное освещение дороги во время движения автомобиля – очень важный фактор, обеспечивающий безопасность водителю, его пассажирам и другим участникам дорожного движения.

Находясь за рулем транспортного средства, водителю необходимо четко видеть дорогу, по которой движется авто.

Фары дальнего/ближнего света очень важны, поскольку именно они обеспечивают хорошую видимость и в ночное время суток и в условиях пасмурной погоды. На сегодня представлены несколько типов автомобильных фар света, которые можно условно разделить на такие категории:

• Основные фары головного света, где используются галогенные, ксеноновые, разрядные лампы высокой интенсивности, диоды и т.д.;
• Противотуманные фары — основное предназначение, дополнительное освещение дороги во время движения в густом тумане (чаще всего завод-производитель уже поставляет автомобили с комплектом противотуманных фар);
• Фары-прожекторы — мощный свет фар обеспечивает водителю хорошую видимость, особенно во время поездки по незнакомым трассам (фары не предназначены для движения по городу, поскольку могут ослеплять других водителей);

При этом для ближнего и дальнего света, а также для противотуманных фар чаще всего используют галогенные лампы, обозначающиеся по типу цоколя как R2, H1, H3, H4, H7, HB3, HB4.

Что касается самой проблемы, если не работает ближний свет, причины могут быть разными.  При этом важно, чтобы причина неисправности фар ближнего света или дальнего была точно определена. Вот несколько основных причин, почему не горит ближний свет:

• перегорели лампы ближнего света;
• нити плавкого предохранителя расплавились (поскольку в основном цепи питания левой и правой фары не взаимосвязаны и защищены отдельными предохранителями, вышедший из строя один из плавких элементов может привести к отказу одной фары), неисправность диагностируется визуально. В случае затрудненного доступа к монтажному блоку, проверяют работу устройств, получающих питание от цепей, защищенных этими же предохранителями;
• неисправное реле включения головного света (прекращение работы систем освещения, нет либо ближнего, либо дальнего света). Неисправность можно выявить на слух, путем включения фар и прослушивания возникающих звуков, если слышны короткие звонкие щелчки, реле исправно, если щелчки  отсутствуют — реле неисправно; Идущие к фарам разъемы электрических проводов подключены не корректно или не подключены вообще (например, забыли подключить после ремонта). В этом случае не горит только одна лампочка из двух передних фар.
• попадание воды в подкапотное пространство автомобиля (окисление «фишек» в местах соединения проводов, как следствие «фишки»  перестают выполнять токопроводящую функцию). Диагностируют неисправность путем проверки всех именующихся проводов и соединений, подходящих к фарам ;
• скачок в напряжения в бортовой сети (перегорание обеих лам одновременно);
• другие нестандартные причины (например, трещина в фаре, через которую попадает вода и конденсируется влага).

Обратите внимание, если  неисправность не выявлена, проводят  дополнительную диагностику электропроводки с помощью процедуры «прозвонки» электрических цепей автомобиля мультиметром.

Кстати, чтобы быстро определить причину, необходимо убедиться, что есть питание на клеммах. Само собой, отсутствие тока на клеммах, питающих лампы фар ближнего света, приведет к тому, что ближнего света не будет.

Для диагностики такой неисправности необходимо проделать следующие действия:

• вставить в разъем исправную лампу и «чиркнуть» проводом плюс об провод минус;
• проскакивание искры между проводами или включение лампы свидетельствует о наличии тока в сети и, соответственно, указывает на неисправность в самих фарах либо лампах;
• если нет искры либо лампа не зажглась — обрыв в сети питания фар.

Обратите внимание, такой способ проверки подойдет только для простых автомобилей, где система ЭСУД не отличается сложностью. В свою очередь, попытка замыкать провода «плюс» и «минус» на многих современных авто может привести к серьезным сбоям, появлению ошибок в памяти ЭБУ и т.д.

Не горят фары автомобиля

Если водитель столкнулся с тем, что дальний или ближний свет не горит, необходимо на практике применить доступные способы ремонта фар самостоятельно. Если фары перегорели в пути, в результате чего нет возможности совершать дальше движение в темное время суток, ремонт можно пробовать провести на месте.

Дело в том, что многие неисправности легко устраняются самостоятельно, то есть нет необходимости привлекать специалистов, использовать специальное диагностическое оборудование, ремонтное оборудование и т.д. Первое, если проблема в перегоревших лампах, а также они есть в наличии, их попросту меняют.

В остальных случаях принцип и последовательность выполняемых ремонтных работ:

• На место сгоревшего предохранителя можно вставить несколько жилок от многожильного провода (одна жилка выдерживает 1 Ампер). Вставляют жилки либо в гнездо или обматывают ими сам предохранитель, при этом контактная поверхность должна плотно прижиматься к самодельному предохраняющему элементу; Заменить неисправное реле можно на аналог, который используется для включения других высоковольтных цепей (можно использовать элемент включения цепи стеклоподъемников или элемент включения дополнительного оборудования, обогрева сидений). Многие автомобили имеют специализированное резервное гнездо с неиспользуемым реле.Для включения фар в обход неисправных элементов цепи питания используют провода необходимой длины и необходимого сечения (концы проводов зачищают от изоляции и подключают к салонной розетке для переносной лампы). Можно использовать и автомобильный прикуриватель, подключаясь с обратной стороны точки питания, при этом провода соединяются непосредственно с клеммами, вторые концы провода подключаются напрямую к лампе ближнего света.
• На место сгоревшего предохранителя можно вставить несколько жилок от многожильного провода (одна жилка выдерживает 1 Ампер). Вставляют жилки либо в гнездо или обматывают ими сам предохранитель, при этом контактная поверхность должна плотно прижиматься к самодельному предохраняющему элементу; Заменить неисправное реле можно на аналог, который используется для включения других высоковольтных цепей (можно использовать элемент включения цепи стеклоподъемников или элемент включения дополнительного оборудования, обогрева сидений). Многие автомобили имеют специализированное резервное гнездо с неиспользуемым реле.
• Для включения фар в обход неисправных элементов цепи питания используют провода необходимой длины и необходимого сечения (концы проводов зачищают от изоляции и подключают к салонной розетке для переносной лампы). Можно использовать и автомобильный прикуриватель, подключаясь с обратной стороны точки питания, при этом провода соединяются непосредственно с клеммами, вторые концы провода подключаются напрямую к лампе ближнего света.

С учетом того, что практически все разъемы рассмотренных выше элементов имеют между собой сходство. В результате поломку фар можно устранить прямо на дроге и добраться до пункта назначения или СТО для проведения качественного профессионального ремонта.

Подведем итоги

С учетом приведенной выше информации становится понятно, что большинство неисправностей, связанных с внешним освещением автомобиля  (пропал ближний свет, не горит дальний, не горят фары ближнего и дальнего света и т.д.) относительно легко устраняется. Главное, найти причину возникновения поломки и правильно подобрать метод ремонта той или иной неисправности.

Напоследок отметим, только имея исправную систему очистки фар, при условии их правильной регулировки фар и полной функциональности светотехники автомобиля водитель  получает безопасность и комфорт. При этом внешнее освещение автомобиля позволяет самому водителю ориентироваться в темноте, так и другим участникам движения обнаружить транспортное средство.

Это значит, что перед каждой поездкой следует убедиться, что передние фары автомобиля и стоп-сигналы работают должным образом. Если же замечены неисправности, до устранения поломки эксплуатировать автомобиль в темное время суток или в условиях плохой видимости (при неисправности стоп-сигналов даже днем) запрещено.

Парадоксально, но факт: с ситуацией, когда ближний свет фар не горит, а дальний горит, сталкивается довольно регулярно каждый третий владелец машины. Прямолинейная логика на тему, что если накрылась оптика, то света не должно быть вовсе, здесь не срабатывает. Бывает и такое, к примеру, многих владельцев ВАЗов: на тольяттинских моделях почему-то описываемому заболеванию даже на почти новых авто подвержена правая фара, с левой этот казус случается гораздо реже.

Однако не стоит грешить исключительно на отечественных, итак всеми ругаемых, производителей: оптика рано или поздно может начать барахлить на любом автомобиле. И здесь дело уже не в надежности того или иного бренда, а, скорее, в выработке или усталости некоторых деталей.

• Перегорела лампа
• Перегорел предохранитель
• Нестандартные причины

Проще всего, без сомнения, все доверить в надежные руки проверенного автоэлектрика, но с некоторыми проблемами не слишком затруднительно справиться и самостоятельно – если в наличии имеются самое небольшое количество свободного времени и примитивное знакомство с основами электрических цепей.

Ближний свет фар не горит, а дальний горит – такое явление может быть обусловлено несколькими причинами. И большинство из них довольно легко устранимо. Тем более, что такое может случиться с вашим автомобилем в совершенно неподходящий момент: на трассе, к примеру, когда требуется переключаться на ближний, чтобы не слепить фарами встречных водителей. Попробуем разобраться со всеми огрехами по очереди, и рассмотрим: какие могут быть наиболее распространенные варианты починки и устранения неполадок такого важного сегмента, как ближнее освещение.

Основные виды главных фар

По своему принципу устройства фары разделяются на два типа: европейские и американские. Ключевая разница между головным светом заключается в следующем:

• Фокусировка ближнего света. В европейских фарах пучок света направлен на дорожное полотно и правую обочину, в американских фокусировка равномерная, световой поток освещает дорогу, обе обочины и знаки, размещённые над дорогой.
• Форма пучка света. Европейский стандарт направлен на более чёткое определение дорожных знаков, улучшение их читабельности в темноте. Американский тип предполагает освещение дорожного полотна, концентрируя основное внимание на общей освещённости.
• Чёткость границ светового потока. В отличие от американского типа, европейский стандарт имеет более чёткие грани освещённости. Это даёт возможность применять мощные лампы и минимизировать риск ослепить встречного водителя.
• Сложность регулировки. Система европейских фар позволяет выполнять регулировку «на глаз» благодаря наличию нескольких сфер. В американском стандарте выполнение аналогичной процедуры является боле сложным мероприятием. Выполнить задачу регулировки фар американского стандарта с качественным результатом под силу только настоящему специалисту.

Практически каждый автомобилист сталкивается с проблемой настройки света фар, или ремонта определённой оптики. Нарушение их функциональности создаёт реальную угрозу безопасности движения. Понижения эффективности освещения может повлечь за собой массу непредвиденных ситуаций, вследствие которых значительно повышается вероятность возникновения аварийных ситуаций. Выполнить регулировку или ремонт можно двумя способами: при помощи специального оборудования или вручную. Первый вариант, как правило, реализуется в автосервисах. Ведь не каждый автомобилист может позволить себе приобрести профессиональную технику, требующую специальных знаний для эксплуатации. Второй вариант, самостоятельная наладка, является достаточно распространённой процедурой среди автомобилистов. Однако существует масса сторонников данного метода, которые утверждают, что обеспечить качественный результат могут только специалисты автосервисов. Эта процедура требует знаний и высокой точности выполнения всех действий, что под силу не каждому владельцу автомобиля. Как выполнить настройку фар самостоятельно, на что необходимо обращать внимание? Пред тем как ответить на этот вопрос, рассмотрим причины низкого качества освещения.

Перегорела лампа

Для замены колбы услуги автоэлектрика не нужны. Достаточно открыть капот при выключенном зажигании, снять защитный короб с обеих сторон фары, вытащить контактную группу, отсоединить пружинные фиксаторы, вынуть перегоревшую лампочку и поставить новую.Небольшая тонкость: колбу следует протереть спиртом перед установкой, иначе она моментально сгорит. Также не рекомендуют браться за колбу незащищенными руками: на них всегда присутствует некоторые жировые и влажные выделения, которые могут испортить лампочку. Лучше всего это сделать (заменить освещение) при помощи сухой салфетки или тряпки.

Настройка света фар своими руками

Настройка света фар должна проводиться в соответствии с руководством по эксплуатации автомобиля. Перед началом регулировки необходимо выполнить ряд подготовительных работ. Для настройки света фар самостоятельно необходима стена с прилегающей ровной площадкой или специальный стенд (щит). Стена (стенд) должна быть строго вертикальной, без малейших выступов, наклонов и прочих неровностей. Как вариант, можно использовать участок возле гаража, если он подходит под вышеописанные параметры.

На стене необходимо расчертить горизонтальную линию, на расстоянии от центра фары до пола. Для рисования лучше всего использовать мел. Чтобы упростить данную процедуру, можно подогнать автомобиль вплотную к стене и включить оптику. Это поможет быстро определить центр фар. На разметку также необходимо добавить ещё одну горизонтальную линию, ниже первой 50—75 мм (для отечественных 50 мм, для зарубежных, класса люкс 75 мм).

После этого рисуем три вертикальные линии: ось автомобиля и две по центру фар. Если оптика представлена раздельными элементами дальнего и ближнего света, нужно нарисовать вертикальные линии для каждой фары. Расстояние автомобиля от стены определяется моделью машины. Как правило, для отечественных автомобилей — 5 м; для зарубежных — 7 метров.

Перегорел предохранитель

Не менее распространенная причина, по которой не горят фары. Вскрывается блок, где сгруппированы все автомобильные предохранители, берется распиновка их расположения и ищется нужный. Сгоревшая перемычка в большинстве случаев видна невооруженным взглядом. С втыканием на место целой детальки справится и школьник, так что поездка на СТО в этом случае тоже будет, наверное, излишней.

Кстати, если предохранители летят с незавидной регулярностью, значит, имеет место пробой где-то в проводке. Либо прозванивайте всю цепь сами, либо посетите профессионального электрика – нелады с проводами грозят самыми разными неприятностями вплоть до пожара.

Проблемы с проводами:

Причем в очень разных местах. Проверять придется все колодки на подсоединении к реле и блоку предохранителей. Они могут быть плохо прикручены и отвалиться; могут окислиться и не пропускать ток. В первом случае достаточно подтянуть прижимные гайки, во втором – зачистить контакты. Проверить следует и кнопку включения: очень часто окисляется или отходит провод, который ведет к ней. Можно сказать, что в отечественных машинах в первую очередь стоит поинтересоваться именно кнопкой, а уж после лезть куда-то глубже.

Не горит ближний свет

Почему не горит ближний свет? Если не горит ближний свет, то возможны следующие причины неисправности:

• Не горит лампа ближнего света. В наших авто установлены двухнитиевые галогенные лампы, т.е. и ближний и дальний свет фар даёт одна лампа, просто загораются разные нити лампа. Замените лампу на заведомо рабочую. Чтобы узнать, как праильно заменить лампу, смотрите в статье
• Перегорел предохранитель. Перегорел предохранитель ближнего света, проверьте предохранитель, замените его. Ответы как найти, проверить и заменить предохранитель вы найдёте в статье .
• Окислились провода. Смотрим в блок предохранителей, а именно колодки всех шин к блоку предохранителей и реле. Они могут отсоединиться, плохо закреплены, окислиться. Исправляем. Так же смотрим провода на соединении с самой лампой, возможно окислилась контактная группа фары.
• Кнопка включения ближнего. Дело в том, что возможно сломался включатель (кнопка) ближнего света или габаритных огней. Проблема типичная: отошёл или окислился провод.
• Постоянно перегорает предохранитель ближнего света. Такая ситуация часто встречается у владельцев нашемарок. Тут может быть 2 варианта:

• где то коротит провод;
• опять же плохой контакт с предохранителем.

Если же вам ничего не помогло, то советую прозвонить проводку. Если с электрикой вы на ВЫ, то лучше обратиться к профессионалу.

Нестандартные причины

Иногда нештатную работу фар обусловливают совершенно уж необычные факторы. Был неописуемый случай, когда хозяин снял со своей Нивы очистители фар, поскольку они уже давным-давно не функционировали. В результате он потерял ближний свет на обеих фарах. И догадался о причине отнюдь не сразу! В ходе экспериментов владелец выяснил, что для обретения ближнего света требуется наличие хотя бы одного из моторчиков, причем не принципиально какого – левого или правого.

Под конец он просто закоротил разъем, как бы симулируя присутствие фароочистителя. В дальнейшем проблем со светом не имелось. Так что если вы простукали все звенья цепи, а причину с фарами не установили, постарайтесь припомнить, не вносили ли вы не так давно какие-нибудь усовершенствования в конструкцию своего авто. Может быть, в процессе этих изменений была нарушена некая инженерная задумка, что и является причиной исчезновения света.

Однако если столь несложные, хотя и обычно действенные, мероприятия желаемого эффекта не дали, придется все же вспоминать телефон знакомого автоэлектрика. Иначе на поиск причин вы можете потратить массу времени – и так и не найти их.

Выяснив, почему ближний свет фар не горит, а дальний горит, и, научившись бороться с таким явлением, однажды можно столкнуться с обратной проблемой, когда есть ближний, но нету дальнего. Причины этих капризов, в принципе, те же самые, что и в предыдущем случае, только дополняются еще и возможной поломкой подрулевого переключателя. Так что если не выявлена причина странного поведения фар, а ближний свет по-прежнему отсутствует, вполне вероятно, придется заняться его заменой.

Не горит дальний свет

Почему не горит дальний свет фар? Причины абсолютно те же, что и на ближнем свете, но не стоит забывать, что дальний свет включается подрулевым переключателем, который тоже мог выйти из строя.

Также читаем полезные статьи:

Каждая из Самар второго поколения получила новую переднюю оптику, новые крылья, новые бампера более обтекаемой формы, а схема электрооборудования с небольшими изменениями, в зависимости от типа двигателя, перекочевала со старых восьмёрок и девяток. Поэтому и проблемы с электрооборудованием остались прежние. Сегодня нас будет интересовать проблема с ближним светом на автомобиле ВАЗ-2114: он может не гореть вообще, гореть через раз, может гореть только одна фара.

Светодиодные модули, ксенон, биксенон на ВАЗ-2114 — это практически фантастика.

На нашей Самаре установлены допотопные галогеновые лампы с двумя нитями, каждая из которых отвечает либо за ближний, либо за дальний свет.

Осмотрите спираль. Обычно она подгорает.

В первую очередь стоит проверить целостность спирали, визуально это можно сделать только имея хорошее зрение, а проще установить заведомо рабочую лампу и убедиться в том, что перегорела спираль.

Основные причины

Правы ближний не горит

Это основная и самая распространённая причина, тем не менее у лампы есть масса поводов, чтобы не гореть:

• Предохранитель . Вторая причина, которая встречается также довольно часто — перегоревший предохранитель. Здесь не так всё просто, поскольку отвечают сразу два плавких предохранителя — F13 и F12. Каждый из них имеет номинал 7,5 А, первый отвечает за левую фару и нить ближнего света в ней, второй, F12, за правую фару. Поэтому если не горит только одна фара, а вторая рабочая, то дело, скорее всего, в предохранителе.Блок предохранителей с расшифровкой ближнего света
• Реле ближнего света фар . Редко, но иногда выходит из строя реле фар ближнего света. Оно находится в том же блоке предохранителей и обозначено К9, на нём изображена пиктограмма ближнего света. В этом случае обе лампы ближнего света гореть не будут, а габаритные огни и дальний свет остаются работоспособными.
• Контакты . В тех местах, где клеммы могут контактировать с влажной средой, возможно окисление клемм, в этом случае будет банально отсутствовать контакт. Первое. Что нужно проверить — это контактную группу на самой фаре, в этом месте вероятность попадания воды самая высокая. Кроме клеммной группы на фаре, отсутствовать может контакт на блоке предохранителей, правда, такое бывает крайне редко и в этом случае одним ближним светом дело не ограничивается. В любом случае стоит снять контакты с клеммы, протереть и зачистить контакты. При этой неисправности ближний свет может не гореть совсем, а может гореть через раз.В процессе осмотра контактов, фишек лампочки
• Кнопка включения . Иногда встречается неисправность самой кнопки включения ближнего света и габаритных огней. Если всё проверено, а свет не появился на двух фарах одновременно, разбираем или меняем кнопку включения. Её цена в пределах 150-200 рублей в зависимости от производителя, поэтому на пожилых машинах все же стоит провести замену.Диагностика и замена кнопки включения ближнего света

Видео — Самостоятельная регулировка света фар

После выполнения разметки и установки автомобиля на соответствующей дистанции можно приступать к регулировке света. Настройку следует выполнять раздельно для каждой фары. Поэтому понадобится щиток, чтобы закрыть во время корректировки одну из фар. Включите ближний свет, центр светового потока должен быть на пересечении нижней горизонтальной линии и вертикальной определяющей центр фары. Данная процедура применяется для регулировки ближних фар. Дальний свет регулируется по аналогичной методике, только в качестве ориентира используется верхняя горизонтальная линия. Блок-фары не нуждаются в отдельной регулировке, для калибровки всей оптики достаточно выполнить настройку ближнего света.

Как ни странно, но ситуация, когда дальний свет на фарах включается, а ближний — нет, возникает довольно часто. По статистике, каждому третьему водителю приходится сталкиваться с такой ситуацией. При этом прямолинейные логические заключения о том, что отсутствие света вызвано выходом из строя оптики, тут не всегда срабатывают.

Известно большое количество случаев, например, когда на автомобилях, выпускаемых ВАЗом, даже если они практически новые, такой дефект возникал чаще всего на фарах, расположенных с правой стороны автомобиля, тогда как левые имели какой-то иммунитет против возникновения этой проблемы. Однако не стоит делать скоропалительных выводов о том, что эта проблема является прерогативой исключительно отечественных автомобилей, так как и она встречается и на зарубежных машинах.

И тут уже не приходится пенять на качество и надёжность деталей, принадлежащих тому или иному бренду — просто рано или поздно у всех деталей возникает усталость или они просто вырабатывают свой ресурс. Если не горит одна фара ближнего света, лучше всего обратиться в автосервис к опытному автоэлектрику, однако такого типа проблемы практически без труда можно исправить и самостоятельно. Конечно, если имеются немного свободного времени и элементарные познания о работе электрических цепей.

Ситуация, когда при горящем дальнем свете не удаётся зажечь ближний свет, может возникнуть по нескольким причинам:

• перегорает лампочка;
• сгорел предохранитель;
• возникли проблемы с проводами;
• нестандартные причины.

И практически все они достаточно легко устраняются.

Знать о том, по каким причинам может возникнуть такая неисправность и как её можно устранить, полезно каждому водителю, ведь случиться это может и во время дальней поездки, когда поблизости нет никаких СТО. Попробуем разобраться с этой проблемой во всех возможных вариантах.

Перегорела нить накала в лампочке

Первая мысль, которая приходит в голову, если не включился какой-либо источник света – перегорела лампочка. Автомобильные лампы устроены таким образом, что спираль ближнего света может перегореть при работоспособной спирали дальнего света. То есть, в галогеновых лампах имеются две отдельные нити накаливания, и обрыв одной из них не оказывает никого влияния на работоспособность второй.

Чтобы произвести замену лампочки, вовсе не обязательно обращаться к услугам автоэлектрика. Достаточно выполнить следующие действия:

• открыть капот автомобиля;
• демонтировать защитный кожух на обеих сторонах фары;
• отключить контактную группу;
• снять пружинные фиксаторы;
• вытащить перегоревшую лампочку;
• вставить новую;
• произвести все подготовительные действия в обратном порядке.

При этом не следует забывать о соблюдении некоторых правил:

• поверхность колбы рекомендуется протереть перед установкой спиртом, иначе она может сразу же сгореть из-за наличия жирных или грязных пятен;
• не следует прикасаться к колбе незащищёнными руками, так как это может привести к загрязнению её поверхности. Лучше всего это делать в хлопчатобумажных перчатках, но можно и с помощью салфетки или тряпки.

Сгорел предохранитель

По этой причине также часто не горит одна фара ближнего света. Для её устранения надо сделать следующее:

• вскрыть блок, в котором находятся все предохранители автомобильных электрических цепей;
• с помощью схемы определяется тот предохранитель, который нужен. Как правило, если он перегорел, то это сразу видно;
• заменить неисправный элемент на исправный.

Кстати, если перегорание предохранителей становится частым явлением, то следует искать в проводке пробой. Чтобы его определить, необходимо прозвонить все элементы электрической цепи, или обратиться за помощью к специалистам. Причём это надо сделать в обязательном порядке, так как наличие короткого замыкания может спровоцировать возникновение пожара.

Наличие проблем с проводами

не горит фара

Для устранения этой неисправности придётся проводить проверку всех колодок, через которые осуществляется подключение реле и блок предохранителей. Не исключена возможность наличия некачественного соединения, а также окисления контактов, что приводит к повышению силы тока, протекающего в этих местах, и их нагреву. Чтобы устранить такие неисправности, достаточно протянуть все крепления колодок, предварительно тщательно прочистив все контакты с помощью наждачной бумаги или надфиля.

Нелишним будет проверить и кнопку, с помощью которой происходит включение фар, так как её контакты также подвержены окислению и на них тоже может присутствовать некачественное соединение. Практический опыт подсказывает, что именно с этой кнопки и следует начинать поиск неисправности, и только убедившись в её полной работоспособности, продолжать поиски причины, по которой не работает ближний свет.

Другие причины, по которым не горит одна фара ближнего света

Иногда нештатная работа фар кроется в весьма необычных причинах. Так, известен случай, когда у хозяина Нивы отключился ближний свет после того, как он демонтировал очистители фар, которые давно перестали функционировать. В результате он долго не мог понять, почему отключился ближний свет на обеих фарах. Только экспериментальным путём ему удалось обнаружить, что для нормальной работы фар необходимо присутствие любого моторчика, хоть левого, хоть правого. В конечном счёте пришлось создавать имитацию присутствия этих элементов путём замыкания контактов, идущих на них.

Этот пример иллюстрирует, что если после проверки всех электрических цепей и функционирования всех элементов устранить неисправность не получилось, следует вспомнить о том, не вносилось ли в обозримом прошлом каких-нибудь изменений или усовершенствований в конструкции автомобиля. Ведь нельзя исключить того, что в процессе внесения изменений произошло нарушение какой-нибудь гениальной задумки инженера на автозаводе, что и спровоцировало исчезновение света.

В тех случаях, когда были приняты все вышеперечисленные меры, а добиться нормальной работы лампы ближнего света так и не удалось, следует обращаться к специалистам в СТО. В противном случае на дальнейший поиск причины, по которой не горит одна фара ближнего света, может уйти очень много времени без достижения нужного результата.

Выяснение причин, вызвавших отказ в работе ближнего света, и приобретение опыта по их устранению помогут и в том случае, если возникнет обратная проблема – перестанет гореть дальний свет при нормально работающем ближнем. Как правило, причины неисправности в этом случае те же, что и описаны выше, только к ним ещё добавляется неадекватная работа подрулевого переключателя. Кстати, он также может стать причиной, по которой не горит одна фара ближнего света. И в этом случае лучше всего его просто заменить.

Как известно, оптика играет очень важную роль в обеспечении безопасности движения на автомобиле в ночное время суток. Поэтому, если в машине перестает работать освещение, водителю необходимо как можно быстрее обнаружить и устранить поломку. В этой статье мы расскажем, как осуществляется замена лампы ближнего и дальнего света и по каким причинам освещение может не работать.

Почему нет ближнего света?

Некорректная работа автомобильной оптики

По каким причинам перегорают лампы ближнего света? Как быть, если в автомобиле не работает ближний свет?

Причин может быть несколько:

• Если не включается и не горит ближний свет, это может быть связано с выходом из строя самой лампочки. В зависимости от конструкции оптики, ближнее освещение может не работать, при этом дальний свет может вполне нормально функционировать. Если используются галогенки, оснащенные двумя нитями накаливания, то причина может крыться в разрыве одной из этих нитей. Как правило, если не горит одна фара ближнего света, это связано именно с неработоспособностью лампы.
• Следующая причина, из-за которой водитель может подумать, что необходима замена лампы ближнего света — это выход из строя предохранителя. Оптика вполне может не включаться из-за того, что предохранитель мог сгореть. Чтобы выявить это, необходимо открыть блок предохранителей и найти выгоревший элемент. Сняв устройство и заменив его на новое, можно избавиться от проблемы. В том случае, если предохранители постоянно и часто перегорают, это может свидетельствовать о возможном пробое в электроцепи авто. В этом случае, вероятнее всего, потребуется обратиться за помощью к электрику, однако можно и своими силами прозвонить проводку. Следует отметить, что проблемы с проводкой могут быть выявлены в разных местах. Поэтому автовладельцу необходимо произвести диагностику всех колодок, которые подключены к предохранительному блоку. К примеру, колодка может быть плохо зафиксирована, иногда причиной, по которой ток не пропускается, может служить окисление контактов. Если проблема заключается в креплении, то гайки необходимо просто подтянуть, если в контактах — то их необходимо зачистить. Иногда случается такое, лампочка освещения не работает из-за окисления провода на самом переключателе. Особенно это актуально для транспортных средств отечественного производства.
• В некоторых случаях причины, по которым не может загореться ближний свет фар, связанные с инженерными решениями конструкторов. Бывает такое, что одна фара может не функционировать из-за того, что нарушена работа очистителей. К примеру, это актуально для Нив. В этом случае работа ближнего освещения обеспечивается благодаря электродвигателю, поскольку на нем завязывается вся система. Так что если моторчик выходит из строя, оптика вполне может не работать. В любом случае, если вы столкнулись с нестандартными причинами, лучше будет обратиться за помощью к профессиональному электрику.
• Бывает, пропадает масса на фаре и тогда нет света.

Тестер, предназначенный для прозвонки электроцепи

Какие лампы лучше использовать в фарах ближнего света?

Если вы думаете, что установив один раз качественную лампу ближнего света, вы сможете забыть о необходимости замены, то вы ошибаетесь. Время от времени вам в любом случае предстоит менять элементы оптики. Но чтобы снимать и менять лампу можно было наиболее реже, следует правильно выбрать элемент.

На сегодняшний день существует несколько разновидностей лампочек:

• Накаливания — самый простой тип, представляет собой нить, заключенную в колбу. Когда элемент работает, осуществляется нагрев этой нити. При регулярной эксплуатации нить будет становиться тоньше и со временем перегорит.
• Галогенные — в этом случае нить окружена специальным галогенным газом, благодаря чему осуществляется поднятие температуры, что приводит к улучшению освещения. Ресурс эксплуатации галогенок намного больше, чем у описанных выше лампочек, он достигает около 1000 часов.
• Газоразрядные — в данном случае освещение создается в результате нагревания газа под высоким напряжением. В таких устройствах обычно применяется ксенон, характеризующийся большой световой эффективностью. Чтобы обеспечить питание и включение ксенона, необходимы дополнительные устройства, но в целом такая система значительно повышает стоимость оптики. Ресурс эксплуатации в данном случае может достигать 2 тысяч часов.
• Диодные лампочки в последнее время становятся все более популярными среди отечественных покупателей. Они могут проработать до 3 тысяч часов и более в зависимости от производителя и обычно имеют белый цвет освещения. Следует отметить, что светодиодные элементы обеспечивают лучшее освещение дороги, при этом потребляют на порядок меньше энергии.

Пять разновидностей лампочек Osram

Почему не работает дальний свет?

Если не горит ближний и дальний свет или только дальний, причины следующие:

• Замена лампы дальнего света может быть обусловлена перегоранием самого элемента, как и в вышеописанном случае, когда необходима замена лампы ближнего света.
• Выход из строя предохранителя либо реле. Вам необходимо найти блок реле и проверить работоспособность элемента.
• Проблема в работе подрулевого переключателя освещения.
• Если речь идет о старом авто, возможно, необходимо произвести диагностику массы. Сопротивление на массу должно быть не более 5 Ом.
• Как и в случае с ближним освещением, причина неисправности может крыться в окислении либо обрыве контактов. Если речь идет об обрыве, то выявить его позволит прозвонка электроцепи (автор видео — канал Я обожаю Интернет).

https://youtube.com/watch?v=GziTuNNrBNc%3Frel%3D0

Инструкция по замене

Если не горят фары при включении оптики, а проблема связанна именно с лампочками, то вам необходимо будет заменить лампу ближнего или дальнего освещения.

Если вы не знаете, как снять и как заменить лампы ближнего света или дальнего, ниже представлена инструкция, которая поможет разобраться в этом вопросе:

• Перед тем, как поменять лампочку ближнего света, следует полностью отключить напряжение в электроцепи машины, это позволит избежать возможных коротких замыканий. Чтобы сделать это, откройте моторный отсек и отключите клеммы от аккумулятора.
• Затем подойдите к самой фаре и демонтируйте защиту, которая закрывает оптические элементы. В зависимости от конструкции транспортного средства, защита может быть разной. Она может фиксироваться на болтах, также лампочки могут быть защищены пластмассовой крышкой, которую необходимо просто выкрутить. В общем, для демонтажа защитного элемента необходимо ориентироваться по ситуации. Если у вас возникли вопросы, попробуйте найти на них ответы в сервисной книжке.
• После снятия защиты отсоедините колодку питания и выкрутите патрон, который фиксирует саму лампу. Осторожно демонтируйте ее и поставьте на ее место новую. Перед тем, как произвести монтаж, саму колбу желательно обработать медицинским спиртом, в противном случае она может сразу же перегореть. При установке за саму колбу не следует браться руками, поскольку след от пальца будет способствовать ухудшению освещения. Если нужно взяться именно за колбу, воспользуйтесь сухой салфеткой. Дальнейшая сборка конструкции производится в обратной последовательности.

Извините, в настоящее время нет доступных опросов.

Видео «Как правильно поменять лампочки на автомобиле»

Подробная пошаговая процедура замены оптических элементов на примере автомобиля Рено Логан приведена на видео ниже (автор ролика — YoungGodOfSpring).

https://youtube.com/watch?v=jrRQWVVh_fo%3Frel%3D0

Участник

Одновременно перестали гореть фары ближнего и дальнего света справа. Левые горят нормально. Предохранители 2 и 12 целы. Лампочки обе целы. В чём может быть проблема? Не верится конечно, но перед пропаданием света ребята в мастерской снимали на машине стартер, меняли щетки. Может быть при снятии или установке стартера что-то повредилось?

Самоделкин

А что не пишешь что и габарит тоже пропал? массу на фаре где-то повредили или забыли прикрутить

а где вообще кабель на фары идёт? что-то смотрел, никак не могу разобраться.

Мастер советчик

Стартер, похоже не причем, случайное совпадение. Скорее всего неисправен переключатель (контакты чистить, проверять, или покупать новый, как по мануалу)

Оракул

А там что, отдельный выход на каждую фару? Или Вы для набора количества постов отвечаете?
По теме:
1) Качаем схемы на свою машину

.
2) Берем контрольную лампу, если тестера нет.
3) Убеждаемся, что земля фары действительно существует и «хорошая» (не сгнила, не окислены разъемы и т.п.)
4) Идем по цепи. Если от фар, то ищем место, где + появится. Если от переключателя — то где пропадет.
5) Ищем и устраняем неисправность на локализованном участке цепи.

Если возникают трудности, то сначала изучаем схему карманного фонарика и тренируемся на нем. Схема фар не намного сложнее.

Кстати, а по схеме земля у габаритов отдельная. Так что скорее всего земля фары виновата.

Сразу отвечаю на вопрос «где искать схемы?». На сайте vwts.ru.

Но в Вашем случае достаточно этого листа.

Ну, это совсем плохо. Саму фару найти удается, а провода от нее — нет? Тогда к электрику нужно ехать.

Постоянный участник

а может проверить все предохранители???

Любитель профессионально ремонтировать

Неправильно !!!
Берём ТОЛЬКО контрольную лампу не менее 25 Вт,даже если тестер есть.

+1 за данный вариант:

1.) Отсоединяем разъем от лампы Б/Д света.
2.) Берем контрольную лампу.
3.) Включаем ближний свет.
4.) Подсоединяем один конец контрольной лампы к (-) АКБ, другой тычем в контакты разъема лампы Б/Д света.
5.) Убеждаемся — что (+) в одном контакте есть.
6.) Включаем дальний свет.
7.) Выполняем пункты 4,5.
8.) Выключаем фары.
9.) Подсоединяем один конец контрольной лампы к (+) АКБ, другой тычем в контакты разъема лампы Б/Д света.
10.) Убеждаемся — что (-) в одном контакте есть.
11.) Пишем сюда результат.

Основные причины и устранение неисправности

Если на автомобиле горит дальний свет, но при этом не удается включить ближний, то любой водитель хотел бы знать, в чем может быть причина поломки. При этом не только подержанные машины подвержены данной неисправности, даже на авто с небольшим пробегом фары могут выходить из строя. В данной статье мы расскажем, почему не горит лампочка ближнего света и как решить эту проблему.

Вопросы, рассмотренные в материале:

• Почему не горит лампочка ближнего света
• Почему лампочка ближнего света часто перегорает
• Почему лампочка ближнего света горит тускло

Почему не горит лампочка ближнего света

Владельцы автомобилей марки LADA часто обращаются в сервисные центры с жалобой на то, что даже на практически новых машинах, недавно сошедших с конвейера, возникает вышеописанная поломка правой фары, тогда как левая горит и ближним, и дальним светом в нормальном режиме. Тем не менее, не стоит думать, что такая неприятность может коснуться только авто от отечественного производителя. Естественно, что и на иномарках вполне может произойти любая поломка.

Дело в том, что со временем детали любой эксплуатируемой машины изнашиваются, независимо от марки и страны производителя. Если случилось так, что на вашей машине не горит ближний свет на одной фаре, конечно, проще всего обратиться в автомастерскую, где электрик быстро устранит любую неисправность. Но в данной статье мы расскажем, что имея минимальные навыки работы с электрикой, а также свободное время, вполне можно произвести ремонт самостоятельно.

Почему же случается так, что дальний свет горит, а включить ближний не получается? Рассмотрим основные причины:

• перегорела лампа ближнего света;
• сломался предохранитель;
• испортилась проводка;
• нестандартные причины.

В каждом из этих случаев исправить ситуацию можно своими силами.

Если вы водите машину, вам просто необходимо знать, как самостоятельно устранить поломку фар, ведь может возникнуть ситуация, когда обратиться в мастерскую не будет возможности или свет погаснет посреди дороги в темное время суток. Поэтому рассмотрим все основные проблемы с фарами на авто и способы их решения.

Перегорела лампа ближнего света

Во-первых, в случае если не горит лампочка ближнего света при рабочем дальнем свете, нужно проверить, не перегорела ли она. При этом лампа может иметь две отдельные нити накаливания, одна из которых зажигает дальний свет, а другая — ближний. Поэтому ничего удивительно в том, что они могут включаться автономно друг от друга, нет.

Заменить галогенную лампу на фаре не составит труда, даже если вы не автоэлектрик. Рассмотрим простой алгоритм данной процедуры:

• капот машины необходимо открыть и зафиксировать;
• защитный кожух нужно снять с двух сторон фары;
• контактную группу отключить;
• пружинные фиксаторы снять;
• извлечь перегоревшую лампочку;
• поставить на ее место новую;
• вернуть все снятые элементы на место.

Важно знать несколько правил работы с лампами:

• необходимо обезжирить поверхность колбы перед установкой, иначе велик риск того, что лампа сразу же перегорит из-за загрязнений;
• голыми руками работать со стеклянной колбой не рекомендуется. Это может привести к тому, что на ней останутся жировые следы, которые не удастся удалить, и лампа будет испорчена. Оптимальный вариант — использовать хлопковые перчатки, а если их нет под рукой, можно обернуть колбу тканью или салфеткой.
