Что должен вырабатывать генератор для зарядки аккумуляторов? Какое напряжение должно быть в сети автомобиля, почему не заряжается

В любой машине, от пикапа и бортовой Газели, до восьмиосных самосвалов и автопоездов, есть генератор. Данное устройство получает механическую энергию от двигателя и преобразует ее в электрическую. После чего – отправляет ток потребителям. В частности – заряжает аккумулятор.

Если все исправно, то АКБ подзаряжается настолько, насколько требуется, без недозаряда либо перезаряда. Но, в случае каких-либо неполадок, батарея может выйти из строя. Для нее вредны нарушения «в обе стороны». Если она чрезмерном разряжена, будет наблюдаться постоянный разряд. Если перезаряжена, банки закипают. В таких ситуациях требуется диагностика.

Признаки неисправности генератора

Если с аккумуляторной батареей возникают проблемы, то надо проверить работу не только ее, но также и генератора. Не редки ситуации, при которых последний, с виду, работает нормально. Однако, АКБ заряжается недостаточно. Или, наоборот, из-за слишком большого заряда, закипает электролит. Надо определить, какое напряжение подается на банки. Т.е., проверить генератор.

Признаки того, что в работе генератора есть неисправности:

• На панели приборов светится иконка АКБ.
• Батарея кипит либо не заряжается.
• Тусклый свет фар и габаритных огней.
• В области генератора прослушиваются шумы, скрежет, свист.

Для проверки работы генератора надо осмотреть приводной ремень, в частности, проверить его натяжение. После чего – обратить внимание на провода, соединения, клеммы, шкивы, ролики и пр. Если претензий нет, тогда следует провернуть ротор и послушать, не появятся ли сторонние шумы. При их отсутствии, можно переходить к замерам параметров тока.

Сколько должен выдавать генератор

С помощью вольтметра либо мультиметра, меряют силу тока, его напряжение и сопротивление. При нормальной работе генератора, на АКБ с него должно приходить от 5В до 14,5В. Если зарядный ток находится за пределами указанного диапазона, значит, надо искать неполадки.

Т.к. батарея и генератор связаны между собой напрямую, то замер напряжения можно сделать двумя способами — на генераторе или прямо на АКБ. Во втором случае, достаточно подключить в любой последовательности мультиметр к банкам. Если используется нагрузочная вилка, то надо соблюдать полярность ее присоединения к клеммам.

Нормальной сетевой разницей потенциалов считается значение 12 вольт и выше. Если отключить потребители энергии и завести мотор в режиме холостого хода, то прибор обязан показать напряжение на АКБ 13,5-14В. Более низкие значения (например, 13,3-13,8В) свидетельствуют об отклонениях.

Также не лишним будет замерить силу тока. Количество ампер, которые АКБ получает от генератора, для разных автомобилей различно и зависит от потребителей электроэнергии. Для измерений, надо завести мотор и дать нагрузку на источник тока. При запущенном двигателе и выключенных потребителях, зарядный ток будет 6-10А. Потом пойдет заряд батареи, сила тока начнет снижаться. После включения фар, габаритных огней и обогрева, зарядный ток должен повыситься. Если нет – в системе неисправность.

Более точные данные о силе тока при различных нагрузках на разных оборотах двигателя можно найти в специальных таблицах.

Также полезно замерить сопротивление элементов генератора: статора, ротора и диодного моста. Резистентность ротора меряется на обмотке. Для этого надо соединить щупы мультиметра с контактными кольцами. При значениях 2,3-5,1 Ом можно считать, что все в порядке. Ток в обмотке должен быть в пределах 3,0-4,5А. Рабочее сопротивление – 0,2Ом.

Контролируя диодный мост, надо не столько замерять показатели, сколько убедиться в том, что сопротивление есть вообще. Лишь бы прибор не выдавал нулевые значения. Меряют попарно – «плюс» и все пластины на его стороне, а затем так же «минус».

Почему генератор не дает зарядку

Как было сказано выше, если генератор работает нормально, то уровень заряда батареи восполняется в той мере, насколько это необходимо. Под нагрузкой заряд уменьшается. Но в схеме есть много составляющих, из-за которых процесс может нарушиться. Проблемы возникают, как в механической части (подшипники, генераторный привод и пр.), так и в электрической (износ щеток, выгорание диодов, пробои, замыкание обмоток или их обрыв и т.п.). Отдельно проверить надо и реле-регулятор.

В подавляющем большинстве случаев, неисправности генератора устранимы. Чтобы восстановить процесс зарядки батареи, иногда надо лишь заменить приводной ремень. Возможно, для ремонта достаточно привести в порядок клеммы, контакты или другие детали. Хотя, встречаются и такие неисправности, когда приходится менять генератор в сборе.

Не редкость и ситуация, когда, при исправном генераторе и нормально работающем аккумуляторе, напряжение все равно недопустимо низкое. И в процессе диагностики никакие проблемы не обнаруживаются. Тогда необходимо тщательно исследовать состояние клемм. Надо, чтобы они были плотно посаженными, обязательно – без окисления. Электрической проводки это тоже касается. Рекомендуется следить за тем, чтобы контакты были чистыми и надежно закрепленными, а сами провода – целыми. Чтобы на контактах не появлялось окисление, надо их время от времени чистить. В противном случае, прохождение тока ухудшится.

Встречаются и ошибки при обслуживании. Например, из-за неправильного подключения контактной группы может разрядиться батарея, а генератор начнет работать с перебоями.

Заключение

Если в работе аккумулятора появились проблемы, то часто это бывает не из-за самой АКБ, а из-за генератора. Проверять последний надо комплексно: обмотка, контактные кольца, щетки, клеммы, проводка, реле и т.п.

Бывает, что на машину устанавливают несколько мощных нештатных потребителей энергии. В этом случае, из-за чрезмерной нагрузки, генератор может быстро выйти из строя. Во избежание проблем, следует помнить, что зарядный ток должен составлять минимум 10% емкости АКБ. Общее сетевое потребление считается по показателям приборов. Если ставиться более мощная батарея, то и генератор для нее нужен посильнее.

И, наконец, через каждые 15-20 тыс. км. рекомендуется проводить обслуживание генератора: проверять, хорошо ли натянут ремень, как работает регулятор напряжения, диодный мост и прочие элементы. А также – чистить клеммы. В этом случае, система будет работать долго и надежно.

СЛАБАЯ ЗАРЯДКА? РЕШЕНИЕ ЗА 5 МИНУТ И ГЕНЕРАТОР БУДЕТ КАК НОВЫЙ!!!

В автомобиле за зарядку аккумулятора отвечает автомобильный генератор. Фактически, это устройство, которое приводится от двигателя и преобразует механическую энергию в электрическую. В свою очередь, АКБ автомобиля, расходуя часть заряда на запуск двигателя и на поддержание питания в бортовой сети, когда двигатель заглушен, нуждается в активной подзарядке.

Если система исправна, аккумулятор подзаряжается от генератора, при этом не происходит как недозаряда аккумуляторной батареи, так и перезаряда. Однако в процессе эксплуатации автомобиля по ряду причин могут возникать неполадки. Результат- аккумулятор  выходит из строя. При этом  «здоровье» батареи ухудшается во всех случаях (если батарея сильно разряжена, имеет место постоянный разряд,  если перезаряжена, аккумулятор кипит).

Так или иначе, в подобной ситуации необходима диагностика. Далее мы рассмотрим, сколько выдает генератор автомобиля в норме, почему генератор не дает зарядку на АКБ, по каким причинам возникает перезаряд, какое напряжение должно быть на аккумуляторе и т.д.

На что обратить внимание

Прежде всего, если возникли проблемы с АКБ, поверять нужно как аккумулятор, так и генератор. Более того, часто бывает так, что генератор на первый взгляд нормально работает, однако аккумулятор недостаточно заряжается или заряд батареи высокий, что приводит к закипанию электролита. В этом случае важно определить, какая зарядка генератора идет на АКБ. Другими словами, необходимо знать, как проверить генератор.

Что касается основных симптомов, признаки неисправности генератора следующие:

• на панели горит значок аккумулятора;
• аккумулятор не заряжается или кипит;
• фары и габариты светят тускло;
• появились шумы, свист или скрежет в области генератора.

Проверка начинается с осмотра ремня привода генератора и его натяжения, а также анализа работоспособности других элементов (проводка, клеммы, соединения, ролики и шкивы ремня генератора и т.д.). Если замечаний нет, тогда следует оценить, как работает сам генератор, нет ли посторонних шумов при вращении ротора.

В том случае, когда отклонений от нормы не выявлено, можно переходить к замерам напряжения и силы тока. Замерить необходимо напряжение, силу тока, сопротивление. Чтобы выполнить замеры, следует иметь под рукой мультиметр или вольтметр (можно использовать и нагрузочную вилку).

Для замера нужно учитывать, как проверить напряжение генератора на аккумуляторе. Для этого есть два способа – можно выполнить замер на генераторе, а также через АКБ. Дело в том, что генератор напрямую связан с батареей и разницу потенциалов вполне можно измерить прямо на батарее.

Проще всего использовать мультиметр, который подключается к АКБ в любой последовательности. Если же использовать вилку нагрузочную, она должна быть соединена с клеммами АКБ, при этом строго соблюдается полярность.

Так вот, нормой по напряжению в сети должен быть показатель не ниже 12 вольт. Если завести двигатель, в режиме ХХ  и отключенных энергопотребителях  напряжение на аккумуляторе должно быть 13.5-14В. Если заметно снижение показателей (например, до 13.3-13.8 вольта), это явное отклонение от нормы, указывающее на неполадки.

Чтобы замерить данный показатель, необходимо создать нагрузку в бортовой сети автомобиля (включить «тяжелые» энергопотребители) после запуска ДВС. После того, как мотор запущен и потребители выключены, ток заряда 6—10 ампер, далее показатель снижается, так как идет заряд АКБ. Если же включить габариты, фары, обогрев стекол, сидений, зеркал, тогда происходит повышение зарядного тока. Если этого не происходит, опять же, очевидна неисправность.

Обратите внимание, для точного определения того, какой должна быть сила тока при той или иной нагрузке, можно воспользоваться таблицей (таблица часто встречается на профильных форумах, в специализированной литературе и т.д.). В ней содержатся данные, которые должен выдавать генератор при разной нагрузке. Характеристики генератора привязаны к количеству оборотов двигателя, то есть устройство на разных оборотах должно вырабатывать разный ток.

Еще добавим, что также не лишним будет проверить сопротивление составных компонентов генератора  (ротор, статор и диодный мост). Что касается ротора, замер сопротивления осуществляется на обмотке. Если просто, щупы мультиметра соединяют с контактными кольцами (показания от 2.3 до 5.1 Ом укажут на то, что элемент исправен). Если обмотка потребляет ток в рамках от 3 до 4.5 ампер, тогда это норма. Рабочее сопротивление  должно быть 0.2 Ома.

Для проверки диодного моста необходимо определить, присутствует или отсутствует сопротивление, при этом сами показатели не важны. Главное, чтобы не было «нулевых» показателей. Мерить нужно попарно (плюс и все пластины на этой стороне/минус и все пластины на его стороне).

Не дает зарядку генератор

Еще раз отметим, нормально работающий генератор осуществляет полное восполнение уровня заряда АКБ, при этом заряд под нагрузкой уменьшается.  При этом в общей схеме есть много элементов, которые могут стать причиной нарушения заряда АКБ. Зачастую, проблемы возникают как по механической части (привод генератора, подшипники и т.д.), так и по части электрики (обрыв или замыкание обмоток, выгорание диодного моста, износ щеток, пробои). Отдельно следует проверять и реле-регулятор генератора.

Так или иначе, важно найти проблемный элемент. Отметим, что обычно подавляющее большинство поломок генератора или проблем с зарядкой АКБ можно устранить (выполнив замену ремня привода, роликов, осуществив ремонт генератора, проведя ревизию контактов, клемм и других элементов). Однако есть поломки, которые становятся основанием для замены всего генератора в сборе.

Также часто встречается ситуация, когда генератор исправен, АКБ в норме, однако все равно имеет место низкое напряжение. Более того, диагностика при помощи рассмотренных выше методов может не выявить неполадок. В таком случае отдельное внимание следует уделить клеммам аккумулятора.

Клеммы должны сидеть плотно, не допускается их окисление. То же самое касается и электропроводки. Все провода должны быть целыми, а контакты надежно закрепленными и чистыми. Кстати, важно периодически зачищать контакты от окисления, так как ток будет хуже проходить через окисленные выходы.

Еще не следует исключать ошибки, которые могут быть допущены в рамках обслуживания генератора. Неправильные подключения контактов  могут  стать причиной сбоев в работе генератора, разряда АКБ и других неисправностей.

Что в итоге

С учетом приведенной выше информации становится понятно, что  если начались проблемы с АКБ, часто причиной неполадок является именно генератор, а не аккумуляторная батарея. При этом проверять генератор нужно комплексно (щетки генератора, контактные кольца, обмотка, реле генератора, проводка, клеммы и т.д.)

Обратите внимание, слишком высокая нагрузка на генератор (например, при установке мощных нештатных потребителей электроэнергии) во многих случаях является причиной быстрого выхода генератора из строя. Чтобы избежать проблем (особенно при выборе нового генератора), нужно отдельно учитывать некоторые особенности.

Если просто, ток заряда должен составлять не менее 10% от емкости аккумулятора (производители указывает на корпусе генератора, какой ток генератор выдает на АКБ). Также отдельно принимается в расчет и общее потребление в сети (высчитывается по максимальным показателям электроприборов и систем автомобиля). Также установка более мощного аккумулятора может потребовать и более мощного генератора.

В качестве итога добавим, что каждые 15-20 тыс. км. пробега  необходимо проверять натяжение ремня генератора, так как его ослабление снижает производительность генерирующего устройства. Еще необходимо периодически осуществлять проверку диодного моста, регулятора напряжения, а также ряда других элементов. Параллельно выполняется чистка клемм, осуществляется обслуживание АКБ. Такой подход позволит поддерживать полную работоспособность системы и исключить возможные непредвиденные поломки.

Разряженный аккумулятор автомобиля – неприятный сюрприз. Особенно, когда батарея новая и АКБ только что заряжалась. Конечно, можно запустить двигатель «с толкача» или «прикурив» от другого авто. Однако устранять необходимо причину проблемы. В этом поможет информация о том, как проверить напряжение аккумулятора при работающем двигателе.

Немного теорииДля чего нужна проверка аккумулятораЗачем проверять заряд при заведенном двигателе

Немного теории

Для начала следует понять, какие функции выполняет АКБ:

• Запускает двигатель. А именно, дает энергию (искру) на зажигание и вращает электромотор стартера. Ну, и, конечно же, в современных моделях автомобилей обеспечивает питание всей электроники. При полностью разряженном аккумуляторе или при его отсутствии запуск двигателя вообще невозможен;
• При неработающем моторе питает всю электронику (габариты, электрооборудование и так далее);
• Выполняет вспомогательные функции для генератора, когда нагрузка на него слишком большая.

Как видно, роль этой детали в устройстве любой машины очень значительная. По этой причине аккумулятор нужно не только своевременно заражать (особенно это касается тех, кто ездит на короткие расстояния), но также регулярно проверять его работоспособность. В этом случае он сможет прослужить намного дольше, а водителю удастся избежать многих проблем в дороге.

Для чего нужна проверка аккумулятора

Проверка АКБ должна стать частью регулярной процедуры во время профилактического осмотра своей машины для каждого водителя. Она включает в себя несколько пунктов:

• Внешний осмотр. Здесь нужно обратить внимание на целостность корпуса (особенно после экстремальных поездок по неровным дорогам), на потеки электролита на корпусе, а также на состояние клемм. Их необходимо время от времени зачищать наждачкой, снимая оксидную пленку. Дело в том, что все эти загрязнения могут стать одной из причин появления токов саморазряда батареи.
• Проверка уровня и плотности электролита. Для выполнения первого действия придется открутить крышки во всех банках (понадобится большая плоская отвертка). Далее определить уровень можно «на глазок» (жидкость должна покрывать пластины), а можно использовать специальный прибор – уровнемерная трубка. Для второго действия потребуется ареометр. Он имеет доступную цену и желательно иметь его в гараже.
• Замер напряжения на клеммах при неработающем и при работающем двигателе. Для этой операции понадобится мультиметр (предпочтительнее) или вольтметр. Кстати, на проверке напряжения на аккумуляторе автомобиля при работающем двигателе следует остановиться подробнее.

Зачем проверять заряд при заведенном двигателе

Работа любого прибора или узла в машине должна быть стабильной. Это же касается и АКБ. А если конкретнее, то напряжения, которое выдает батарея. В норме, когда двигатель работает, напряжение равно 13.5 – 14.0 вольт. Если оно будет больше, это свидетельствует о том, что генератор работает в усиленном режиме и идет подзарядка аккумулятора.

Само по себе это не является проблемой, ведь батарея могла разрядиться, например, во время длительной стоянки. Особенно это актуально в тех случаях, когда температура наружного воздуха низкая. При нормальной работе всех электроприборов избыточное напряжение довольно быстро само собой спадет до обычного.

Гораздо хуже будет в том случае, если напряжение будет низким. Это означает постоянный недозаряд автомобильного аккумулятора. Во-первых, это может свидетельствовать о неполадках с генератором. А во-вторых, существенно сокращается ресурс самой АКБ.

Для того чтобы выявить проблемы в генераторе и сэкономить деньги на покупке новой батареи, требуется проверять, какое напряжение аккумулятора автомобиля при работающем двигателе.

Как проверить напряжение

Как уже упоминалось выше, подобную операцию лучше всего проводить при помощи мультиметра. Для этого, прежде всего, при заведенном моторе нужно выключить все электроприборы: фары, свет в салоне, магнитолу и так далее. Так результаты будут точнее. Далее, следуя инструкции к прибору, произвести замер.

После этого, не заглушая мотор, необходимо дать нагрузку. То есть, включить электроприборы. Если показания находятся в пределах нормы, тогда все в порядке. Если же напряжение на клеммах аккумулятора при работающем двигателе опускается ниже 13 вольт, это говорит о том, что АКБ недозаряжается, что в свою очередь означает проблемы с генератором.

Конечно, в современных автомобилях имеются бортовые компьютеры, которые тоже показывают напряжение в цифрах. Однако разница заключается в том, что они подключаются к аккумулятору не напрямую. Становится понятно, что неизбежно будут утечки на пути от АКБ до встроенного вольтметра. То есть, цифры будут несколько неточными.

Из этого можно сделать вывод, что оптимально промерять напряжение напрямую, то есть прямо на клеммах. Также следует добавить, что частой причиной сбоев во время зарядки АКБ от генератора является реле-регулятор. Если батарея заведомо исправна, тогда данное устройство следует проверять в первую очередь при обнаружении каких-либо сбоев и отклонений в работе АКБ.

Источником питания бортовой сети автомобиля служит генератор. При полной исправности он выдает напряжение с требуемыми параметрами во всем диапазоне допустимых нагрузок и обеспечивает правильную работу электрооборудования. Один из критериев работоспособности автомобильного генератора – соответствие выдаваемого уровня установленным пределам.

Сколько вольт должен выдавать исправный генератор

Норма выходного напряжения определяется задачами, которые выполняет источник энергии в автомобиле:

• Питание светосигнального оборудования и прочих потребителей машины.
• Возобновление энергии аккумулятора, потраченной на запуск двигателя и на питание нагрузки при заглушенном моторе.

Для первой задачи вполне достаточно 12 вольт – подавляющему числу приборов, включая осветительные, этого хватит для нормальной работы. Второй порог снизу определяется напряжением полностью заряженного аккумулятора – оно составляет 12,6 вольт. И должен быть запас для обеспечения нормального зарядного тока в несколько ампер (чем выше напряжение, тем больше ток, а в общем он зависит от степени разряженности АКБ). Если ток будет слишком маленький, то батарея не будет восстанавливать запас энергии даже при длительных поездках.

Сверху нормальное напряжение автомобильного генератора лимитировано двумя пределами:

• ограничение максимального зарядного тока — чтобы для полностью разряженного аккумулятора (до 10,5 вольт) не превысить наибольший ток и избежать разрушения пластин, а также чтобы не перегрузить генератор;
• отсутствие излишка напряжения для полностью заряженной батареи, чтобы избежать «кипения» электролита.

Также при повышенном напряжении резко сократится срок службы ламп фар, поворотников и других элементов светосигнального оборудования. На основании всех указанных доводов, напряжение генератора в различных режимах должно лежать в пределах 13,5..14,2 вольт.

Измерение напряжения бортовой сети на клеммах АКБ.

Как проверить работу генератора

Первое, что надо сделать для диагностики генератора – проверить напряжение в бортсети при нагрузке, близкой к номинальной. Для этого надо запустить двигатель и включить как можно большее число потребителей (светосигнальное оборудование, аудиосистему и т.д.).

Шильдик с характеристиками генератора.

Можно приблизительно посчитать мощность всех включенных потребителей, чем ближе она к максимуму для генератора, тем лучше. Если предельная мощность источника питания явно не указана, она вычисляется, как произведение тока в амперах на напряжение в вольтах (на шильдике). Если есть возможность замерить общий ток, отдаваемый в бортсеть, надо это сделать. После этого надо замерить напряжение на клеммах генератора.

Напряжение не должно быть выше 14,2 вольта и не ниже 13,5 вольт. Обычно значение ближе к верхнему пределу бывает на холостом ходу (при отключенных потребителях и полностью заряженном генераторе), а нижний порог наблюдается при полной нагрузке.

Что делать если в машине сел аккумулятор

При подозрениях на неисправность генератора также можно вызвонить обмотки ротора и статора. Надо иметь в виду, что нормальные значения (несколько ом для ротора и несколько десятых ом для статора) измерить тестером с достоверной точностью не получится. Неточность прибора плюс сопротивление измерительных проводов дадут ошибку, сравнимую с искомыми значениями. Поэтому так обнаружить можно только явный обрыв или замыкание на корпус.

Распространенные причины поломки

Внутренняя схема генератора и его типовое подключение.

Одна из самых распространенных причин поломки (но и самая простая в устранении) – неисправность регулятора напряжения. Вышедший из строя регулирующий элемент может быть в обрыве, и тогда возбуждение всегда отключено. Генератор перестает выдавать напряжение, бортсеть автомобиля запитывается от аккумулятора. Внешне эта проблема может проявляться так:

• при включенном зажигании горит индикатор отсутствия возбуждения;
• тусклое свечение фар и другого светосигнального оборудования – и чем дольше поездка, тем меньше интенсивность света (аккумулятор постепенно разряжается).

Почему генератор не заряжает аккумулятор

Если неисправность реле напряжения состоит в замыкании регулирующего элемента, то ток возбуждения всегда будет максимальным, напряжение в бортсети будет повышенным. Первоначально определить это можно по следующим внешним признакам:

• частое перегорание ламп;
• периодическое «закипание» аккумулятора, появление белого налета на клеммах и около пробок.

Другая частая неисправность – выход из строя одного или нескольких диодов выпрямителя. Если вентили в обрыве, напряжение на клеммах источника питания снижается, заряд АКБ не производится, потребители запитываются пониженным уровнем. Определить это проще всего также по неяркому свечению фар, а также по постороннему шуму со стороны генератора, характер которого, обычно, изменяется при изменении оборотов двигателя. Бывает так, что диод выходит из строя, замкнувшись накоротко («спекается»). В этом случае переменная составляющая напряжения попадает в бортовую сеть. Заметно это чаще всего по мерцанию фар, а последствием может стать неправильная работа или даже выход из строя бортового электронного оборудования.

Расположение платы диодного моста.

Еще одной потенциальной проблемой может стать неисправность щеточного узла, через который подается ток возбуждения в обмотку ротора. Графитовые щетки через определенный срок стираются и перестают обеспечивать надежный контакт. Это проявляется в отсутствии выходного напряжения (сначала прерывистом, потом постоянном) по причине отсутствия возбуждения. Щетки надо заменить. В большинстве автомобилей щеточный узел совмещен с регулятором напряжения, и менять надо весь узел.

Изношенные (слева) и новые (справа) щетки.

Другой вариант проблемы – истирание токосъемных колец коллектора. В этом случае ремонт гораздо более сложный, чаще всего неисправность устраняется заменой ротора или всего генератора.

Изношенные токосъемные кольца ротора.

Из более сложных (но зато реже встречающихся) неисправностей надо отметить:

• Обрыв обмотки ротора или статора.
• Межвитковое замыкание в обмотке ротора или статора.
• Замыкание на корпус одной из обмоток.

Диагностика и локализация этих проблем выполняется с помощью мультиметра, за исключением межвиткового замыкания (его прозвонкой обнаружить невозможно). При малом количестве замкнувшихся витков проблему выявляют по локальному нагреву корпуса. Все эти неисправности требуют серьезного ремонта источника питания или его замены.

Из механических неисправностей чаще всего встречается заклинивание подшипников. Один из признаков такой проблемы – характерный свист ремня генератора, который проскальзывает по застрявшему шкиву. Вал ротора при этом не вращается или вращается прерывисто. Электроэнергия не вырабатывается, бортсеть запитывается от аккумулятора со всеми вытекающими последствиями. Почти то же самое происходит при недостаточном натяжении ремня генератора – свист и пониженный уровень на выходе источника питания.

Исправность генератора надо постоянно контролировать. Этому поможет знание признаков проблем электросети автомобиля. Пренебрегать явными симптомами неисправности, откладывая диагностику на потом, не стоит – проблемы сами собой не исчезнут.

Проверка генератора

Основной признак неисправности источника энергии — перебои в U (напряжении). В таком случае проверьте функционал системы и разберитесь, сколько передает генератор автомобиля для зарядки аккумулятора.

При тестировании соблюдайте советы опытных автовладельцев:

проверьте, корректно ли подсоединены крепления;

проверьте качество натяжения ремня;

вентили должны показывать ток 12 Вольт (В) и ниже;

меняя проводку, соблюдайте диаметр сечения (изначальный и новый в идеале совпадают).

Если обсуждаемый элемент получил существенные механические повреждения, рекомендуем доверить его анализ опытным сотрудникам автомастерской.

Сколько должна выдавать зарядка генератора? Алгоритм работы с мультиметром выглядит так: меряете U на клеммах АКБ при неработающем двигателе (норма 12,5-12,7 В). Запустите только мотор и повторите измерение без нагрузки “на холостых”. Сколько вольт приходит на возбуждение генератора? “Здоровые” показатели — от 13,8 В до 14,5 В (при силе тока от 80 до 140 Ампер).

Следующим шагом даете максимальную нагрузку, подключая дополнительное оборудование (фары, магнитолу, обогрев стекол и прочее). При исправном агрегате значения под нагрузкой будут от 13,7 В до 14 В. Значение ниже 13 В считают критическим.

Если у вас нет мультиметра, есть еще способ диагностики на холостых оборотах: включаете мотор, немного его нагружаете (например, включенными фарами), снимаете клемму “-” с АКБ (нужен 10 ключ). Авто, как и фары, стабильно работает — ВСЕ в порядке. Если машина глохнет или фары потускли, требуется дополнительно разобраться в вопросе.

Сколько генератор выдает на аккумулятор? Если АКБ заряжается с избытком, вы заметите характерные признаки: сверху батареи видны белые подтеки (выкипел электролит, возможная причина — неисправность реле регулятора). Проверка выполняется при помощи мультиметра. Смотрите заряд при работающем ДВС:

14,5 В — 14,8 В — норма, реле в порядке;

15 В — 15,2 В — перезаряд, требуется срочно заменить реле.

Пренебрегать этой поломкой не стоит, ведь система может выйти из строя в самый неудачный момент.

Для профилактики электрогенератора проверяйте:

отсоединен ли провод перед сваркой;

индикатор на приборной панели (когда загорается, реагировать следует оперативно);

Выпрямитель (при подозрении проблемы с ним отключите АКБ);

работоспособность источника электричества (замыканием “массы” на вывод);

защиту электричества от любых жидкостей.

АКБ и генератор работают параллельно, выдерживая высокие нагрузки разных типов: кратковременные, длительные и постоянные

Если важно узнать мощность всех потребителей, прибавьте к необходимому для подзарядки аккумуляторной батареи значению сумму пиковых показателей мощности всех систем. Для удобства расчетов ниже приведена таблица с примерными нагрузками всех типов

Найти подходящую автомастерскую для проведения профилактических или ремонтных работ удобно на сайте-агрегаторе Uremont.com. Легкий поиск подходящего сервиса (в России, Беларуси и Казахстане), отзывы посетителей портала и чат с представителями партнерских СТО помогают сделать оптимальный выбор.

В этом случае важно определить, какая зарядка генератора идет на АКБ. Другими словами, необходимо знать, как проверить генератор. Что касается основных симптомов, признаки неисправности генератора следующие:

Итак, в норме на аккумулятор с генератора должно приходить 5—14.5В. Это и есть тот показатель, который обязан выдавать генератор на АКБ. Если заряд генератора отличается, тогда это указывает на проблемы с узлом.

Так вот, нормой по напряжению в сети должен быть показатель не ниже 12 вольт. Если завести двигатель, в режиме ХХ и отключенных энергопотребителях напряжение на аккумуляторе должно быть 13.5-14В. Если заметно снижение показателей (например, до 13.3-13.8 вольта), это явное отклонение от нормы, указывающее на неполадки.

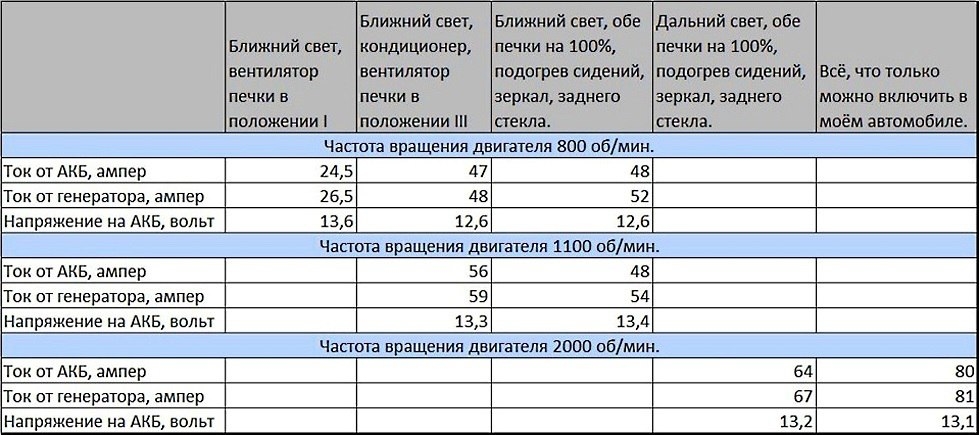

Еще полезной может быть информация, сколько ампер выдает генератор на аккумулятор. Фактически, это сила тока, причем на разных авто она отличается в зависимости от электропотребителей. При этом ток заряда должен быть таким, чтобы обеспечивать работу сети и заряжать АКБ.

Еще добавим, что также не лишним будет проверить сопротивление составных компонентов генератора (ротор, статор и диодный мост). Что касается ротора, замер сопротивления осуществляется на обмотке. Если просто, щупы мультиметра соединяют с контактными кольцами (показания от 2.3 до 5.1 Ом укажут на то, что элемент исправен). Если обмотка потребляет ток в рамках от 3 до 4.5 ампер, тогда это норма. Рабочее сопротивление должно быть 0.2 Ома.

Падение напряжения на ВАЗ 2110.

Падение напряжения в сети при нагрузке на ВАЗ 2110. Одна из причин.

• проводятся замеры при помощи специальных приборов, которые называются вольтметром и амперметром;
• проводить проверку вентилей устройства разрешается в том случае, если напряжение не превышает 12 В;
• если для теста напряжения потребуется замена проводки, нужно подобрать идентичные провода как по сечению, так и по длине.

Перед началом проверки предстоит убедиться в исправности всех соединений и верном натяжении ремня устройства.

Читайте так же

Чтобы убедиться в правильном натяжении ремня, нужно осуществить нажатие на его средину, прилагая при этом усилие в 10-12 кгс. При правильном натяжении ремень должен прогнуться на 12-15 мм, не более.

Что делать, если напряжение слишком низкое или высокое

Если напряжение автомобильного аккумулятора слишком низкое, то это может происходить по нескольким причинам:

• Источник питания выработал свое ресурс, назрела необходимость его замены.
• На батарею не поступает ток требуемой для зарядки величины. Чаще всего причина этого — неисправный реле-регулятор или генератор.
• Неисправности в изоляции бортовой электрической сети или отдельных ее элементов. В результате происходит утечка тока.

Если ни одна из перечисленных неисправностей не обнаружена, то рекомендуется выполнить следующие действия:

• Выполнить зарядку батареи. При этом надо помнить, что пока емкость АКБ не ниже 60%, процесс сульфатации происходит в замедленном режиме. Соответственно, не рекомендуется опускаться ниже этой отметки. А если это все-таки произошло, то для восстановления емкости источник питания рекомендуется заряжать током, равным 10% от емкости на протяжении шести или семи часов.
• Осуществить десульфатацию. Когда случай не сильно запущенный, то достаточно подключения к клеммам батареи десульфатирующего устройства. После нескольких дней его работы емкость, как правило, восстанавливается.

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники. Задать вопрос Но это, так сказать, одна сторона медали, а есть и вторая — чрезмерное напряжение на выходе аккумулятора. Как утверждает статистика, чаще всего причиной этого является неправильная работа генератора. Хотя иногда автовладельцы делают это специально с целью повышения плотности, но надо понимать, что следствием этого действия становится выкипание электролита и сокращение ресурса АКБ.

Кроме перечисленных, имеется еще несколько причин, способных спровоцировать перезаряд источника питания:

• Некорректная работа реле, предназначенного для отключения генератора после зарядки батареи до номинального уровня. Вследствие этого процесс зарядки не прекращается после достижения оптимального уровня емкости.
• Оборудование, осуществляемое зарядку аккумулятора, подобрано неправильно.

После устранения перечисленных неисправностей необходимо выполнить контрольные замеры, чтобы убедиться, что все функционирует в штатном режиме.

Как проверить аккумулятор авто на работоспособность?

Для этого необходим мультиметр — прибор для измерения напряжения.

Если у вас его нет, то можно попросить у знакомых или купить в магазине. Прибор сам по себе не дорогой, и если вы не раз будете проводить ремонтные работы с электрооборудованием, то он пригодиться не один раз.

Рекомендую покупать цифровой мультиметр, т.к. он удобнее в работе.

Проверка аккумулятора при работающем двигателе

В повышенном напряжении на аккумулятор нет ничего плохого. Если с электрооборудованием машины все нормально, то через 5-10 минут электроника сама скинет напряжение до обычного: 13,5-14,0 В. Если этого не происходит, и напряжение постепенно не сбрасывается до оптимальной величины, то это может обернуться перезарядом аккумулятора. Он всегда будет работать при максимальной отдаче и возможно выкипание электролита.

Если при работающем двигателе напряжение меньше 13,0-13,4 В

— это говорит, что аккумулятор полностью не заряжается. Не стоит сразу же бежать в авто сервис, для начала измерение должно происходить при всех выключенных потребителях, а значит выключите музыку, фары, отопление, кондиционер и все приборы энергопотребления.

Какое сейчас напряжение на аккумуляторе при замере мультиметром? При нормальной работе электроники машины оно должно быть в пределах от 13,5 до 14. Если ниже, то это говорит, что не работает генератор автомобиля. Особенно, когда напряжение при работающем двигателе и выключенных потребителях меньше 13,0 В.

Как еще проверить работу аккумулятора и генератора соответственно?

Есть один способ. Например, при работающем двигателе и выключенных источниках потребления, напряжение на аккумуляторе равняется 13,6. Теперь включаем ближний свет. Напряжение АКБ должно чуть-чуть упасть — на 0,1-0,2 В. Далее включаем сначала музыку в машине, потом кондиционер и затем другие потребители. Делаем все постепенно и при каждом включении потребителей напряжение на батарее должно слегка падать.

Если напряжение, после включения источников энергопотребления автомобиля падает значительно, это говорит о том, что возможно генератор работает не в полную мощность, возможно износились щетки генератора.

Проверка аккумулятора при неработающем двигателе

Проверяем напряжение аккумулятора при неработающем двигателе с помощью мультиметра. Если напряжение на его выводах менее 11,8-12,0 — то аккумулятор разряжен, автомобиль может не завестись, и придется его прикуривать от другого автомобиля.

Есть старая и очень простая методика у автолюбителей, чтобы по напряжению узнать уровень заряда аккумулятора.

Так, напряжение 12,9 – говорит, что АКБ заряжен на 90%, напряжение 12,5 — на 50%, а 12,1 — на 10 процентов. Вот такая приблизительная методика измерения уровня заряда аккумулятора, но очень действенная, что подтверждено на собственном опыте.

Есть один нюанс, когда вы измеряете напряжение на аккумуляторе при неработающем двигателе. Если измерение проходит сразу после того, как заглушили двигатель, то возможно одно показание, а если на следующее утро — уже будет другим напряжение. Лучше всего, это измерить напряжение на батарее перед поездкой.

Уровень заряда аккумулятора говорит о его способности держать напряжение на протяжении некоторых дней.

Если аккумулятор полностью заряжен, то даже если вы не ездили более недели, напряжение не сильно упадет. В противном случае, если батарея автомобиля разряжена — напряжение будет падать быстро, и заряд аккумулятора продержится не долго.

Проверка аккумулятора с помощью нагрузочной вилки

Данная методика проверки аккумулятора с помощью нагрузочной вилки — очень действенный способ проверки работоспособности батареи автомобиля. Именно по его результатам можно заявлять, заряжен аккумулятор или нет.

Как проверить заряд аккумулятора?

Для этого подсоединяете нагрузочную вилку, соблюдая полярность. Время присоединения не должно превышать 5 секунд. В начале замера напряжение 12-13,0 В. В конце пятой секунды напряжение должно быть больше 10 Вольт. Такой аккумулятор считается заряженным и способным работать под нагрузкой.

Если при проверке нагрузочной вилкой напряжение падает ниже 9 вольт, аккумулятор считается слабым и ненадежным. В данном случае придется задуматься о покупке нового (как подобрать аккумулятор для авто).

Напряжение с емкостью – два основных параметра автомобильного АКБ. Эти значения определяют качество функционирования элемента, поэтому водитель должен контролировать значения. Из обзора вы узнаете, какое напряжение должно быть на аккумуляторе в обычном рабочем состоянии и при повышенных нагрузках.

Напряжение АКБ автомобиля

Речь идёт о важнейшем параметре аккумулятора. От него зависит старт силового агрегата, работа топливного насоса при пуске, функционирование габаритных, ходовых огней и многих иных узлов легковой машины

Поэтому важно регулярно контролировать нормальное напряжение аккумулятора автомобиля

Напряжение заряженной АКБ

Зарядка (а точнее подзарядка) осуществляется генератором. Но здесь есть момент: обеспечить 100%-ю работоспособность аккумулятора таким способом можно, лишь проехав не менее 100 км. Поэтому рекомендуется хотя бы изредка проверять напряжение аккумулятора автомобиля, плотность и при необходимости подзаряжать от сетевого устройства.

Сколько вольт должно быть на заряженном аккумуляторе

В конструкцию изделия входит шесть электрически соединённых между собой банок. Какое напряжение должно быть на заряженном аккумуляторе автомобиля? О полной исправности АКБ и её готовности к работе говорит значение U = 12,6–12,9 В. Изделие с такими данными подключать к зарядному устройству не рекомендуется, так как возможно выкипание электролита, что приведёт к нарушению функционирования АКБ. Приобретая батарею в автомагазине, не забывайте, что напряжение полностью заряженного аккумулятора автомобиля соответствует 12,6 В. Отказываться от приобретения в ситуации, когда U = 12,5 В, не стоит: это штатное состояние для изделия, долгое время не используемого (находилось на складе). Все измерения осуществляются при температуре воздуха +18 градусов.

Напряжение заряженного автомобильного аккумулятора без нагрузки

Сколько вольт должно быть на заряженном автомобильном аккумуляторе? Среднее значение 12,6 В. Но некоторые модели, а также батареи по окончании подзарядки могут выдавать до 13,2 В. Если конструкция АКБ позволяет, определите вольтаж аккумулятора автомобиля на каждой банке. Есть нюанс: плотность электролита в секциях должна быть одной и той же, погрешность – не более 0,02 г/куб. см. Напряжение – примерно 1,9 В. Если оно не дотягивает до 1,7 В, секция изделия неисправна.

Описание устройства

Генераторная установка является одним из основных узлов авто. Она обеспечивает питанием однопроводную электрическую схему автомобиля во время работы двигателя. В ее конструкцию входит генератор и регулятор напряжения (автор видео — yuriy s).

Расположен агрегат в верхней части мотора спереди. Его удерживают 3 лапы. Две из них крепят устройство к кронштейну, третья лапа служит креплением к натяжной планке. Приводится в действие через клиновые ремни. Они должны иметь расчетное напряжение, иначе устройство не будет эффективно работать. Поэтому на КАМАЗах устанавливают два ремня.

Принцип работы

Напряжение от АКБ передается на обмотку возбуждения благодаря щеткам и контактным кольцам, при условии, что включен выключатель приборов и стартер находится в положение «I» или «II». Вокруг нее возникает магнитное поле, благодаря которому на роторе появляется плюс и минус, соответствующие южному и северному полюсу. Когда ротор начинает работать, одновременно с ним меняется магнитный поток. Он пересекает обмотки катушек статора, в которых возникает переменный ток, который поступает в блок выпрямителей. В блоке он становится постоянным.

Выполняемые функции

Для запуска генераторной установки, нужен аккумулятор. Когда напряжение, возникающее при работе установки, будет превышать напряжение аккумулятора, агрегат начнет давать питание потребителям и заряжать АКБ.

Технические параметры

Генераторная установка Г273-А имеет номинальное напряжение 24 В и мощность 800 Вт. Номинальное напряжение генератора Г288 составляет 28 В, а мощность — 1000 ВТ. Генератор Г288 устанавливается на КАМАЗ 5320. Существуют и другие модели генераторов.

Компоненты устройства

Основными элементами генератора являются статор (2) и ротор (5). Кроме того, в конструкцию входят крышки (8), щеточный узел (1) и блок выпрямителей. На 2-х шарикоподшипниках вращается вал, на котором находится обмотка возбуждения. На одном конце вала находятся контактные кольца, которые соединены с обмоткой, на другом – вентилятор (6) и 2-хручьевой шкив (4). По кольцам скользят щетки. Блок выпрямителей и щетки находятся в крышке.

Регулятор напряжения оснащен тумблером сезонного переключения. При температуре ниже нуля градусов переключатель занимает крайнее правое положение, при температуре выше нуля – крайнее левое.

Выходное напряжение зависит от задач, выполняемых источником питания в автомобиле:

• Питание осветительного оборудования автомобиля и других потребителей.
• Дополнение энергии аккумулятора, используемой для запуска двигателя и питания нагрузки при выключенном двигателе.

Для первой задачи достаточно 12 В — для подавляющего большинства устройств, включая освещение, этого достаточно для нормальной работы. Второй порог снизу определяется напряжением полностью заряженной батареи — это 12,6 В. Ну, должен быть запас для обеспечения нормального зарядного тока в несколько ампер (чем выше напряжение, тем выше ток, и в целом это зависит от того, насколько разряжен аккумулятор). Если ток слишком мал, батарея не будет восстанавливаться даже при длительных поездках.

Нормальное напряжение автомобильного генератора переменного тока ограничено сверху двумя пределами:

• ограничение максимального зарядного тока — чтобы для полностью разряженной батареи (до 10,5 В) не превышался максимальный ток, не разрушались пластины и не перегружался генератор;
• не превышайте напряжение для полностью заряженной батареи во избежание «закипания» электролита.

При измерении возможны незначительные отклонения из-за погрешности измерительного прибора, а также из-за плохих контактов и падения напряжения на проводах к потребителям. Удобнее всего измерять уровень на клеммах аккумулятора, но самым надежным значением будет измерение непосредственно на клеммах генератора.

Какая зарядка должна идти на аккумулятор с генератора

Традиционно считается, что 13,5-14,5 В должно подаваться генератором на аккумулятор, и этого вполне достаточно для пополнения заряда аккумулятора.

Стоит помнить, что использование в автомобиле аккумулятора большей емкости, чем рекомендовано производителем, требует установки более мощной генераторной установки.

Учитывайте нагрузку, которую должен выдерживать генератор — она рассчитывается исходя из максимальных значений всех электрооборудования и систем автомобиля.

Также следует учитывать ток зарядки от генераторной установки, чтобы обеспечить возможность запуска автомобиля в холодное время года. Во избежание проблем с запуском рекомендуется использовать генераторную установку с зарядным током, составляющим примерно 10 процентов от емкости блока питания. Это означает, что для батареи емкостью 100 Ач требуется генератор, способный выдавать ток 10 А. Обратите внимание, что для многих машин 100-амперное оборудование будет работать на пределе своих возможностей, поскольку потребляемый ток автомобильной системы находится в районе 80 ампер. Поэтому при выборе источника выработки электроэнергии необходимо учитывать как емкость батареи, так и потребление сети.

Первое, что необходимо сделать для диагностики генератора, — проверить напряжение бортовой сети при нагрузке, близкой к номинальной. Для этого запустите двигатель и включите как можно больше потребителей (освещение, аудиосистему и т.д.).

Вы можете приблизительно рассчитать мощность всех включенных потребителей, чем ближе она будет к максимальной для генератора, тем лучше. Если предельная мощность источника питания не указана в явном виде, она рассчитывается как произведение силы тока в амперах на напряжение в вольтах (на заводской табличке). Если есть возможность измерить общий ток, подаваемый в сеть, сделайте это. Затем измерьте напряжение на клеммах генератора.

Измерения следует проводить при частоте вращения двигателя, соответствующей номинальной частоте вращения генератора (при которой КПД максимален). Для многих источников питания это 5000 об/мин. Проверьте этот показатель в документации на генератор.

Напряжение не должно быть выше 14,2 В или ниже 13,5 В. Обычно это значение ближе к верхнему пределу на холостом ходу (при выключенных потребителях и полностью заряженном генераторе) и нижнему порогу при полной нагрузке.

При подозрении на неисправность генератора можно также прозвонить обмотки ротора и статора. Обратите внимание, что обычные значения (несколько Ом для ротора и несколько десятых долей Ома для статора) не могут быть точно измерены тестером. Погрешность измерительного прибора плюс сопротивление испытательных проводов дадут погрешность, сравнимую с искомыми значениями. Поэтому таким способом можно обнаружить только очевидный обрыв или короткое замыкание на землю.
