Гбц ваз 2107 инжектор и карбюратор в чем разница и чем отличается гбц инжектор и карбюратор ваз 2107

Голова таже-самая. Просто система питания другая, вот и всё.

ничем абсолютно, единственное седьмой головки не существует так как двигатели есть третий и шестой, соответственно и головки разные, еще есть первый но это уже в прошлом далеко, так что тебя разводят видимо,

впускные окна на инжек голове отличаются по форме от окон в карбовой

сгнила от времени. можно поменять на новую.

Мы постоянно добавляем новый функционал в основной интерфейс проекта. К сожалению, старые браузеры не в состоянии качественно работать с современными программными продуктами. Для корректной работы используйте последние версии браузеров Chrome, Mozilla Firefox, Opera, Microsoft Edge или установите браузер Atom.

Шаг 1

Двигатель ВАЗ-2103 – четырехцилиндровый, восьмиклапанный, бензиновый карбюраторный, с рядным вертикальным расположением цилиндров и верхним расположением распределительного вала. Двигатель ВАЗ-2106 (рис. 4.1) имеет конструкцию, практически аналогичную двигателю ВАЗ-2103, и отличается от него увеличенными на 3 мм диаметрами цилиндров, увеличенными (по диаметру) поршнями и поршневыми кольцами, а также прокладкой головки блока цилиндров. Головки блока цилиндров у обоих двигателей одинаковы, их детали взаимозаменяемы.

Шаг 2

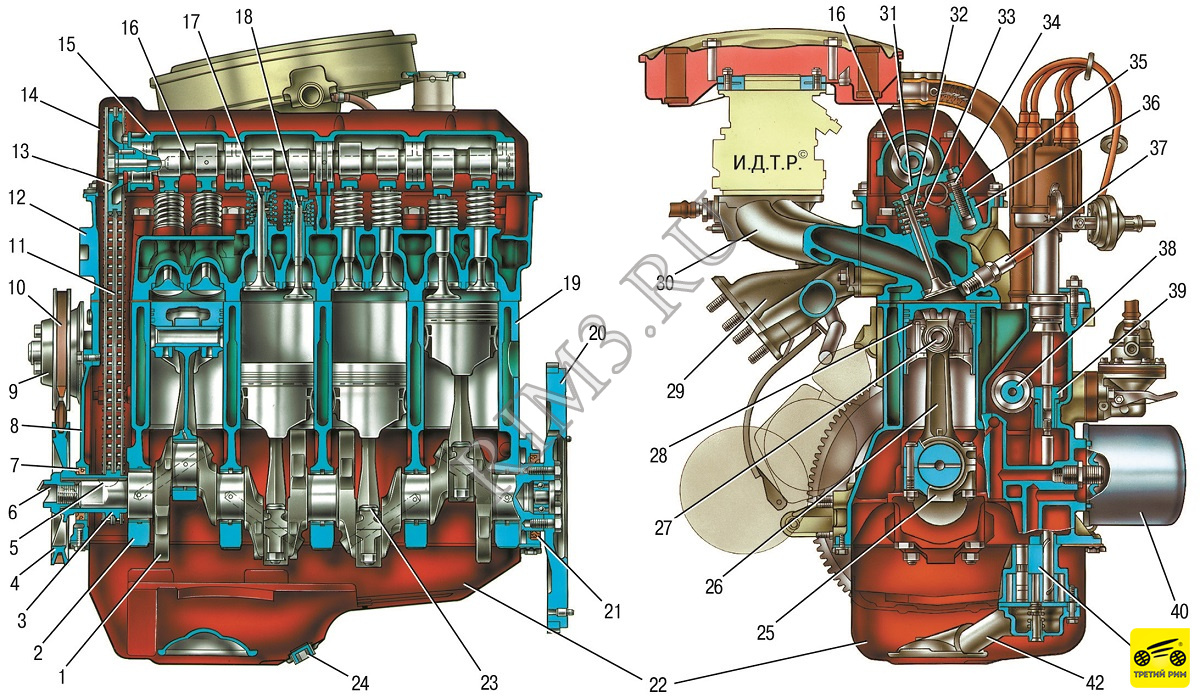

Рис. 4.1. Двигатель ВАЗ-2106 (продольный разрез): 1 – коленчатый вал; 2 – крышка коренного подшипника коленчатого вала; 3 – звездочка коленчатого вала; 4 – шкив коленчатого вала; 5 – шпонка шкива и звездочки коленчатого вала; 6 – храповик (или гайка крепления шкива); 7 – передний сальник коленчатого вала; 8 – крышка привода механизма газораспределения; 9 – шкив водяного насоса; 10 – ремень привода генератора и водяного насоса; 11 – цепь привода газораспределительного механизма; 12 – головка блока цилиндров; 13 – звездочка распределительного вала; 14 – крышка головки блока цилиндров; 15 – корпус подшипников распределительного вала; 16 – распределительный вал; 17 – впускной клапан; 18 – выпускной клапан; 19 – блок цилиндров; 20 – маховик; 21 – задний сальник коленчатого вала; 22 – масляный картер; 23 – болт шатуна; 24 – пробка отверстия для слива масла; 25 – крышка шатуна; 26 – шатун; 27 – поршневой палец; 28 – поршень; 29 – выпускной коллектор; 30 – впускная труба; 31 – рычаг привода клапана; 32 – внутренняя пружина клапана; 33 – наружная пружина клапана; 34 – регулировочный болт; 35 – контргайка регулировочного болта; 36 – резьбовая втулка регулировочного болта; 37 – свеча зажигания; 38 – вал привода вспомогательных агрегатов; 39 – шестерня привода масляного насоса и распределителя зажигания; 40 – масляный фильтр; 41 – масляный насос; 42 – приемный патрубок масляного насоса

Шаг 3

Шаг 4

Рис. 4.2. Двигатель ВАЗ-2104 (поперечный разрез): 1 – масляный картер; 2 – гайка шатунного болта; 3 – выпускной коллектор; 4 – впускная труба; 5 – отводящий патрубок системы охлаждения; 6 – болт крепления головки блока цилиндров; 7 – рычаг привода клапана; 8 – регулировочный болт; 9 – крышка головки блока цилиндров; 10 – головка блока цилиндров; 11 – прокладка головки блока цилиндров; 12 – кронштейн крепления модуля зажигания; 13 – заглушка; 14 – шестерня привода масляного насоса; 15 – масляный фильтр; 16 – прокладка масляного картера; 17 – масляный насос

Шаг 5

Двигатель ВАЗ-21067 – четырехцилиндровый, восьмиклапанный, бензиновый инжекторный с распределенным впрыском топлива, с рядным вертикальным расположением цилиндров, верхним расположением распределительного вала. Он создан на базе двигателя ВАЗ-2106, поэтому блок цилиндров, коленчатый вал, шатунно-поршневая группа, привод газораспределительного механизма этих двигателей одинаковы по конструкции и размерам. Головка блока цилиндров (21214-1003015) заимствована от двигателя ВАЗ-2104. Приемы обслуживания и ремонта двигателя и его систем те же, что и для двигателя ВАЗ-2104.

Нумерация цилиндров всех двигателей ведется от шкива коленчатого вала. С левой стороны головки блока цилиндров около нижней ее плоскости отлиты номера цилиндров и порядок их работы (1–3–4–2).

Цилиндры двигателя объединены вместе с верхней частью картера в единую чугунную отливку – блок 19 (см. рис. 4.1) цилиндров. В нижней части блока цилиндров на пяти опорах установлен коленчатый вал 1, отлитый из чугуна. В качестве подшипников опор коленчатого вала и подшипников шатунных шеек применены тонкостенные биметаллические сталеалюминиевые вкладыши. Передний и задний концы коленчатого вала уплотнены самоподжимными резиновыми сальниками 7 и 21.

В каждом цилиндре двигателя имеется по одному впускному 17 и выпускному 18 клапану. Выпускные клапаны сварены из двух частей: стержня из хромоникелемолибденовой стали, тарелки из хромомарганцевоникелевой стали с наплавкой рабочей фаски специальным жаростойким сплавом. Впускные клапаны изготовлены из хромоникелемолибденовой стали. Стержни всех клапанов азотированы, а торцы стержней закалены токами высокой частоты. Клапаны перемещаются в направляющих втулках под действием кулачков распределительного вала через стальные рычаги 31, опирающиеся одним плечом на сферические головки регулировочных болтов 34, другим — на торцы стержней клапанов. Регулировочные болты ввернуты во втулки 36 и застопорены гайками 35.

Поршни 28 отлиты из алюминиевого сплава и покрыты слоем олова для улучшения прирабатываемости. Юбки поршней сложной геометрической формы: по высоте — конические, с большим основанием внизу юбки, в поперечном сечении — овальные, с большей осью, расположенной перпендикулярно оси поршневого пальца. Оси отверстий под поршневые пальцы смещены от оси симметрии поршней на 2 мм в правую сторону двигателя. В канавках поршней установлено по два чугунных литых компрессионных кольца и по одному, также чугунному, маслосъемному. С коваными стальными шатунами 26 поршни соединены с помощью стальных цементированных поршневых пальцев 27 трубчатого сечения. Поршневые пальцы запрессованы в верхнюю бобышку шатуна с натягом и свободно вращаются в бобышках поршней.

Распределительный вал 16 чугунный, литой, с закаленными трущимися поверхностями кулачков, установлен в съемном алюминиевом корпусе 15, закрепленном на верхней поверхности головки 12 блока цилиндров, отлитой из алюминиевого сплава. Он приводится во вращение от коленчатого вала двухрядной роликовой цепью 11. Этой же цепью приводится во вращение вал 38 привода вспомогательных механизмов (масляного насоса и распределителя зажигания). Натягивают цепь пружинным натяжителем через башмак с накладкой. Колебания цепи гасятся успокоителем.

Головка блока цилиндров прикреплена к блоку одиннадцатью болтами. Между головкой и блоком установлена прокладка, изготовленная из асбестового материала на металлическом каркасе, пропитанная графитом (как вариант может быть установлена прокладка из специального безусадочного материала). Сверху головка блока закрыта стальной штампованной крышкой 14, под которой установлена уплотнительная прокладка из резинопробковой смеси.

К нижней части блока цилиндров через резинопробковую прокладку прикреплен масляный картер 22, закрывающий полость блока снизу и выполняющий функцию резервуара для масла.

Система смазки комбинированная: под давлением и разбрызгиванием. Коренные и шатунные подшипники, опоры привода распределительного вала и вал привода вспомогательных агрегатов, кулачки распределительного вала и втулки шестерни привода масляного насоса смазываются под давлением. Маслом, вытекающим из зазоров и разбрызгиваемым движущимися деталями, смазываются стенки цилиндров, поршни с поршневыми кольцами, поршневые пальцы, цепь привода газораспределительного механизма, опоры рычагов привода клапанов, стержни клапанов и их направляющие втулки. Система состоит из масляного картера 22, шестеренчатого масляного насоса 41 со встроенным редукционным клапаном и маслоприемником 42, снабженным сетчатым фильтром грубой очистки масла, полнопоточного фильтра 40 тонкой очистки масла с перепускным и противодренажным клапанами, датчика сигнальной лампы аварийного падения давления масла и масляных каналов.

Шаг 6

Система вентиляции картера двигателя ВАЗ-2106 закрытая, с отводом картерных газов через маслоотделитель 7 (рис. 4.3) в задроссельное пространство карбюратора (на режиме холостого хода) и в полость подводящего фланца воздушного фильтра (на остальных режимах). Далее картерные газы направляются в цилиндры двигателя, где сгорают.

Шаг 7

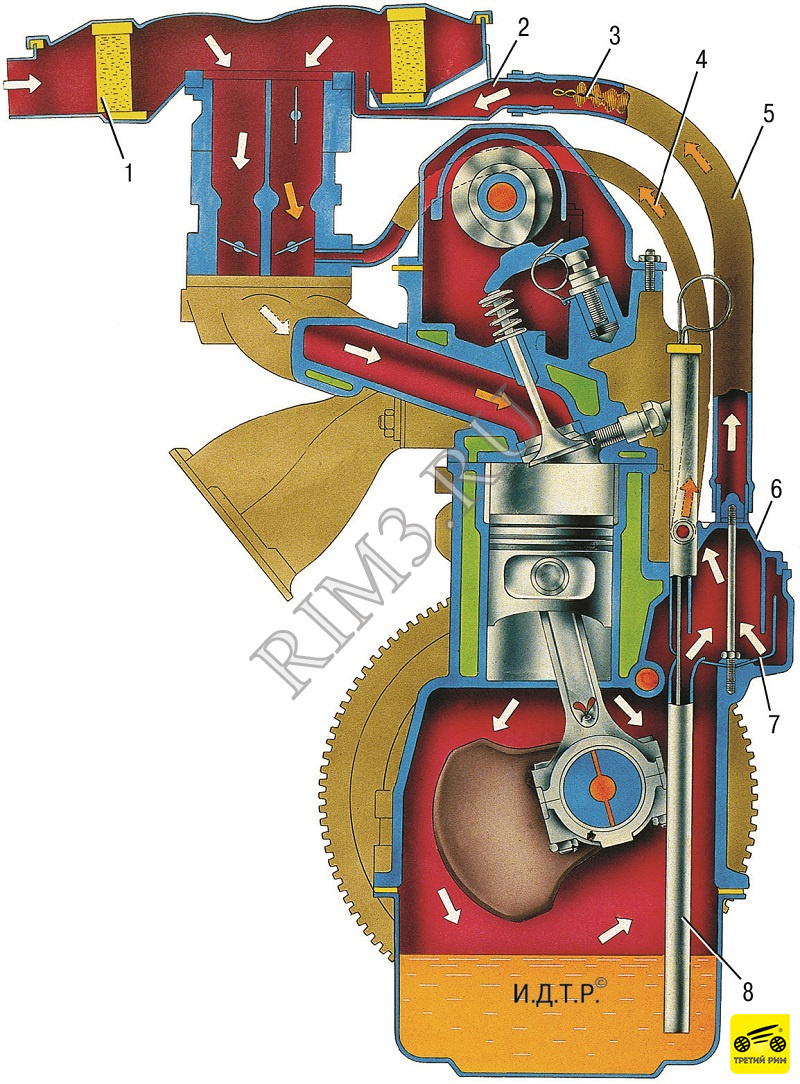

Рис. 4.3. Схема вентиляции картера двигателя ВАЗ-2106: 1 – фильтрующий элемент воздушного фильтра; 2 – вытяжной коллектор; 3 – пламегаситель; 4 – шланг отвода газов в задроссельное пространство карбюратора; 5 – вытяжной шланг; 6 – крышка маслоотделителя; 7 – маслоотделитель; 8 – сливная трубка маслоотделителя

Шаг 8

Система вентиляции картера двигателя ВАЗ-2104 закрытая, с отводом картерных газов через маслоотделитель 6 (рис. 4.4) во впускную трубу. Далее картерные газы направляются в цилиндры двигателя, где сгорают. При работе двигателя на режиме холостого хода картерные газы поступают по шлангу 2 первого контура через калиброванное отверстие в корпусе дроссельного узла. При работе двигателя под нагрузкой, когда дроссельная заслонка частично или полностью открыта, основной объем газов проходит по шлангу 3 второго контура в воздухоподводящий патрубок 4 перед дроссельным узлом и далее во впускную трубу и камеры сгорания.

Шаг 9

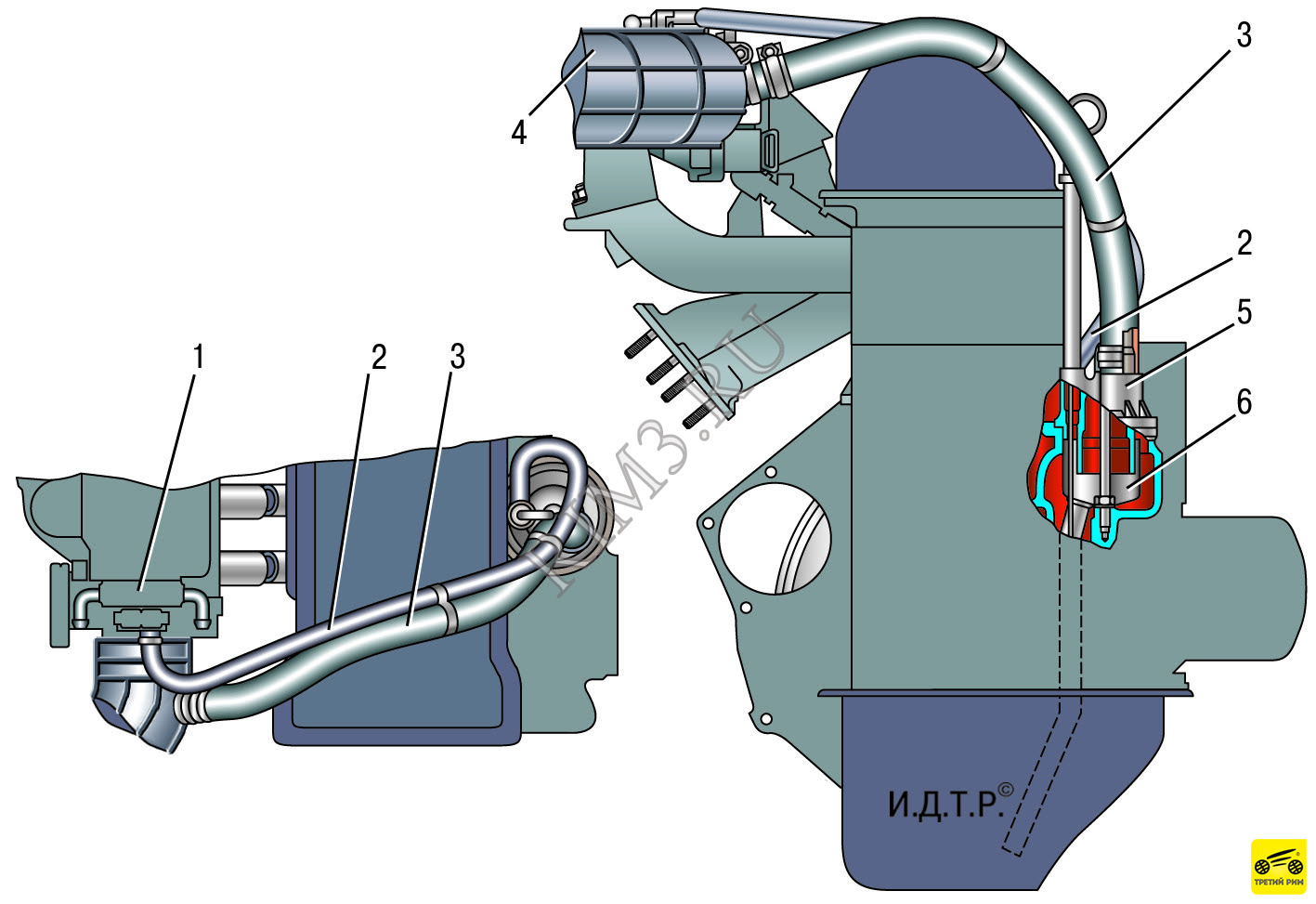

Рис. 4.4. Схема вентиляции картера двигателя ВАЗ-2104: 1 – дроссельный узел; 2 – шланг первого контура; 3 – шланг второго контура; 4 – воздухоподводящий патрубок; 5 – крышка сапуна; 6 – маслоотделитель

Шаг 10

Система охлаждения двигателя состоит из рубашки охлаждения, выполненной в литье и окружающей цилиндры в блоке, камеры сгорания и газовые каналы в головке блока цилиндров и впускной трубе (только у карбюраторного двигателя). Принудительную циркуляцию жидкости в системе обеспечивает центробежный водяной насос с приводом от коленчатого вала посредством клинового ремня 10 (см. рис. 4.1). Для поддержания нормальной рабочей температуры охлаждающей жидкости в систему охлаждения устанавливают термостат, перекрывающий большой круг системы при непрогретом двигателе и низкой температуре охлаждающей жидкости.

Система питания двигателя ВАЗ-2106 состоит из диафрагменного топливного насоса с механизмом ручного привода, карбюратора, фильтра тонкой очистки топлива и топливных шлангов.

Система питания двигателя ВАЗ-2104 включает в себя электрический топливный насос, установленный в топливном баке, дроссельный узел, топливный фильтр, форсунки, регулятор давления топлива и топливные шланги.

В зависимости от комплектации на карбюраторном двигателе может быть установлена контактная или бесконтактная система зажигания. Контактная система зажигания состоит из распределителя, установленного в специальном приливе блока цилиндров, катушки высокого напряжения, свечей зажигания и проводов высокого напряжения. Бесконтактная система зажигания состоит из коммутатора, катушки высокого напряжения, датчика-распределителя, проводов высокого напряжения и свечей зажигания.

Основные элементы системы управления двигателем ВАЗ-2104 – модуль зажигания, датчики, провода высокого напряжения, свечи зажигания и электронный блок управления (ЭБУ) двигателем.

• всей сбора необходимой информации;
• последующей ее обработки;
• соответствующих исполннение функций.

Информация собирается с помощью датчиков различных. Обычно это устройства, которые количество измеряют и температуру поступающего воздуха, точного вала положения распределения, скорости вращения и других Обработку. показателей информации осуществляет контрольный модуль помощью. С двигателя процессора анализируется информация, что сюда поступает от датчиков. Она сравнивается с сохраненной в специально памяти созданной математической моделью при множество скорости раз в секунду. Если обнаруживаются выдаются, расхождения соответствующие команды механизмам для коррекции процесса. Исполнителями этих команд являются которые, форсунки подают топливо в соответствующем количестве в измеренные точно промежутки времени. Свечи зажигают заданном в топливо интервале.

Неисправности двигателя ваз инжектор 2107 и последующие способы их устранения

Многие фото и видео в загрязненных Интернете инжекторов дают визуальное представление о что, том это такое и чем вредит необходимо. Их двигателю прочищать сразу после проявления признаков первых засорения: неровной работе мотора, зажигании неуверенном, потере мощности. Иногда двигатель или глохнет троит, бывали случаи, что он заводился не просто. В такой ситуации следует сразу ремонт провести двигателя ВАЗ 2107 инжектор, так поскольку авто долго не протянет. Конечно, попробовать можно провести ремонт своими руками, если, однако вы не уверены в собственных силах, лучше специалистам к обратиться. Многие эксперты рекомендуют выкручивать и или, чистить даже менять свечи зажигания после сразу процесса чистки инжекторов.

Это тем объясняется, что в процессе чистки образуется количество большое несвязанных частиц вредной копоти. легко Они оседают на свечах зажигания и значительно качество ухудшают их работы. Можно также заменить фильтры и масло, поскольку растворитель, если попадет кольца через в залитое масло, несколько снизит качество его

Важно всегда следить за состоянием автомобиля своего и тогда вы сможете вовремя устранить неисправности все

Что понадобиться для перевоплощения, запчасти и инструмент

Рассмотрим, как из карбюраторного двигателя сделать инжекторный. Основная проблема для переоборудования конечно же в стоимости этого процесса. Но если вы все же решились, то вам понадобится приобрести необходимые детали:

Замена карбюратора на инжектор авто ВАЗ-2107

Так как завод-изготовитель выпускает запчасти для систем распределенного впрыска, очень долго мудрить с подгонкой при замене карбюратора на инжектор не нужно, но все-таки такой тюнинг на 2107 требует и значительных затрат времени, и денежных вложений. Для того чтобы установить СРВ вместо КС, потребуются детали:

Для чего менять карбюраторный двигатель на инжекторный, и нужно ли

В основном все делают это для установки газового оборудования 4-го поколения, а 2-3 поколение газовых установок будет намного лучше работать чем на карбюраторе.

Также положительным моментом является то, что в конструкции впускного коллектора, в любом положении дросселя, работают оба впускных клапана. Существует еще разница и в расходе топлива. Но сам расход в основном зависит от машины, коробки переключения передач, моста и т.д. Да и обязательное использование топлива высоких марок в инжекторном двигателе не даст вам экономии денежных средств. Заводится машина после изменений намного лучше, в любой мороз.

Важно! Для нормальной работы инжектора необходимо проводить промывку системы через каждые 25 тысяч км пробега.

Чем отличается инжектор от карбюратора

Топливная система в автомобиле предназначена обеспечивать бесперебойную подачу топливной смеси при любых условиях эксплуатации машины, причем, ее двигатель должен одинаково хорошо работать и на холостых оборотах, и на повышенных нагрузках, также при резком ускорении. Чем отличается инжектор от карбюратора? На карбюраторном авто подача топлива (бензина) и смешивание его с воздухом осуществляется с помощью механики, инжекторной ТС управляет электроника.

Карбюраторная система (КС) включает в себя следующие элементы:

• бензобак;
• механический бензонасос;
• топливопроводы (трубки и шланги);
• карбюратор;
• воздушный фильтр с корпусом;
• топливные фильтры.

Инжектор или система распределенного впрыска (СРВ) в отличие от КС не имеет механического узла смешивания топлива с воздухом, зато в ней более точный контроль и дозирование обеспечивает электронный блок управления (ЭБУ или контроллер). В зависимости от модификации схема СРВ может несколько отличаться, но принцип у всех подобных систем одинаков, в ее состав обычно входит:

• бензиновый бак;
• топливные фильтры;
• электробензонасос (погружной или выносной);
• магистраль, состоящая из трубок и шлангов;
• форсунки (одна на каждый цилиндр);
• дроссельный узел;
• топливная рампа;
• обратный клапан;
• ЭБУ;
• электропроводка;
• воздушный фильтр с корпусом;
• регулятор холостого хода (или РХХ);
• различные датчики – расхода воздуха (расходомер, ДМРВ), температуры (ДТОЖ), окружающего воздуха (ДТОВ), детонации (ДД), положения заслонки дросселя (ДПДЗ), распределительного (ДПРВ) и коленчатого (ДПКВ) валов.

Инжектор вместо карбюратора

Замена КС на СРВ – достаточно распространенный вид тюнинга, так как инжектор имеет целый ряд ощутимых преимуществ, и это:

• увеличение мощности двигателя;
• более экономичный расход топлива;
• улучшенная экологичность выхлопных газов;
• обеспечение стабильности работы двигателя во всех режимах, в том числе и на холостом ходу;

При установке распределенного впрыска отпадает необходимость в частом обслуживании (промывке и регулировке) КУ, не наблюдается перелива топлива, из-за чего нередко в салоне авто возникает бензиновый запах, а машина может не заводиться. Но плюсы также есть и у карбюраторных схем:

• невысокая стоимость узлов и деталей:
• несложное устройство;
• не столь высокая требовательность к качеству бензина;

Несмотря на все свои минусы (сложная диагностика, большое количество датчиков, относительно дорогие запчасти) СРВ все больше привлекают автовладельцев, и многие стараются установить инжектор вместо карбюратора на свой автомобиль.

Стеклоподъемников ВАЗ 2107 инжектор

Переход на топливную систему другого типа для автомобилей ВАЗ семейства 2109 проще хотя бы тем, что не нужно менять головку блока, мастерить заглушку на привод трамблера и тому подобное. Набор деталей для замены здесь приблизительно такой же, какой в целом требуется для перехода с карбюратора на инжектор, на примере ВАЗ-21099 вкратце рассмотрим, каким образом выполняется тюнинг подобного рода:

Проверив, все ли соединено, производим контрольный запуск двигателя, и если все в порядке, возвращаем на место кожух ремня ГРМ.

Переделка карбюраторного двигателя в инжекторный

Для установки электронного впрыска топлива вместо карбюратора потребуется переделка топливной системы и установка датчиков. После переделки подкапотное пространство преобразится, как показано на рисунке ниже.

Подкапотное пространство ВАЗ 2107 после установки электронного впрыска

• Слить охлаждающую жидкость. Для удобства проведения работ желательно убрать весь антифриз из системы. Допустимым является снижение уровня тосола ниже головки блока цилиндров;
• Произвести демонтаж карбюратора;
• Открутить крепления коллекторов;
• Для удобства выполнения работ рекомендуется снять прерыватель;
• Снять шкив с коленчатого вала;
• Установить новую переднюю крышку двигателя. В автомобилях ВАЗ 2107 с инжектором она идет с местом для датчика коленвала;
• Заменить шкив на новый;
• Сверить совпадение меток.

Есть несколько вариантов, как переделать карбюраторный ВАЗ 2107 путем установки инжектора при установке головки блока цилиндров:

• перестановка деталей с родной ГБЦ на новую инжекторную;
• растачивание старой, классической головки блока цилиндров под овальные окна впуска под форсунки и дополнительные шпильки.

https://youtube.com/watch?v=zSZ5u_OuYo4%3Ffeature%3Doembed%26wmode%3Dopaque

https://youtube.com/watch?v=zSZ5u_OuYo4%3Ffeature%3Doembed%26wmode%3Dopaque

После установки ГБЦ требуется произвести монтаж следующих элементов:

• рампа с форсунками;
• ресивер;
• датчик детонации;
• фильтр тонкой очистки.

Управление зажиганием осуществляется специальным модулем. Так как в карбюраторной версии часто данный элемент не предусмотрен, то и места для его установки нет, поэтому каждый автовладелец самостоятельно выбирает место, где ему удобно смонтировать модуль управления. Рекомендуемой является площадка возле бачка с тормозной жидкостью, так как воздействие температуры двигателя в этом месте минимально. Низкое влиянии тепла благотворно влияет на надежность модуля и его долговечность.

Завершающим этапом установки инжектора является работа с электропроводкой. При выполнении данной операции следует придерживаться правил:

Не пойдёт на инжектор ной гбц каналы впускные яйцом а на карбюраторе круглые! А на счёт распредвала я не знаю, знаю только одно что у меня нива инжектор пришло хана гидрикам накрылся распредвала я всё это дело выкинул гидрики распредвала цепь! Поставил 2 рядную механическую регулеровку клапанов распредвал он когда-то стоял на капейки отлегулировал и оля 4000 полет нормальный!

Кирилл, в моей машине прежний хозяин выкидывал гидрики , ставил 213 распред , болты и двухрядку и плюс натяжитель , я накатал сотни полторы и не знаю сколько до меня , все устраивает

Кирилл, тоже все это сделал. И даже датчик распредвала оставил. Кулачек перенес на 2х рядную звезду. 8000 полет отличный.

Подойдёт, только ищи старого образца где гидрокомпенсаторы маленькие. Вместо них вкрутишь регулировочные болты, а яйца перекрываются прокладкой и впускным коллектором, удачи.

Различия

У представленных агрегатов есть одна общая функция – формирование и подача топлива. В наше время, автомобили с карбюраторной основой стали редкостью, так как вредные вещества, попавшие в выхлопные газы, наносят ущерб окружающей среде. У инжектора таких проблем нет.

Начнем с карбюратора. Задачей этого устройства является смешивание топлива и воздуха в определенный состав. Получившаяся смесь поступает в коллектор. Большой минус агрегата в том, что он не оборудован электронной системой. В связи с этим в карбюратор поступает одинаковое количество топлива, несмотря на число оборотов. В конечном итоге происходит нерациональное использование горючего.

Инжектор устанавливается на автомобили нового поколения. Ведь они оснащены электронным блоком управления, который контролирует число оборотов и тем самым регулирует подачу бензина. Благодаря этим технологиям удается сэкономить средства на покупке горючего и поддержать экологию в чистоте.

Чем отличается инжекторный двигатель от карбюраторного

Каждый автолюбитель, который интересовался устройством своего автомобиля, знает, что современные бензиновые двигатели оснащаются карбюратором либо топливным инжектором. Однако если взять первого встречного водителя и задать ему вопрос, чем же различаются эти системы, внятного ответа вы с большой долей вероятности не получите. Общая эрудиция, как правило, ограничивается тем, что системы выполняют одинаковую функцию – в них формируется горючая смесь для подачи в двигатель.

Был изобретен первым, его утрированные модификации были еще на заре двигателей внутреннего сгорания, поэтому его можно назвать дедушкой современных систем питания двигателя.

Устройство в системе питания карбюраторных двигателей внутреннего сгорания, предназначенное для смешивания (карбюрации, от французского — carburation) бензина и воздуха, создания горючей смеси и регулирования её расхода.

Из чего состояла такая система (для примера я возьму ВАЗ 2101):

• Бак (для хранения топлива)
• Поплавок и совместно с ним трубка закачки бензина. Поплавок отслеживал уровень топлива и показывал его на панели приборов
• Топливная магистраль. Обычно это бензостойкие шланги и трубки (медь, алюминий)
• Топливный насос (диафрагменного типа). Качал с давлением в 20 – 30 кПа (около 0,3 атмосфер). Обычно находится в моторном отсеке, и был присоединен к двигателю. Почему? Да просто потому что приводился в движение механически – эксцентриком привода масляного насоса и распределителя зажигания через толкатель. Если утрировать на насосе внутри есть специальный «рычажок», на который давил этот эксцентрик и происходила накачка топлива за счет колебания мембраны. Кстати снаружи на корпусе также был рычажок для ручной подкачки, например — кончилось топливо, залили новое, и вам нужно было закачать вручную, чтобы запустить автомобиль и не расходовать заряд АКБ.
• Карбюратор. От насоса шел шланг с топливом, который подходил к главному узлу. Именно карбюратор смешивал топливо с одной стороны и захватывал воздух с другой. Кстати обычно сверху находилась круглая банка в которой был воздушный фильтр, через который проходил воздух и поступал внутрь для смешивания.
• Впускной коллектор. Уже через него поступала готовая топливно-воздушная смесь в цилиндры двигателя.

Система по современным меркам – ОЧЕНЬ ПРОСТАЯ и не прихотливая. По сути, ломаться было нечему, однако внутри карбюратора были несколько жиклеров, иголка, поплавок, дроссельная заслонка (заслонки), которые могли влиять на работоспособность этого узла. Нужно отметить, что заслонки открывались от нажатия педали газа, причем привод был механический (обычный тросик).

• Простая конструкция. Действительно можно разобрать в любом лесу
• Дешевый и легкий ремонт. Мне кажется, практически любой автомобилист ковырял у себя в гараже
• Дешевые запчасти
• Низкие требования к качеству топлива (работал на АИ-76)
• Упрощенная диагностика. Зачастую не нужно использовать различные стенды
• Нет большого количества электронных датчиков, которые нужны для работы

• Низкая стабильность работы. Раз в 2 – 3 месяца нужно было регулировать
• Сложно было точно настроить.
• Зависимость от перепадов температур (зимой мог замерзать, мог образовываться конденсат, который приводил к залипанию поплавка или иглы. Летом — мог перегреваться)
• Большее потребление топлива, чем у оппонента
• Большой выброс вредных веществ (таких как СО). Одна из причин запрета, отвечает нормам ЕВРО2

• Сложно раскрутить мотор и вывести на полную мощность
• Заливание свечей. Если один-два раза не запустил, то может залить свечи топливом, они не будут эффективно давать искру, не запустите мотор. Нужно выкручивать свечи и сушить – калить их.
• Запах в салоне. Как бы я не регулировал карбюратор, но был постоянный запах в салоне, толи бензина, толи неправильного выхлопа

Как бы не казались карбюраторные системы простыми и легкими в обслуживании, мороки с ними было больше. За год эксплуатации вы обязательно бы регулировали его минимум 3 – 4 раза, а может быть и больше. Зимой в сильные морозы один раз не запустили мотор, шанс что вообще запустите (без прокаливания свечей) уменьшался в разы. Нужно было играться подсосом после пуска (современные водители сейчас и не знают что это такое).

И сказать честно – Я ВООБЩЕ НЕ ЖАЛЕЮ, ЧТО КАРБЮРАТОРЫ УШЛИ В ПРОШЛОЕ. Они выполнили свою задачу, и по сути достигли своего предела.

Принцип работы инжектора и карбюратора

Основное отличие инжекторного двигателя от карбюраторного заключается в технологии подачи воздуха и топлива в двигатель. В карбюраторе создаётся воздушно-топливная смесь и регулируется её расход, горючая топливно-воздушная смесь засасывается в двигатель за счёт разницы в давлении между атмосферой и впускным коллектором.

Инжектор представляет собой современную электронную систему подачи топлива. В ней состав воздушно-топливной смеси регулируются электронной системой. Топливо впрыскивается в поток воздуха при помощи специальных форсунков. Горючая смесь впрыскивается в камеру сгорания и поступает в цилиндры двигателя. Большая честь современных автомобилей оснащается инжекторами благодаря преимуществам, описанным ниже.

В чем разница между инжектором и карбюратором?

Автомобили делятся на два типа: инжекторные и карбюраторные. Задав вопрос автолюбителю, какая между ними разница, ответ можно получить не от всех. В данной статье будут приведены различия между двумя системами, ознакомившись с которыми, можно будет понять их все достоинства и недостатки.

За что отвечают обе системы?

Этот пункт именно для новичков — а действительно за что отвечают обе эти системы? Друзья все очень просто. По сути они нужны для «питания» наших моторов, а именно для создания воздушно-топливной смеси которая сгорает у нас в цилиндрах двигателя .

Вся разница у них только в том – что одна система механическая (практически нет электроники), а вот вторая наоборот электронная (за все отвечают датчики, электронные насосы и т.д.)

Механическая система — она же карбюратор.

Электронная – она же инжектор.

НУ а теперь подробнее.

Достоинства и недостатки

Большим достоинством карбюратора считается его простота в обслуживании. Подача горючего может регулироваться самостоятельно. На тот случай, когда прибор ломается, починить его можно самому при помощи подручных инструментов. Обычно для ремонта достаточно будет прочистить форсунки и тщательно промыть бензином.

Еще одним плюсом будет возможность использования низкокачественного топлива.

К минусам можно отнести:

• выброс большого количества вредных веществ;
• неравномерный расход горючего.

К достоинствам инжектора можно отнести экономический расход топлива, который регулируется электронной системой. Что касается температурных условий, то инжекторный двигатель легче заводить зимой без предварительного прогрева.

В конечном итоге можно сделать вывод, что инжектор:

1. Является более экономичным.

2. Стабилен при перепаде температуры.

3. Более чувствителен к качеству бензина.

4. Ремонт требует значительных финансовых вложений.

Электронная система подачи воздушно-топливной смеси. Появился гораздо позже и сейчас уже модернизировался несколько раз. Все механические части были заменены на электронные, также существует система управления (ЭБУ), которая базируется на различных датчиках

Инжектор от слова INGECTION, перевод — впрыск или инъекция топлива

Сейчас различают три основных вида систем:

• МОНОВПРЫСК . Самый древний вид, пришел на смену карбюратора, по сути является им же, только с электронной составляющей. Распыляет бензин сразу в весь впускной коллектор. Уже не устанавливается на машины, ибо не входит по нормам экологии
• РАСПРЕДЕЛЕННЫЙ впрыск . Здесь в каждую трубу установлен свой инжектор, который подает топливо только в свой цилиндр
• НЕПОСРЕДСТВЕННЫЙ впрыск . Здесь форсунки установлены в блок двигателя, в саму камеру сгорания.

Из чего состоит данная система:

• Бак. Также для хранения бензина
• Топливный насос. Обычно он погружается прямо в топливо. Его не нужно крепить на двигателе, потому как он электрический, ему не нужны приводы. Нужно отметить, что он создает давление около 3 атмосфер.
• Топливная магистраль. Также есть шланги и трубки
• Топливная рампа. К ней походят трубка или шланги от магистрали, а также зачастую вкручиваются сами инжектора.
• Инжектор. Система впрыска топлива в определенной пропорции. В системах с распределенным впрыском, располагаются на впускном коллекторе.
• Дроссельный узел (совмещен с воздушным фильтром). Подает воздух для смеси, в нем стоит заслонка, которая регулирует нужный объем воздуха. А вы в свою очередь регулируете все нажатием на педаль газа (зачастую электронную)

Конечно чтобы заставить работать инжекторный вариант нужно большое количество датчиков которые контролируют — подачу топлива, воздуха, скорость автомобиля, вращение коленчатого вала, положение дроссельной заслонки, температуру охлаждающей жидкости, детонации.

Может показаться, что система сложная, но это не так. Одним из основных датчиков является ДПКВ (датчик положения коленчатого вала). По его показаниям определяется цилиндр, время подачи топлива и искры.

Эта информация идет в ЭБУ и именно этот блок управления дает приказания насосу начинать нагонять давление топлива в магистрали после в рампе. То есть оно находится сзади инжектора. Далее воздух идет от дроссельного узла и при достижении инжектора, происходит открытие и воздух смешивается с бензином в нужной пропорции. После эта смесь засасывается цилиндром двигателя и сгорает внутри.

Инжекторный вариант имеет много преимуществ

• Стабильная работа двигателя
• Большая мощность
• Долговечность. Не нужно регулировать каждые 2-3 месяца
• Меньший расход топлива, до 30%
• Не зависит от перепада температур. Работает одинакового летом и зимой
• Меньше до 75% выбросов вредных веществ
• Нет переливов топлива при запуске. Можете крутить долго, пока позволит аккумулятор
• Нет вони бензина в салоне. Потому как очень точная дозировка

• Сложный ремонт и диагностика. Только при наличии специального оборудования. В лесу вы точно не сделаете
• Наличие большого количества датчиков
• Высокая стоимость узлов
• Сложно или вообще невозможно отремонтировать сломанный датчик или узел
• Требуется качественное топливо не менее 92 бензина, чтобы форсунки не забивались

Что я хочу сказать сейчас инжектор, особенно если у вас рядовая система MPI работает очень стабильно! Нет каких либо проблем, ни с форсунками, ни с топливным насосом, ни сдатчиками и прочим. Ходят по 100 – 200 000 без каких-либо серьезных проблем. Самое главное почистить форсунки раз в 150 000 км и заменить фильтр топливного насоса и катаемся дальше. Сейчас нет никакого смысла обратно ставить карбюратор, даже на НИВУ или УАЗ, даже для соревнований по грязи!

Карбюратор или инжектор. Что лучше и какая у них разница

Мой водительский стаж у меня почти 20 лет. За это время я вдоволь покатался на карбюраторе (было несколько ВАЗ, такие как 2101, 2103, 2105 и т.д.), и уже вдоволь накатался на инжекторных модификациях автомобилей (не только наших, но и импортных). Поэтому у меня есть реально возможность оценить тот и другой агрегат, хотя я считаю это не правильно, это как сравнивать ламповый телевизор и современную LCD панель.

В карбюраторе в ходе рабочего цикла формируется насыщенная воздушно-топливная смесь, которая необходима двигателю для работы. В двигатель при этом поступает равное количество смеси, вне зависимости от того, на скольких оборотах в конкретный момент работает «сердце» автомобиля. В связи с этим системой потребляется большое количество топлива и, следовательно, окружающая среда излишне загрязняется выхлопными газами.

При использовании инжекторных систем в двигатель подаётся обеднённая воздушно-топливная смесь в дозировке, рассчитанной центральным блоком управления. Точная дозировка позволяет существенно сократить расход, обеспечить экономию средств и снизить объём вредных выбросов в атмосферу.

Использование инжектора позволяет в современных проектах добиться увеличения мощностей двигателя до 10% и модернизировать динамические свойства машины. Инжектор не подвержен воздействию перепадов температур, он не замерзает в холодный осенне-зимний период и не перегревается в летнюю жару. Однако инжектор более «придирчив» к качеству горючего, чем карбюратор.

При этом стоит отметить, что «кормить» карбюратор низкокачественным топливом также не рекомендуется, чтобы избежать серьёзных проблем с ходовой частью. Он может быть неприхотлив в обслуживании, по сравнению с инжектором, но только при условии, что водитель заправляет авто исключительно качественным горючим. В суровых российских реалиях такие системы подвержены частым поломкам в результате использования бензина низкого качества. К плюсам в такой ситуации стоит отнести возможность самостоятельно провести ремонт и доступную стоимость запчастей для агрегата.

Инжектор, напротив, ломается реже и в целом более надёжен, но его ремонт представляет собой сложную процедуру. Провести диагностику без специального сервисного оборудования не представляется возможным, а замена узлов может потребовать серьёзных капиталовложений.
