Нет искры с катушки зажигания ваз 2107 карбюратор контактное зажигание и нет питания с катушки зажигания ваз 2107

Отсутствие искры на свечах зажигания – одна из двух базовых неисправностей, чаще всего встречающихся на автомобилях (вторая – нет подачи топлива в двигатель).

Исчезновение искры или слабая искра на свечах зажигания свидетельствуют о проблемах в системе зажигания. Либо в цепи высокого напряжения, либо низкого.

При этом двигатель автомобиля  не запустится вовсе (как холодный, так и горячий), или будет запускаться и глохнуть (если искра есть, но слабая). Рассмотрим основные причины пропажи искры на карбюраторных двигателях автомобилей ВАЗ 2105, 2107, 2108, 2109, 21099 с контактной и бесконтактной системами зажигания.

Перед поиском неисправности необходимо более конкретно определить виновника пропажи искры и провести визуальный осмотр высоковольтных проводов, катушки зажигания и трамблера. Банально соскочивший центральный бронепровод с крышки трамблера, неплотно посаженный разъем или окислившаяся (отвалившаяся) клемма на катушке зажигания приведут к исчезновению искры.

После чего снимаем центральный высоковольтный провод, вставляем в его наконечник исправную свечу и кладем ее на двигатель (чтобы был контакт с «массой»). Пока помощник крутит двигатель стартером нужно визуально убедиться в отсутствии, либо наличии искры на свече зажигания. Искра появилась – неисправны сами свечи, высоковольтные провода или распределитель зажигания в трамблере. Искры как не было, так и нет – проблемы с коммутатором, датчиком Холла, катушкой зажигания.

Пропала искра, причины для бесконтактной системы зажигания

Проверяем катушку зажигания. У катушки зажигания обычно проверяют сопротивление обмоток и сопротивление изоляции при помощи тестера. Для маслонаполненных катушек (27.3705) и сухих (3122.3707) сопротивление несколько различается. Подробнее: «Проверка катушки зажигания». При отсутствии специального прибора для проверки применяем метод замены — своей катушки, на другую, заведомо исправную.

Проверка первичной обмотки катушки зажигания

Неисправен коммутатор.

Проверяется осциллографом. Так как не у каждого он есть, применяем метод замены – вместо своего коммутатора устанавливаем заведомо исправный. Весьма приблизительно можно оценить работоспособность коммутатора по показаниям вольтметра после включения зажигания (см. «Проверка коммутатора»).

Неисправен датчик Холла.

Проверяется вольтметром по специальной схеме подключения (см. «Проверка датчика Холла»). Если вольтметра нет, применяем метод замены.

Датчик Холла, проверка

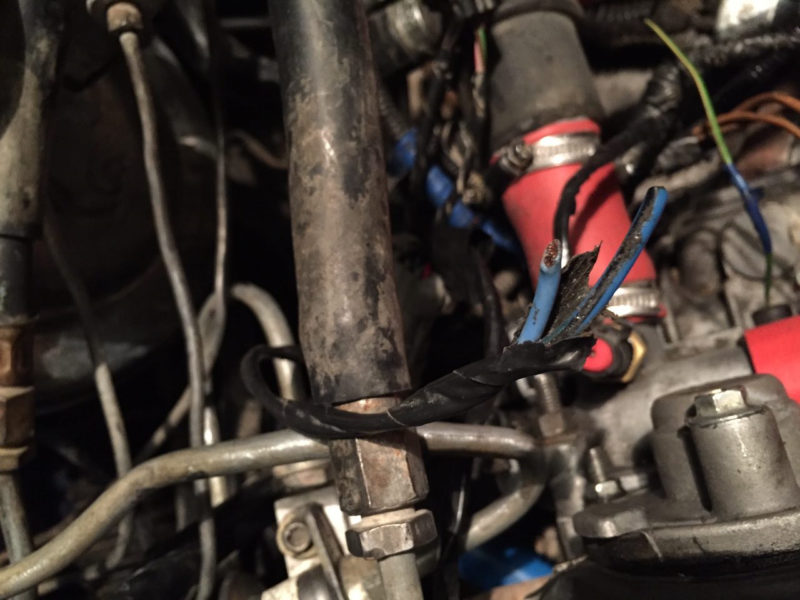

Обрыв в цепи низкого напряжения.

По схеме просматриваем провода входящие в систему зажигания, при необходимости «прозваниваем» на предмет обнаружения «обрыва». См. «Схема бесконтактной системы зажигания».

В контактной системе зажигания список неисправностей приводящих к исчезновению искры следующий

Неисправен механический прерыватель в трамблере.

Окислились, разрушились или пригорели его контакты. Нет зазора между контактами прерывателя.

«Обрыв» в цепи низкого напряжения.

См. «Схема контактной системы зажигания».

Примечания и дополнения

— Чтобы быстро найти причину исчезновения искры на свечах зажигания нужно знать принцип действия как контактной, так и бесконтактной систем зажигания (подробнее см. «Принцип действия системы зажигания»). Смыл работы системы зажигания заключается в формировании в нужный момент тока высокого напряжения и подачи его на свечи зажигания. Исполняется это за счет прерывания тока низкого напряжения в цепи первичной обмотки катушки зажигания. В бесконтактной системе прерывает ток коммутатор по сигналу с датчика Холла, в контактной механический прерыватель с контактами, с приводом от четырехгранника на валу трамблера.

Еще статьи по системе зажигания автомобилей ВАЗ

— Мокрые свечи зажигания

— Неисправности контактной системы зажигания карбюраторного двигателя

— Проверка и установка зазора между электродами свечей зажигания

— Почему в четвертом (4-м) цилиндре двигателя свеча черная?

— Установка момента (угла опережения зажигания) на карбюраторных двигателях автомобилей ВАЗ 2108, 2109, 21099

— Сильная и слабая искра на свечах, причины

Подписывайтесь на нас!

Проверку катушки зажигания на ВАЗ 2104, 2105, 2107 можно провести не снимая ее с автомобиля.

Однако для полной ревизии катушки необходимо снять ее из подкапотного пространства и очистить от грязи, промыть уайт-спиритом или керосином.

Проверять будем внешний вид катушки и наличие «обрыва» и короткого замыкания в ее первичной и вторичной обмотках (необходим мультиметр или автотестер).

Проверка катушки зажигания ВАЗ 2104, 2105, 2107

Осматриваем ее на предмет обнаружения механической деформации, трещин на крышке, подтекания масла. Деформированную или с подтеками масла катушку меняем, трещину в крышке можно зачистить и залить эпоксидным клеем.

Проверяем на «обрыв» первичную обмотку катушки зажигания 2104, 2105, 2107.

Щупы мультиметра или автотестера в режиме омметра присоединяем к боковым выводам катушки. См. фото выше.

Сопротивление исправной первичной обмотки при температуре 20 гр. должно составлять:

3 — 3,5 Ом (катушка Б-117А)

0,45 — 0,5 Ом (катушка 27.3705)

0,57±0,05 Ом (катушка 3122.3705).

Проверяем на «обрыв» вторичную обмотку катушки зажигания 2104, 2105, 2107.

Щупы мультиметра или автотестера в режиме омметра присоединяем: один к боковому выводу «+Б» катушки, другой к ее центральному высоковольтному выводу.

Проверка вторичной обмотки катушки зажигания на «обрыв»

Сопротивление исправной вторичной обмотки при температуре 20 гр. должно составлять:

7,4 — 9,2 кОм (катушка Б-117А)

4,7 — 5,5 кОм (катушка 27.3705)

6,5±0,65 кОм (катушка 3122.3705).

Проверяем обмотки катушки 2104, 2105, 2107 на наличие короткого замыкания.

Щупы мультиметра или автотестера в режиме омметра присоединяем: один щуп мультиметра на вывод «+Б» катушки, другой на ее корпус. Сопротивление должно стремиться к бесконечности.

Проверка катушки зажигания на короткое замыкание

При выявлении отклонений в показаниях мультиметра от нормы катушку зажигания заменяем новой.

— Неисправность катушки зажигания приводит к следующим проблемам в работе двигателя автомобиля и его систем: двигатель не запускается, двигатель запускается и глохнет, двигатель «троит». Причинами их являются либо снижение энергии тока высокого напряжения вырабатываемого неисправной катушкой (искра на свечах слабая), либо вообще прекращение ею выработки этого самого тока.

— Проверка высоковольтных проводов автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

— Контактная система зажигания автомобилей ВАЗ 2105, 2107

— Бесконтактная система зажигания автомобилей ВАЗ 2105, 2107

— Неисправности системы зажигания автомобилей ВАЗ

— Центробежный регулятор опережения зажигания ВАЗ 2104, 2105, 2107

— Конденсатор трамблера, зачем нужен?

Рассмотрим неисправности контактной системы зажигания автомобилей ВАЗ классической компоновки, которые являются причинами наиболее распространенных проблем в работе их двигателей.

Следует отметить, что проявления или симптомы этих неисправностей контактной системы зажигания в целом аналогичны симптомам неисправностей карбюратора и самого двигателя. Поэтому рассмотрим их подробнее, чтобы не ошибиться при диагностике двигателя.

Неисправности контактной системы зажигания автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2121 и их модификаций

— Разряжена аккумуляторная батарея

— Неисправны («пробиты») высоковольтные провода

— «Пробит» изолятор свечей зажигания

— «Пробита» крышка распределителя зажигания (трамблера)

— «Пробиты» контакты прерывателя

— «Пробит» ротор распределителя (бегунок)

— Неисправен помехоподавительный резистор в бегунке

— Неисправна катушка зажигания (бобина)

— Неправильно выставлен момент зажигания

— Неверно выставлен зазор между электродами свечей зажигания

— Неверно выставлен зазор между контактами прерывателя

— Неисправен конденсатор

— Неисправна цепь низкого напряжения (соскочили разъемы, окислились или плохо затянуты контакты, поломаны провода)

— Неисправен выключатель зажигания

— Замыкание на «массу» в цепи низкого напряжения

— Пропала искра на свечах зажигания

— Вышло из строя реле зажигания

Двигатель автомобиля неустойчиво работает на холостом ходу.

Все вышеперечисленные причины могут в той или иной степени влиять на работу двигателя на холостом ходу.

Двигатель не развивает полной мощности.

— Позднее зажигание

— Раннее зажигание

— Неисправен центробежный регулятор опережения зажигания

— Неисправен вакуумный регулятор опережения зажигания

Еще статьи на сайте по электрике «классических» автомобилей ВАЗ

— Применяемость свечей зажигания на автомобилях ВАЗ

— Установка момента опережения зажигания на автомобилях ВАЗ 2101-2107

— Схема бесконтактной системы зажигания ВАЗ 2104, 2105, 2107

— Принцип действия контактной системы зажигания автомобилей ВАЗ

Отсутствие искры на свечах зажигания – одна из двух базовых неисправностей, чаще всего встречающихся на автомобилях (вторая – нет подачи топлива в двигатель). Исчезновение искры или слабая искра на свечах зажигания свидетельствуют о проблемах в системе зажигания.

Либо в цепи высокого напряжения, либо низкого. При этом двигатель автомобиля не запустится вовсе (как холодный, так и горячий), или будет запускаться и глохнуть (если искра есть, но слабая). Рассмотрим основные причины пропажи искры на карбюраторных двигателях автомобилей ВАЗ 2105, 2107, 2108, 2109, 21099 с контактной и бесконтакной системами зажигания.

Пропала искра, причины для бесконтактной системы зажигания:

• Неисправна катушка зажигания.
• «Обрыв» в цепи низкого напряжения.

Почему Ваз – 2107 дергается- разбираемся в работе «трамблера»

Ладно еще, если «движок» вашего Ваз-2107 резко заглох и не заводится, причину мы найдем и устраним быстро. Каждый знает, что так бывает, если пропала «искра» или совсем не подается бензин. Гораздо хуже, когда машина, вроде едет, но мотает нервы- неравномерная работа на холостом ходу, рывки и подергивание при движении. Поиски корня проблемы могут занять много времени и вытянуть из вашего кармана немало денег. И чаще всего, эти поиски, в конце концов, приводят к трамблеру. Правильно поменять его на исправный, подобрать подходящую замену, разобраться в устройстве и работе поможет этот материал.

Прежде чем копаться в «электрике», нужно сказать, что причиной «дерганья» Ваз-2107 и других «классических» моделей Ваз может быть неудачное сочетание демпфера ведомого диска сцепления и эластичной муфты карданного вала. В запчасти поставляются детали, характеристики которых могут сильно отличаться от заводских, поэтому, если «дерганье» усилилось после замены сцепления или «мягкого соединения», нужно искать причину именно в нем. Попробуйте установить узел от другого производителя — его характеристики будут другими, резонанс в трансмиссии пропадет и «дерганье» прекратится.

Основные узлы трамблера и описание его работы

Устройство

Трамблер собран в корпусе. Внутри него на подшипнике смонтирована контактная группа: подвижный и неподвижный контакты или датчик Холла (для бесконтактного зажигания). Для коррекции угла опережения вакуумный регулятор может поворачивать контактную группу на небольшой угол относительно корпуса. Снизу корпуса на винтах закреплен конденсатор.

В центре корпуса на втулках установлен приводной валик. Его низ имеет шлицы, которыми он зацепляется с шестерней привода. В верхней части валика расположены кулачки привода контактов (для контактного зажигания) или стальной стакан с четырьмя прорезями- экран (для бесконтактного зажигания).

На самом верху, на стальной площадке, установлены два грузика и две пружины центробежного регулятора зажигания. Сверху двумя винтами привинчен пластиковый корпус с подвижным контактом и помехоподавительным сопротивлением распределителя высокого напряжения (бегунок).

Вся конструкция закрывается крышкой на двух пружинных защелках. Корпус и крышка имеют выступ и паз, чтобы совмещались только в одном положении. В крышке имеются контактные клеммы проводов высокого напряжения от свечей зажигания и от катушки зажигания.

Трамблер закреплен на блоке двигателя с помощью шпильки, гайки и прижимной шайбы. Для регулировки угла опережения зажигания корпус можно поворачивать относительно блока.

Трамблер через привод связан с коленвалом двигателя и вращается вместе с ним. За два полных оборота коленчатого вала валик трамблера делает один оборот. Это из-за того, что двигатель у нас четырехтактный. Устанавливая трамблер на место, валик ориентируют в строгом соответствии с порядком работы двигателя. Сделано так для того, чтобы контакты размыкались и искра на свече проскакивала тогда, когда поршень каждого цилиндра, сжимая горючую смесь, не дошел до верхней мертвой точки (ВМТ) на несколько миллиметров.

Это называют опережением зажигания. При увеличении числа оборотов расстояние должно быть увеличено, а при уменьшении уменьшено, что и выполняет центробежный регулятор. Его грузики под влиянием центробежной силы, которая тем больше, чем выше обороты двигателя, расходятся в стороны и сдвигают кулачки относительно валика, делая зажигание более «ранним». При уменьшении оборотов двигателя пружины возвращают грузики на место и зажигание становится «позднее».

Это необходимо для повышения мощности и экономичности двигателя. Кроме центробежного, на трамблере установлен еще и вакуумный регулятор опережения зажигания. Его функция- делать зажигание «раньше» при малых углах открытия дроссельной заслонки и «позже» при резком открытии дросселя. На холостом ходу и на полном «газу» вакуумник не работает. Настраиваются регуляторы только на стендах, поэтому, менять настройки самостоятельно не нужно.

Снятие и установка трамблера Ваз-2107, 2104, 2105, 2106

Перед установкой нового трамблера Ваз-2107 контактной системы зажигания нужно отрегулировать зазор между контактами прерывателя. На снятом с машины приборе это сделать удобнее. Проверяем зазор плоским щупом. Величина устанавливается от 0,35 до 0,45 мм. При этом выступ кулачка должен максимально отодвинуть подвижный контакт от неподвижного.

Регулируем, слегка ослабив винты, а потом затягиваем их посильнее и еще раз проверяем зазор. Изрядно поработавшие контакты могут иметь выступ на одном и впадину на другом, что мешает регулировке. Обойти эту проблему можно, сточив выступ надфилем. Наждачную бумагу лучше не использовать, т.к. мелкие частички абразива обязательно «въедятся» в поверхность и помешают работе контактов.

Перед тем, как снять старый трамблер, отмечаем его положение относительно блока цилиндров маркером. Еще нужно точно отметить положение подвижного контакта (бегунка) относительно корпуса. Если все это не проделать, настройки будут нарушены и двигатель не заведется.

Установив на новом трамблере точно такое же положение валика в корпусе аккуратно вставляем его в отверстие блока, слегка проворачивая валик для совмещения шлицев. «Посадив» прибор на место поворотом корпуса относительно блока устанавливаем примерный угол опережения, как на старом трамблере. Закрепляем шайбой и гайкой, но не слишком туго. Теперь нужно воткнуть провода высокого напряжения. Сделать это просто- у каждого контакта на крышке трамблера написан номер цилиндра, к которому его нужно подключить. К центральной клемме подключаем провод от катушки зажигания.

Провода должны входить плотно, с легким натягом, защитные колпачки следует осадить до конца. Не увлекайтесь, не отгибайте лепестки наконечников проводов слишком сильно, а то потом, при попытке их снять оторвете провода «с корнями»! От контактного провода к клемме «К» катушки зажигания идет провод, обычно, он зеленого цвета.

Если же на вашем Ваз-2107 установлена бесконтактная система зажигания, то подключать нужно разъем с тремя проводами. Воткнув его в гнездо, проверьте посадку проводов, случается, что они «вылезают» из своих мест и прибор не работает.

Все сделано, новый трамблер установлен и готов к работе. Пробуем запустить двигатель. Завелся? Прекрасно, значит все сделано правильно, осталось лишь проверить и чуть-чуть подправить опережение зажигания.

Проверка угла опережения зажигания двигателя

Способы, описанные ниже, дают возможность самостоятельно подправить угол опережения зажигания. Они подходят одинаково хорошо и для контактного, и для бесконтактного трамблера.

Корректируем угол опережения зажигания по холостому ходу. Прогреваем мотор до рабочей температуры, на холостом ходу, проворачивая корпус относительно блока, «ловим» положение, в котором обороты будут самые высокие. Закрепляем трамблер в этом положении.

Проводим проверку правильности установки угла опережения зажигания «на ходу». Присмотрев свободный участок ровной дороги, выезжаем на него. Держим скорость 40 км/ч на четвертой передаче и резко нажимаем на педаль газа. под капотом должен быть слышен звонкий металлический стук, пропадающий сам собой через несколько (четыре-шесть) секунд. У вас все именно так? Значит, регулировка закончена.

Если стук не пропадает долго- останавливаемся, ослабляем трамблер и поворачиваем трамблер по часовой стрелке на пару миллиметров, делая зажигание более поздним. Снова заводим мотор, разгоняемся, повторяем проверку.

Если стука нет совсем, то трамблер нужно повернуть против часовой стрелки, поставив зажигание «пораньше» и снова проверить на ходу. Проделав несколько раз эти действия, получаете оптимальный угол опережения зажигания именно для вашего двигателя Ваз.

Неисправности системы зажигания автомобиля неприятны тем, что любая из них, всегда сопровождается серьезными перебоями в работе двигателя или полной его остановкой. Главный признак неисправности системы зажигания – полное отсутствие или “слабая” искра между электродами свечей зажигания. Что делать если нет искры, и где её искать? Об этом и не только читайте в нашем материале.

Чаще всего искра пропадает именно в тот момент, когда нужно куда-либо ехать. Чтобы не толкать машину в ближайший автосервис, важно понимать, от чего зависит работа системы зажигания, тогда и поиск пропавшей искры не вызовет особых затруднений.

Почему нет искры на свечах зажигания?

Причин отсутствия искры на свечах зажигания может быть несколько. Чаще всего виновниками неисправности являются:

• Аккумуляторная батарея;
• Высоковольтные провода;
• Катушка зажигания;
• Распределитель зажигания;
• Неисправности в цепи низкого напряжения.

Также особое внимание при отсутствии искры следует уделить проверке качества контактов и электрических соединений элементов системы зажигания. Проверить состояние контактов можно просто потеребив их рукой.

Внимательно осмотрите провода и блоки системы зажигания – при обнаружении на них грязи, масла или воды, их обязательно нужно протереть сухой тряпкой. После этого попробуйте завести двигатель, возможно, что на этот раз он заведется.

Проверка аккумуляторной батареи

Явным признаком проблем с аккумулятором является глухой и тихий сигнал «клаксона». Также при проблемах с АКБ во время вращении стартера, как правило, гаснут контрольные лампочки на панели приборов.

В таком случае причиной отсутствия искры может быть плохой контакт на клеммах или низкий заряд батареи.

• Если клеммы окислены, их необходимо зачистить и плотно затянуть. Кроме того, можно использовать графитовую смазку, которая надежно защитит контакты от окисления в будущем.
• В случае разряда аккумуляторной батареи, её необходимо зарядить при помощи зарядного устройства.

О том как правильно заряжать автомобильный аккумулятор и обслуживать его читайте в нашей инструкции по зарядке АКБ.

Проверка высоковольтных проводов

Далее стоит осмотреть провода высокого напряжения: они должны иметь аккуратный не “разлохмаченный” внешний вид, без нарушений изоляции, иначе, их придется заменить. Если провода в порядке, тогда можно начинать поиск искры.

Поиск искры рекомендуем начать со свечных проводов. Для этого нужно снять наконечник свечного провода со свечи зажигания и поднести его к «массе» (ближайшей металлической неокрашенной части кузова или двигателя) на расстояние 5-8 мм, после чего, необходимо на несколько секунд включить стартер.

Вращение стартера должно сопровождаться бесперебойной яркой искрой белого цвета с легким голубым оттенком. При отсутствии искры нужно проверить катушку зажигания. Искра фиолетового, красного или желтого цвета свидетельствует о неисправностях в системе зажигания.

Также стоит отметить, что сами свечи зажигания крайне редко выходят из строя все одновременно. При наличии «искры» в свечных проводах, проверить любую свечу зажигания можно, вывернув её из головки блока цилиндров, и надев на неё свечной провод. Металлической частью свечи прикоснитесь к «массе» автомобиля, и вращая стартер, убедитесь в наличии или отсутствии искры на электродах свечи.

Менять свечи зажигания необходимо в сроки, установленные регламентом технического обслуживания для вашего авто (обычно через каждые 15-25 тыс. км).

Для проверки катушки зажигания нужно из крышки распределителя-прерывателя вытянуть центральный провод, идущий от катушки.

Вращая стартер, убедитесь в наличие искры от провода, по аналогии со свечными проводами.

• Появление искры указывает на исправность катушки зажигания. В таком случае неисправность следует искать в прерывателе-распределителе.
• Если же из провода искры нет, значит, причина неисправности скрывается или в катушке зажигания, или в цепи низкого напряжения.

При наличии неисправности в катушке зажигания, её следует заменить на новую.

Проверка прерывателя-распределителя зажигания

При подозрениях на неисправность прерывателя-распределителя, необходимо внимательно осмотреть его крышку с внутренней стороны.

• Если крышка в порядке, то просто промойте ее бензином,
• При обнаружении на трещин, крышку нужно будет заменить.

Центральный угольный контакт прерывателя проверяется на предмет “зависания” путем его легко перемещения пальцем.

Изоляция ротора прерывателя-распределителя проверяется на пробой следующим образом:

• Центральный высоковольтный провод расположите с зазором 5-8 мм от электрода ротора,
• После этого рукой замыкайте-размыкайте контакты прерывателя (при этом зажигание должно быть включено).

Появление искр в зазоре указывает на неисправность ротора, который необходимо будет заменить.

Проверка цепи низкого напряжения

Для проверки цепи низкого напряжения можно использовать контрольную лампу на 12 В мощностью до 3 Вт. Лампу подключают с одной стороны к клемме низкого напряжения прерывателя, а с другой – к массе автомобиля.

После этого, нужно вручную замкнуть контакты прерывателя-распределителя и включить зажигание. При исправной цепи низкого напряжения, контрольная лампа должна светиться при размыкании контактов, а при их замыкании – гаснуть.

Если при размыкании контактов лампа не загорается, значит, неисправность скрывается либо в проводах низкого напряжения, либо в первичной обмотке катушки зажигания.

Постоянное свечение лампы, при любом положении контактов, указывает на одну из трёх причин неисправности:

• Сильное окисление контактов прерывателя;
• Обрыв проводка, ведущего от клеммы прерывателя к рычажку;
• Обрыв проводка, соединяющего подвижный диск прерывателя с корпусом.

Если причина неисправности оказалась в окисленных контактах, то их необходимо зачистить, после чего следует отрегулировать зазор.

Почему нет искры на ВАЗ 2107 карбюратор

Одной из наиболее распространенных проблем, которые встречаются на авто, проявляются в виде отсутствия искры на свечах воспламенения топлива. Если нет искры с катушки зажигания ВАЗ 2107 карбюратор, то это говорит о проблемах с зажиганием. При такой неисправности двигатель автомобиля может вовсе не завестись или при запуске будет наблюдаться нестабильная его работа. Устранить такую поломку нужно незамедлительно, иначе это приводит к ускоренному износу деталей двигателя, его перегреву, повышению расхода топлива и прочим поломкам. Почему пропадает искра на ВАЗ 2107, подробно рассмотрим в материале.

Пропала искра в карбюраторной семерке

Начинать поиски поломки в виде отсутствия искры следует непосредственно с осмотра высоковольтных кабелей, катушки и трамблера. Причинами неисправности может быть бронепровод, контакт которого отошел от трамблера или свечи. Если высоковольтный провод исправен, тогда нужно прибегнуть к проверке наличия искры в свече.

Чтобы проверить присутствие искры в свече, требуется выкрутить ее из цилиндра, и положить на двигатель, подключив к бронепроводу. После этого один человек должен попытаться запустить двигатель, вращая стартер, а второму нужно наблюдать за наличием или отсутствием искрения. От наличия или отсутствия искры можно судить о неисправностях:

• Если искра присутствует, то это говорит о неисправностях в свечах зажигания, высоковольтных проводах или распределителя трамблера.
• Отсутствие искры обозначает, что поломка возникла в коммутаторе, катушке зажигания или датчике Холла.

После такого нетрудного теста можно понять, в какой стороне искать поломку. Для выявления поломки, следует произвести проверку каждой детали, которые перечислены выше.

Выявляем причины исчезновения искры

Если нет искры на карбюраторном ВАЗ 2107 с бесконтактным зажиганием, то причину поломки можно выявить самостоятельно, прибегнув к проверке каждой детали системы зажигания автомобиля. Как проверить каждый элемент системы зажигания, рассмотрим далее:

• Если вышла из строя катушка — чтобы ее проверить, необходимо измерить величину сопротивления обмоток и изоляции. Для этого понадобится воспользоваться мультиметром, установив его в режим замера сопротивления. В зависимости от того, какой тип катушек применяется, величина сопротивления будет отличаться. Первоначально необходимо установить мультиметр в режим измерения на 200 Ом, и прикоснуться щупами к контактами «+» и «К». Прибор должен показать величину в пределах от 0,2 до 3 Ом. На следующем этапе необходимо включить мультиметр в режим измерения сопротивления 20 кОм. Один щуп касается к контакту «К», а вторым нужно прикоснуться к центральному выводу, к которому подключается высоковольтный провод. Величину сопротивления, которую должен показать прибор, составляет 2-4 кОм. Если нет возможности проверить катушку прибором, то необходимо воспользоваться заведомо исправной.
• Если неисправен коммутатор — для его проверки понадобится осциллограф. Однако далеко не у всех есть такие приборы, поэтому самый простой способ проверки — установить заведомо исправное устройство. Есть простой способ проверки, посредством которого можно определить, исправно ли это устройство. Для проверки выполняются следующие манипуляции: от катушки зажигания отсоединить провод, который от коммутатора, после чего подключить его к лампе на 12В. Второй конец от лампы следует подключить к клемме катушки зажигания. После этого нужно попытаться осуществить запуск мотора. Лампа при этом должна мигать. Если она не мигает, значит устройство неисправно.
• Неисправность датчика Холла. Используя вольтметр, нужно произвести проверку исправности датчика. Чтобы датчик не снимать, его проверяем следующим способом — используя булавки, прокалываем ими изоляцию зеленого и бело-черного провода. После этого к булавкам прикоснуться щупами мультиметра, установив режим измерения напряжения. Осуществляется вращение коленчатого вала, и при этом контролируем показания прибора. Показания должны падать до 0,4В и подниматься до величины в 9-12В. Такие показания означают, что датчик исправен.
• Если оборвана цепь низкого напряжения — для этого необходимо проверить целостность питающих проводов на предмет нарушения изоляции. Чтобы определить наличие обрыва в питающих проводах, необходимо воспользоваться мультиметров в режиме прозвонки.

Если на ВАЗ 2107 используется система зажигания контактного типа, тогда поиск неисправности следует начинать непосредственно с исправности механического прерывателя на трамблере. Если контакты трамблера имеют признаки окислений и нагара, а также отсутствует зазор между ними, то деталь подлежит замене. В контактной системе зажигания также проверяется исправность катушки, и прозванивается цепь низкого напряжения.

В завершении нужно отметить, что найти причину отсутствия искры на свечах зажигания вовсе не трудно, если знать принцип работы системы. Принцип работы этой системы в том, что в определенный момент времени происходит появление тока высокой величины, который поступает по бронепроводам на свечи. Создает ток большой величины катушка зажигания, на первичную обмотку которой подается низкое напряжение. Для бесконтактной системы прерывание тока осуществляется по сигналам, поступающим от датчика Холла, а в контактной используется механический прерыватель с контактами.

Пропала искра на свечах зажигания

При этом двигатель автомобиля не запустится вовсе (как холодный, так и горячий), или будет запускаться и глохнуть (если искра есть, но слабая). Рассмотрим основные причины пропажи искры на карбюраторных двигателях автомобилей ВАЗ 2105, 2107, 2108, 2109, 21099 с контактной и бесконтактной системами зажигания.

— Неисправен коммутатор

Почему на катушке зажигания нет искры, где искать неисправность? При отсутствии искры рекомендуется сначала осмотреть блоки и провода системы зажигания. Если на проводах или блоке имеется вода, грязь или масло, то они протираются сухой тряпкой. После чего попробуйте завести двигатель, может на этот раз удастся завести. Если двигатель не завелся, осмотрите провода высокого напряжения.

Важно знать, что провода не должны быть разлохмаченными, они должны быть аккуратными без нарушений изоляции. При обнаружении нарушений в изоляции провода заменяются новыми. Далее проверяем все контакты, для этого достаточно их потеребить рукой. Искра не появилась? Тогда возможно неисправность заключается в свечах, которые не работают, возможно, произошло замыкание на массу, оборвались провода цепи низкого напряжения, вышла из строя катушка зажигания или прерыватель-распределитель. Начните искать искру в свечных проводах снимите со свечи зажигания наконечник свечного провода и поднесите наконечник к массе на расстоянии пяти-восьми миллиметров (ближайшая металлическая часть машины не тронутая краской), затем включите на несколько секунд стартер. Обратите внимание на стартер.

При вращении стартера должна быть бесперебойная яркая белая искра со слабым голубым оттенком. Если искра красного, желтого или фиолетового цвета, то можно говорить о том, что система зажигания авто находится в неисправном состоянии. Искра все отсутствует? Проверьте тогда катушку зажигания. Чтобы проверить катушку зажигания необходимо из крышки распределителя-прерывателя вытянуть центральный провод, который идет от катушки.

При вращающем стартере по аналогии со свечками зажигания проверяем искру от провода. Если искра появилась, то катушка зажигания находится в исправном состоянии, а неисправность, скорее всего, в прерывателе-распределителе. Если искра не появилась, тогда неисправна, скорее всего, катушка зажигания или произошел обрыв в цепи низкого напряжения. Устраняем неисправность прерывателя-распределителя Внимательно осматриваем крышку прерывателя-распределителя с внутренней стороны. Если крышка находится в исправном состоянии, то достаточно промыть ее бензином. Если на крышке виднеются трещины, то она заменяется новой.

Чтобы проверить, не зависает ли центральный угольный контакт прерывателя-распределителя, достаточно переместить его пальцем. Чтобы проверить целостность изоляции ротора прерывателя-распределителя, нужно разложить с зазором центральный высоковольтный провод от электрода ротора, затем при включенном зажигании рукой замыкать-размыкать контакты прерывателя. Если в зазоре появляются искры, то можно говорить о неисправности ротора. Ротор в этом случае заменяется. Чтобы проверить цепь низкого напряжения понадобится контрольная 12-вольтная лампа мощностью не более 3 ватт. Лампа с одной стороны подключается к клемме низкого напряжения, а с другой стороны подключается к массе автомобиля.

Пропала искра В ВАЗ-2107,карбюратор,бесконтактное зажигание

Пропала искра В ВАЗ-2107,карбюратор,бесконтактное зажигание

• такая же хрень не могу завестись. сначала карб. почистил не поступало топливо в камеру из слоника. завелась на подсосе попытался проехать не фига не хватает компрессии глохнет. думал отрегулирую холостой вообще заглохла. пропала искра.
• Та же история, сменил датчик холма/коммутатор и бабину, проверил замок зажигания, реакцыи 0! Решения ещ не нашл!

Эстонская Черепаха, датчик Холла не ставится там, где тромблер. Его применяют при бесконтактной системе зажигания. А в троблере контакты стираются со временем, когда-нибудь он отказывает в самый неподходящий момент. Может, карбюратор переливает. Поплавковая камера не должна быть полная. Уровень бензина регулируется подгибом язычка у поплавка, посмотрите в книжке. Там миллиметры имеют значение. Посмотрите игольчатый клапан, скорее всего, пора его менять. Может, ремень ГРМ, проверьте. У меня тоже однажды вдруг машина перестала заводиться. Поменяла коммутатор, свечи, много еще чего.. . а оказалось, ремень ГРМ порвался.

Неисправность в схеме эл. зажигания коммутатор, датчик холла бабина. Проверяется это очень просто берете простую контрольку (лампочка с проводом) включаете зажигание и проверяете наличие напряжения на бабина=12в на обоих клемах далее отключаете разъем с датчика холла и подключаете контрольку к масе и среднему выводу разъема идущему к коммутатору (зеленый провод) в этот момент должна быть искра на центральном ВВ проводе, если нет неисправность в коммутаторе, если есть проблема в датчике холла. Успехов

Ха. у нас тоже чел позавчера у дома копался с шестеркой. Оказалось сигналка глюканула и заблокировала зажигание. Скинул клемы на ночь-с утра завелась.

Датчик Холла мог сдохнуть или коммутатор

Нужно проверить контрольной лампой при включеном зажигании поступает питание на катушку зажигания или нет. Один провод лампы на любую клемму катушки. а другую на массу. Попробовать поменять комутатор. Проверить колодку, которая вставляется в комутатор, в ней бывает контакты слабнут.

Пропала искра на ВАЗ 2107 что может быть

Всем привет, пропала искра на ВАЗ 2107 что может быть ?

31 comments on “ Пропала искра на ВАЗ 2107 что может быть ”

Смотри свечи ,колпачки ,броне провода,бабину,коммутатор и крышку трамблера на наличие влаги

Инжектор? Или карбюратор? Какое зажигания? Контактное ? Без контактное?

Павел, колпачки то причем

Денис, они могут пробивать проверено

Павел, так какие колпачки ?

Павел, называй детали своими именами

Свеча не работает

свечи от спичек надо тогда заработает. стеариновые.только осторожно!

Посмотри катушку,е ли не катушка тогда провода или Свечи,

Контакты на трамлере , катушка , конденсатор , крышка трамлера , провода

Как можно на карбюраторе искру не найти

смотри контакты на трамблёре у меня было зажались и разрыва не было поэтому и свечу не даёт пасатижками отогни может быть и в обратном порядке сильно разомкнуты. если не поможет смотри катушку а лучше всего потраться на безконтактное зажигание и забудеш совсем про пропажу искры

Женя, я не могу найти искру на карбюраторе бсз на 2107 катушка камутатор новые проволка на датчик холла новые че делать

Алексей, я не могу найти искру на карбюраторе бсз на 2107 катушка камутатор новые проволка на датчик холла новые че делать

***Проводка на датчик холла

а какая искра на карбюраторе ещё можеш посмотреть реле зажигания у меня стоит над педалью сцепления под панелью руку засунеш и провода от замка зажигания к этой реле идут из за неё тоже может искру не давать я с ней долго мучался всё попеременял а оказалось провод окислился и тогорел

какая нахер искра в карбюраторе ты бы ещё в дизеле её поискал

карбюр только подаёт топливо через впускной коллектор а уже в камере сгорания искрой взрыв происходит посмотри как работает бензиновый двигатель

В бегунке трамблера есть резистор, скорее всего он окислился. Почисть его или замени.

Алексей, ты знаешь вообще электронное устройство на карбюраторном движке и какое на инжекторе?

Communities › Клуб Любителей Классики (и не только) › Forum › Помогите пожалуйста. Нет искры Ваз 2107 КСЗ Карбюратор

Ребят, помогите определить причину отсутствия искры.Реле зажигания, комутатор, катушка проверял рабочие.При этом еще и ключ поворачиваешь зажигания нет, а когда на прямую от аккумулятора плюс на катушку кидаешь, зажигание появляется но искры все равно нет.

Есть касяк в блоке мантажном — дорожку найти и прозвонить, если надо пропоять.теперь от АКБ.Как понимаю речь идёт о Б/К системе. задаёт там искру датчик Холла.Можно порверить всё используя МД-1 и АЗ-1.это две коробочки по 80руб.но всегда помогут разобраться.

Можно приобрести отдельно датчик Холла и смоделировать его работу, Так убедимся в работе основного или что-то в другом, к примеру комммутатор неисправен.

Но и это не всё, бывает то, что из колодки выскакивают адреса (порт). и тут тож нет команды и искры !

Не следует исключать и катушку !

Кинул плюс от аккумулятора на предохранитель F10,искра появилась, машина завелась.Но снять этот провод и зажигание не реагирует на поворот ключа.

бегунок пробивает на массу на ц.проводе есть а распределение не происходит ну или грм порвался.

всем привет помогите пожалуйста на ваз 2107 карбюратор нет искры на1и2 цилиндре что может быть

проверь или замени крышку трамблёра и свечные провода !

Нет искры на свечах ВАЗ 2107

ВАЗ 2107, карбюратор, нет искры. С катушки на крышку трамблера идет искра, бегунок новый, на контактах зазор и искра есть, а на свечи не поступает. Бронепровода новые, свечи тоже

• Троит при прогреве ВАЗ 2107 – 4 ответа
• Какая причина выхода из строя свечей зажигания(новых) в ВАЗ 2107 – 4 ответа
• Для чего предназначен 7-й выход в электронном блоке зажигания ВАЗ 2107 – 4 ответа
• Не заводится ВАЗ 2105 – 3 ответа
• Что будет если перепутать провода на катушке, ВАЗ Тоскана? – 3 ответа

Видимо крышка испорчена. Хоть у соседа на подмену попросите если нет возможности приобрести.

Могу предположить что Вы снимали трамблёр и установили назад не правильно. Чудес не бывает, если катушка искру выдаёт, крышка и бегунок новые, значит искра проскакивает не вовремя, бьёт между электродами крышки. Начните заново, установите коленвал и распредвал по меткам, установите трамблёр. Возможно что к этому времени бегунок окажется уже пробитым, готовьтесь приобрести новый.

• Как разобрать руль 2107? – 1 ответ
• Неустойчиво работает двигатель ВАЗ 2107 – 1 ответ
• Из-за чего утечка тока на генераторе? – 1 ответ
• Сильный нагар на свече – 5 ответов
• Какую тормозную жидкость можно заливать в ВАЗ 2107? – 1 ответ
• Какие боковые зеркала поставить на ВАЗ 2107? – 1 ответ
• Не уменьшается ток при зарядке АКБ – 1 ответ
• Какие свечи зажигания DENSO ставить на ВАЗ 2107? – 1 ответ
• Не выключается первая передача ВАЗ 2107 – 2 ответа
• В двигатель ВАЗ 2107 пошёл бензин – 2 ответа

Отсутствие искры на свечах зажигания – одна из двух базовых неисправностей, чаще всего встречающихся на автомобилях (вторая – нет подачи топлива в двигатель). Исчезновение искры или слабая искра на свечах зажигания свидетельствуют о проблемах в системе зажигания. Либо в цепи высокого напряжения, либо низкого. При этом двигатель автомобиля не запустится вовсе (как холодный, так и горячий), или будет запускаться и глохнуть (если искра есть, но слабая). Рассмотрим основные причины пропажи искры на карбюраторных двигателях автомобилей ВАЗ 2105, 2107, 2108, 2109, 21099 с контактной и бесконтакной системами зажигания.

Еще статьи по системе зажигания автомобилей ВАЗ
