Повернув АКПП, можно увидеть, как АКПП сжимается. «.почему это происходит?. Почему это происходит

Представим, что у вас немолодая уже машина с автоматической коробкой, которая вдруг начала «пинаться» при переключениях. Что делать? «Контракт» или ремонт? В первом случае вам, скорее всего, предложат агрегат, снятый с битой, угнанной или уезженной вусмерть машины с непонятным остаточным ресурсом. Во втором – «разведут» на полную переборку коробки с заменой всего подряд. Но есть и третий выход: разобраться, из-за чего именно «пинается» АКПП, и решить проблему точечно. Мы, например, избавили от этого недуга пожилой Ford Focus всего за 1 100 рублей.

Что и зачем тормозить?

ачнём с теоретического экскурса в механическо-гидравлические дебри АКПП. Будет немного скучно, но недолго.

Итак, во всех АКПП есть несколько общих крупных узлов. Первый из них — гидротрансформатор, который заменяет автомату сцепление механической коробки. Он же — ГДТ, он же — “бублик”. Второе название, как вы уже поняли, гидротрансформатор получил из-за внешней схожести с этим съедобным мучным изделием. Там есть турбинное колесо, насосное колесо и реактор. И масло. Задача ГДТ — передать вращение с маховика двигателя на вал планетарной передачи.

Планетарная передача — это и есть набор шестерён различных передач. В общем-то, тоже похоже на обычную механику: меняется комбинация шестерён — меняется передаточное число (происходит смена передач, так же, как и в МКПП). Для смены передач нужен набор фрикционов и тормозных механизмов.

Есть ещё управляющее устройство — гидроблок. Если вы когда-нибудь слышали, что в АКПП есть соленоиды, которые что-то там переключают, то откроем секрет: они стоят как раз в гидроблоке, а задача этих клапанов (которые часто называют соленоидами) – перераспределять потоки ATF (трансмиссионной жидкости) для включения нужных передач в соответствии с сигналами датчиков и прочей электроники, обработанными в блоке управления автоматом.

На планетарных редукторах АКПП стоят фрикционные диски. Они могут находиться в разомкнутом состоянии (и тогда они вращаются свободно) или смыкаться для передачи момента солнечной шестерни планетарного редуктора (как вы знаете, в планетарном редукторе шестерни вставлены друг в друга). Фрикционы в определённой последовательности задействуют шестерни передач коробки. Когда они изнашиваются, передачи могут вообще перестать включаться, а могут появляться рывки и пробуксовка в момент переключения. Собственно, износ фрикционов — наиболее частая неисправность АКПП. Но на это мы пока отвлекаться не будем.

Фрикционы собраны в пакеты, которые часто называют барабанами. Сейчас барабаны часто делят на две категории — сцепления и торможения. Первые нужны для того, о чём рассказывали выше — чтобы передавать вращение с одного вала на другой.

А вот барабан торможения нужен как раз для торможения одного из элементов планетарного механизма для выбора правильной комбинации сцепления шестерней в момент переключения передачи. Фрикционы пакета торможения — вещь уже распространённая, хотя появилась она не так давно, вместе с внедрением возможности регулировки тормозного усилия с помощью пропорциональных соленоидов PWM, VBS или VFS.

В более простых коробках рубежа 1990-2000 годов стояли обычные соленоиды, которые имели только два положения. Их так и называют on/off-соленоидами. Возможности регулировки усилия у них нет, и в таких коробках вместо пакета фрикционов торможения ставили обычные тормозные ленты, которые, охватывая барабан сверху, могли его останавливать. Для большинства скромных четырёхступенчатых АКПП такого механизма было достаточно: он проще и надёжнее, хотя по уровню “интеллекта” до тормозного барабана не дотягивает.

Откроем секрет: в процессе диагностики мы выяснили, что причиной «пинков» при переключении АКПП (на Фокусе стоит фордовская коробка 4F27E) стал именно износ тормозной ленты Overdrive. Поэтому сегодня сфокусируемся на её замене.

Износ ленты приводит к тому, что переключение с первой на вторую и с третьей на четвёртую передачи сопровождается рывками, толчками, а запущенных случаях и вовсе становится невозможным. Почему именно эти передачи? Тут сейчас будет немного сложно.

Для включения третьей передачи пакет 3-4 зажимается , а тормозная лента отпускает барабан. То есть, износ ленты на включение третьей передачи никак не влияет.

А вот при включении второй передачи тормозная лента тормозит на корпус АКПП обойму барабана Reverse и стопорит солнечную шестерню задней планетарки. Если лента изношена, то торможение барабана запаздывает, что вызывает пробуксовку и толчок.

При включении четвёртой передачи солнечная шестерня той же задней планетарки стопорится лентой точно так же.

Ну, а при работе первой передачи барабан Reverse вообще вращается в обратную сторону и лента его, разумеется, не прижимает. Так что износ ленты заметен только при переключении на вторую или четвёртую передачи.

Бой с лентой

Начнём с самой элементарной операции: ослабим гайки переднего левого колеса, которое потом надо будем снять. Теперь открываем капот и лезем под него с головой. Тут мы вытаскиваем аккумуляторную батарею, её площадку и снимаем корпус воздушного фильтра. В этом нет ничего сложного.

Теперь домкратим машину и снимаем колесо. Я бы очень советовал не оставлять машину на домкрате, а воспользоваться подставкой: так будет надёжнее. Да и домкрат нам ещё пригодится. Но если нет ни подставки, ни сильного инстинкта самосохранения, можно оставить и так. Затем можно снять локер, чтобы открыть дальнейший доступ к коробке. Совсем его можно не демонтировать, а снять клипсы, стоящие прямо напротив АКПП, и отогнуть локер в сторону. Ставим под картер АКПП домкрат (не забываем положить какую-нибудь резинку или дощечку, если не хочется менять картер).

Теперь нужно снять коробку с опоры. Тут, возможно, придётся немного помучиться. Некоторую долю мучений могут ликвидировать WD40, хорошие инструменты и развитая мускулатура рук.

Опора стоит прямо под корпусом воздушного фильтра. Своей формой она похожа на бабочку, так что иногда её называют этим нежным именем. На самом деле это мерзкая железка с резиновой подушкой, прикрученная четырьмя прикипевшими болтами. Теоретически, их можно не откручивать: они никак не мешают опустить коробку вниз. Но при опускании она смещается вперёд, а опора это делать мешает. Так что лучше повозиться с болтами.

После того как опора снята, можно опускать коробку вниз. Делать это нужно до тех пор, пока не увидите все болты задней крышки коробки. Или хотя бы их большую часть (остальные можно открутить с карданчиком снизу или сверху обычным ключом). Главное, чтобы потом можно было вытащить из-за лонжерона крышку коробки.

Откручиваем девять болтов крышки, что сделать несложно, и снимаем крышку. Она сидит на герметике, так что сама не отвалится. Но и лупить по ней молотком тоже нельзя: можно сломать. Снизу у неё есть технологический выступ, за который крышку можно поддеть отвёрткой. При отсоединении крышки может вытечь немного масла, это нормально. А вот если его много — то есть проблема, о которой пару слов я скажу чуть ниже. Крышку снимать нужно осторожно, чтобы нечаянно не вытащить с ней барабан, который эта лента и охватывает.

Мы уже рассказывали, что натяжение ленты этой АКПП можно регулировать заменой регулировочного болта. Иногда при замене ленты его советуют выкручивать — дескать, он удерживает ленту. На самом деле его можно только ослабить, этот болт всего лишь упирается в посадочное место на ленте и вытащить её не мешает. Так что просто вытаскиваем ленту и разглядываем её ради детского любопытства.

Заметить на глаз износ фрикционного слоя практически невозможно (если он ещё вообще остался). А вот излишнее замасливание ленты видно сразу. Откуда и зачем на ленте масло, если оно мешает ей выполнять прямую работу — тормозить барабан? За зажим ленты отвечает гидроцилиндр, шток которого упирается в посадочное место ленты напротив упорного болта. Со временем шток изнашивается и начинает пропускать масло. Критически давление обычно не падает, но замасливание заставляет барабан проскальзывать. Поэтому если масла слишком много, гидроцилиндр лучше тоже заменить. В нашем случае масла не так уж много, так что оставим всё как есть.

Вторая причина избыточного масла на ленте — дефект задней крышки АКПП. Особенно часто он проявляется на Маздах, где алгоритм работы немного отличается, и блокировка работает чуть жёстче. Да и крышка там сделана из более мягкого сплава, чем на коробках Фордов. Но на столь любимых нами первых и вторых Фокусах (и на других Фордах тоже) задняя крышка находится в зоне риска. Поэтому проверяем посадочное место тефлоновых колец. В нашем случае там всё прекрасно, но бывает, что паз, в котором сидит кольцо, стачивается. Начинаются пропуски масла, появляется недостаток давления, начинают гореть фрикционы и пропадают третья и четвёртая передачи.

Ну, а нам остаётся только поставить на место новую ленту (вряд ли её можно поставить неправильно) и собрать всё в обратном порядке.

Что может пойти не так?

О том, что есть вероятность внезапной необходимости заменить гидроцилиндр и заднюю крышку, я уже сказал. Но есть ещё одна небольшая сложность.

Если кто-то из предыдущих владельцев уже вкручивал самый длинный из всех регулировочных болтов, после установки новой ленты могут возникнуть сложности с включением третьей или задней передач. В этом случае нужно поставить болт на полтора-два размера короче того, что стоит у вас. В крайнем случае — слегка (на 0,5 — 0,75 мм) подточить существующий.

И, конечно же, не надо надеяться, что коробка со сгоревшими фрикционами и загаженным гидроблоком после замены ленты вдруг начнёт работать как положено. Но об этом мы поговорим как-нибудь другой раз.

У вас когда-нибудь пиналась АКПП?

Появление автоматической коробки передач в автомобиле сделало прорыв для комфорта водителя. Гидротрансформатор, соленоиды, шестерни — все это заработало единым механизмом, освободив человека от участия в переключениях скоростей. Электроника подбирает оптимальную передачу при любом стиле езды. При этом агрегат достаточно надежный, но не вечный. А потому в его работе появляются сбои, часто сопровождающиеся рывками. Портал «АвтоВзгляд» выяснил основные причины подергиваний «автомата».

То, что автоматическая трансмиссия удобнее «механической» — спорить сложно. Но ее конструкция в разы сложнее и дороже. А потому и требует к себе пристального внимания со стороны водителя. Наиболее частая неисправность АКП — подергивания при переключении, порой, сопровождаемые различными звуками в виде стуков, свиста, лязганья. И их происхождение зависит от разных причин, порой, самых неожиданных. Итак, что может вызывать «рывки» и «пинки» в работе автоматической коробки передач?

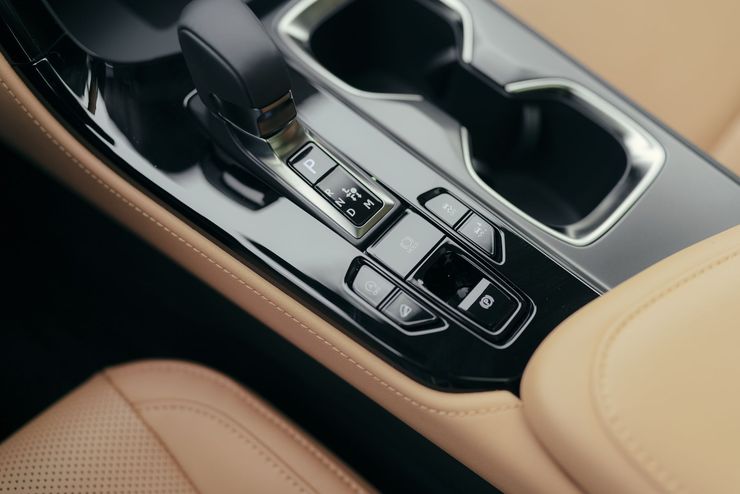

«Автомат» может «пинаться» в разных ситуациях. Например, при выборе режимов или при переходе с режима D в режим R, когда требуется двигаться задним ходом. Рывки могут наблюдаться как на прогретом агрегате, так и на холодном. Но, как бы то ни было, это всегда повод разобраться в ситуации.

Первое, из-за чего могут возникать рывки — это адаптация работы «автомата» к стилю и характеру езды водителя. Если коробка адаптивная, а автомобиль свежекупленный, то может пройти и несколько дней, прежде чем рывки уйдут. Когда электроника усвоит особенности работы водителя с педалью газа и тормоза, тогда и уйдут «пинки». Хуже дела обстоят, если этого не произошло.

Фото из открытых источников

​Впрочем, не критично, если «пинки» остаются заметными при низких температурах. Коробке попросту необходимо немного прогреть трансмиссионное масло. Как правило, на это уходит не более 1—3 минут в зависимости от температуры окружающей среды. По сути, коробка греется вместе с двигателем.

Если рывки все равно остаются, следует вспомнить, когда последний раз вы меняли масло в коробке. И меняли ли вообще. Автопроизводители заверяют, что смазка в коробке рассчитана на весь срок службы автомобиля. Однако давно уже всем известен ресурс техжидкости для любой модели любой же марки. И менять ее все же стоит. Как правило, старое масло, в котором содержатся и сажа, и стальная пудра, вызывает «рывки» при переключении с одной передачи на другую непосредственно в движении. К тому же, его смазывающие свойства уже не те, и если масло не поменять, то это грозит повышенным износом деталей агрегата.

Рывки по причине неправильного обслуживания появляются и тогда, когда есть факт недолива или перелива трансмиссионной жидкости. Здесь не работает принцип: «больше — не меньше, и уж тем более, не хуже. Нет, друзья, хуже. Коробка тут же напомнит о вашей халатности рывками при переключении с первой на вторую. Может наблюдаться снижение реакции трансмиссии — переключения будто бы запаздывают, а то и вовсе не происходят. Так что лить нужно столько масла, сколько рекомендует производитель.

Частые перегревы трансмиссии и посредственное обслуживание ведут к поломке электромагнитных клапанов подачи масла или по-простому соленоидов. Здесь также будет заметна заторможенность в переключениях и ‘пинки». Если не реагировать, и не ремонтировать коробку, то далее «автомат» начнет зависать на одной из выбранных передач и выкручивать в звон обороты двигателя, тогда, когда этого не требуется вовсе.

​Случаются проскальзывания фрикционов. Тогда рывки появляются на прогретой коробке передач, и усиливаются пропорционально с ростом скорости и выходом на более экономичные передачи. В работе коробке при этом отмечаются опоздания, и появляются не характерные для исправного агрегата шумы.

Механический износ посадочных мест или по-другому колодцев соленоидов также ведет к проблеме подергиваний. Трансмиссионная жидкость проходит в них с избытком. В результате «автомат» неверное подбирает алгоритм переключения, делая это невовремя — то опаздывая, то забегая вперед.

Неисправная система охлаждения трансмиссии, будь то клапан термостата или же забитый грязью теплообменник, ведут к перегреву коробки. В результате чего та начинает «пинаться» при старте с первой передачи и при переходе с первой на вторую. И это довольно опасная ситуация, потому как если продолжать движение, от перегрева могут пострадать и соленоиды, и гидроблок, и фрикционы, и еще много других компонентов АКП.

Когда речь заходит о рывках, вызванных неисправностью электронного блока управления трансмиссией, выявить причину рывков позволяет компьютерная диагностика. Причиной непривычной работы коробки может быть неисправность в проводки, выпавший или закисший шлейф, вышедший из строя датчик.

​Еще одной причиной того, что «автомат» начал толкаться, может стать даже двигатель. А точнее, его блок управления, который может раздавать неправильные сигналы, в том числе, и в трансмиссию. И здесь нужно разбираться с причинами, дающими неправильные команды. Они могут быть разными: от грязных форсунок до неисправности датчика массового расхода воздуха. И это также выясняется путем компьютерной диагностики.

Причины толчков бывают и вовсе неожиданными. Например, может износиться одна из опор двигателя. В этом случае мотор дает крен, и работа агрегатов уже не будет выглядеть такой гладкой.

Следите за своим автомобилем, меняйте вовремя расходники и проводите комплексное обслуживание с использованием рекомендованных производителем комплектующих. Только правильный уход за машиной продлит вашу радость от ее владения.

Фото из соцсетей.ото производителя.

Возвращаясь к вопросу о необходимости своевременной замены рабочей жидкости в АКП, особо отметим актуальность правильного выбора этого продукта для конкретной модели трансмиссии. Сегодня производятся десятки самых разнообразных модификаций подобных агрегатов, для каждого из которых разрабатываются свои спецификации масел. И это обязательно надо учитывать при их выборе или приобретении.

Как уже отмечалось, неправильно подобранная «трансмиссионка» может легко вывести коробку-автомат из строя. Впрочем, сегодня ситуация с подбором требуемых масел для АКП заметно облегчилась, благодаря появлению на рынке «автоматических» жидкостей универсального назначения. В качестве примера можно привести НС-синтетическое трансмиссионное масло последнего поколения Top Tec ATF 1800 от фирмы Liqui Moly.

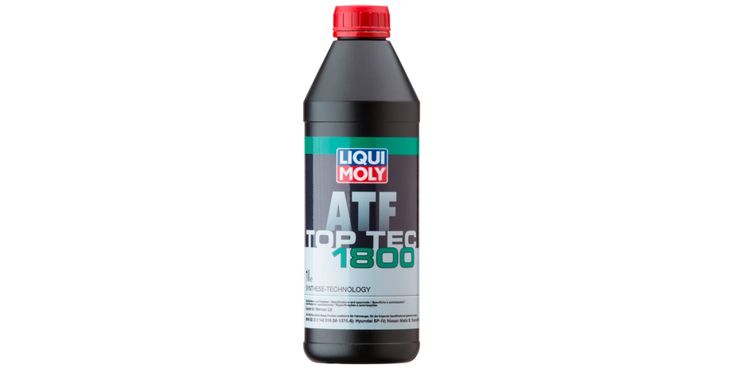

Продукт создан на основе специально отобранных маловязких масел и так называемого адаптивного пакета присадок, обеспечивающего отличную совместимость с узлами трансмиссии разных автоконцернов. В первую очередь речь идет о новых типах агрегатов, применяемых сегодня в легковушках, а также в кроссоверах и внедорожниках европейского, американского и азиатского производства. Лубрикант обладает высокой стабильностью вязкостно-температурных параметров, что весьма актуально для условий нашей страны.

Некорректное функционирование АКПП автомобиля, с рывками, толчками или пинками при включении скоростей, может быть вызвано не только поломками непосредственно трансмиссионного механизма, но и проблемами с работой других систем.

Разобраться, от чего пинается автомобильная коробка автомат, важно, ведь от правильности постановки предварительного диагноза зависит эффективность ремонта агрегата.

Что значит — коробка автомат «пинается»

Понятие «пинается коробка» означает рывки, толчки, с дерганой и неравномерной работой трансмиссии при включении скоростей. Чаще это происходит при движении в режиме «Драйв», но не исключены проблемы и в других ситуациях.

Основные признаки и симптомы неисправности АКПП

Традиционный автомат – сложный механизм. Если автомобиль дергается при смене режима или переключении передач, нужно рассматривать несколько возможных причин этого явления в коробке, исходя из характера сопутствующих симптомов.

Сложности с работой коробки возникают при следующих обстоятельствах:

• Селектор переводят в другую позицию. При включении режима «Драйв» после паркинга машина сильно дергается при трогании с места, стоит отпустить педаль тормоза, хотя ранее такого не наблюдалось.
• При включении на автомобиле задней передачи происходят рывки в начале маневра.
• При переключении передач при движении вперед машина дергается, когда срабатывает очередная скорость. Характер этого явления можно сравнить с резким ударом в задний бампер.
• АКПП «тупит», когда автомат срабатывает с замедлением, при пробуксовке механизма.

Коробка может пинаться на холодную или в разогретом состоянии, при наборе скорости либо постоянно.

Эти процессы свидетельствуют о неисправностях оборудования, требующих устранения, пока машина полностью не встала, а ремонт еще можно провести с относительно небольшими расходами.

Причины, почему АКПП пинается

Пинки АКПП могут быть вызваны несколькими причинами – начиная от уровня масла и заканчивая проблемами в механической части.

Уровень масла

Количество трансмиссионной жидкости в автомате регламентировано. Масло не только выполняет смазочную функцию, но и управляет работой трансмиссионного агрегата.

Если жидкости меньше, чем на пол-литра от установленной нормы, этого достаточно, чтобы коробка начала пинаться (с неравномерным срабатыванием скоростей).

Проверка уровня масла в АКПП

При достаточном уровне масло должно слегка вытекать

Перегрев коробки

Нормальное функционирование автоматической трансмиссии невозможно без надлежащего охлаждения механизма. Часто пинается АКПП от чрезмерного нагрева масла. Это особенно вероятно:

при частых сменах режима движения в сильную жару;

если машина застряла в грязи;

при отказе термостата охлаждающего контура или забитом радиаторе.

Проблемы с циркуляцией охлаждающей жидкости вероятны для Форд Мондео предпоследнего поколения, укомплектованных шестиступенчатым автоматом Айсин. Термостат часто заклинивает на БМВ, где установлена коробка 6НР от ZF.

Перегрев масла нередко связан с осложнением его циркуляции в системе, вследствие забитого масляного фильтра.

https://youtube.com/watch?v=JRKX9MczHVU%3Ffeature%3Doembed

Опоры двигателя и коробки передач

Если пинается коробка автомат в начале движения вперед или назад, при пуске из паркингового режима в «Драйв» или «Реверс», первое, что нужно проверить – состояние опорных узлов трансмиссии или АКПП.

При сильном износе опор мотор наклоняется вперед больше обычного, с ощутимым толчком при трогании с места.

Схема опоры двигателя АКПП

Датчики, электрические цепи

Автомат может пинаться вследствие отказа датчиков, посылающих информацию на электронный блок управления двигателем. К примеру, возможен выход из строя устройства, контролирующего массовое потребление воздуха или положение дросселя.

При таких проблемах сигнал «Чек Энжин» на приборной панели появляется не всегда, а ошибки не фиксируются при компьютерной диагностике. Если поломки и диагностируют, они ошибочно указывают на неисправности узлов, которые в полном порядке.

Характерный пример подобной ситуации – упомянутые выше модели Форд Мондео с автоматом Айсин на 6 ступеней. Автоматическая коробка начинает пинаться при неисправности клапана EGR, ответственного за рециркуляцию газов выхлопа, по работе которого ЭБУ контролирует вращающий момент двигателя для расчета переключений.

Блок управления

Неисправность электронного блока, управляющего двигателем, – еще одна вероятная причина, почему начинает пинаться автомат. Этот узел устанавливают в качестве отдельной единицы или интегрируют в силовой агрегат.

Если конструкция позволяет, проверить исправность ЭБУ можно путем временной установки исправной платы, чтобы убедиться, что дело именно в электронном блоке. При применении аналога той же модификации не нужно перепрограммировать устройство, что упрощает проверку и последующий ремонт.

Неисправный ЭБУ подлежит восстановлению. Но перед демонтажем считывают коды ошибок с блока, поскольку память снятого устройства обнуляется. Это делает диагностику невозможной.

https://youtube.com/watch?v=pU5WF-bOTYY%3Ffeature%3Doembed

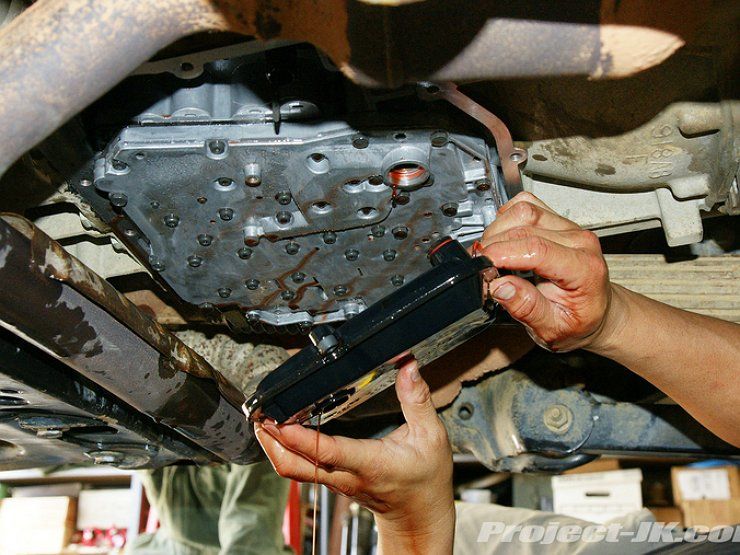

Гидроблок и соленоиды

Наиболее частая причина того, что автомат пинается при работе – изношенные соленоиды или загрязненная трансмиссионная жидкость, препятствующая нормальному срабатыванию клапанов.

Наиболее важный клапанный узел в гидроблоке коробки – основной регулятор, ответственный за давление масла в контуре. Эта неисправность особенно характерна для автоматов марки DР французского производства.

Гидроблок и соленоиды АКПП

Изношенные или поврежденные соленоиды при возникновении проблем по механической либо по электрической части восстановлению не подлежат – их нужно только менять. Но если дело лишь в грязном масле, проблему с коробкой можно решить промывкой и очисткой гидроплиты.

Механические части

Скорости в автомате срабатывают путем соединения в разных комбинациях пакетов фрикционов или ленточных тормозов, блокирующих определенные зацепления в планетарных рядах. Вследствие износа, возможны пробуксовки, проскальзывания элементов, а коробка начинает пинаться при работе.

В некоторых моделях АКПП проблему не решает замена отдельных деталей. Поэтому приходится менять пакет в сборе. Причина в том, что даже оригинальные новые запчасти для коробки не обеспечивают нормального функционирования механизма.

Планетарные ряды и фрикционные пакеты АКПП, дифференциал находится на валу

Дополнительные возможные причины

Перечисленными неисправностями автоматических коробок дело не ограничивается. Автомат может пинаться по причине применения некачественного масла, при нарушении изоляции проводки и прочее.

В некоторых моделях коробок предусмотрена дополнительная плата, управляющая гидравликой, установленная непосредственно на гидроблоке. Этот совмещенный узел называют мехатроником. Любой отказ блока, управляющего гидравликой, ведет к некорректной работе автомата, когда дергается АКПП при движении.

Что делать, если коробка начала пинаться

Если появляются толчки при переключении передач АКПП, нужно в первую очередь решить, что делать в данной ситуации. Ввиду сложности конструктивного устройства современных автоматических коробок, необходимости применения специального диагностического и ремонтного оборудования, лучший выход – обратиться в сервисный центр.

Самостоятельный ремонт возможен, если владелец обладает необходимыми знаниями и навыками, но не всегда гарантирует успешного результата.

Если трансмиссия начала пинаться при движении, обычная замена масла не поможет. Требуется детальная ревизия механизма, с проверкой износа деталей коробки и установкой новых элементов взамен вышедших из строя.

https://youtube.com/watch?v=OZRDNOGwaDo%3Ffeature%3Doembed

Советы от механиков и опытных водителей

Чтобы избежать проблем, при возникновении которых начинает пинаться автомат, механики и опытные водители рекомендуют следующие профилактические меры:

Регулярно менять трансмиссионную жидкость, даже если в руководстве от изготовителя указано, что смазка заправлена на весь срок эксплуатации коробки. При обновлении масла меняют и масляный фильтр, чтобы не создавать препятствий для нормальной циркуляции жидкости в системе.

Для замены использовать жидкость марки, рекомендуемой разработчиками автомата, избегая смешивания составов разных производителей даже со сходной формулой и характеристиками.

Прогревать коробку, стоя на месте с запущенным двигателем, перед началом движения, двигаясь плавно первое время, пока трансмиссия не разогреется, особенно при выезде в холодное время года.

Избегать сильных пробуксовок при езде по бездорожью.

Отказаться от агрессивной манеры вождения, с резкими ускорениями.

Регламентированная эксплуатация трансмиссии, с соблюдением режима, предусмотренного мануалом от изготовителя, обеспечит штатную работу автоматической коробки на длительный срок. Но если автомат начал пинаться, необходимо принимать срочные меры, пока незначительная поломка не привела к серьезным проблемам.

Сталкивались ли вы с подобным «симптомом»? С чем было связано его появление? Поделитесь своим опытом в комментариях. Сохраните страничку в закладках, чтобы не потерять полезные советы от механиков и автовладельцев.

Почему пинается автоматическая коробка передач

Как известно, автомобили с АКПП или РКПП (АМТ), а также вариаторами в последнее время активно вытесняют транспортные средства, оснащенные простой механической коробкой передач с ручным переключением (МКПП).

С учетом того, что существует большое количество различных автоматических трансмиссий, в этой статье мы поговорим о гидромеханической АКПП с гидротрансформатором. Если точнее, рассмотрим основные причины, по которым возникают толчки при переключении АКПП, почему коробка пинается, дергается АКПП и т.д.

Что значит, пинается коробка «автомат»

Итак, автовладельцы часто сталкиваются с тем, что различные неисправности автоматической коробки передач значительно снижают комфорт при езде или же делают полностью невозможной дальнейшую эксплуатацию ТС с таким типом трансмиссии.

Как правило, чаще всего машина с АКПП начинает дергаться, при переключении передач происходят рывки, толчки, удары. Реже передачи могут быть «затянутыми», возникает задержка переключений, происходит так называемая пробуксовка.

Сразу отметим, на практике пинки АКПП выглядят таким образом:

• в момент перевода селектора (например, из положения P в положение D или R) в разные режимы водитель ощущает сильный толчок, удар или рывок, которого ранее не было.
• при езде на разных передачах (как в момент повышения, так и понижения передачи) автомат дергается, пинается и т.д. По ощущениям толчки АКПП напоминают легкий удар в задний бампер, после чего машина резко подается вперед.

Также АКПП может толкаться только на холодную, пинки коробки — автомат появляются на горячую или же происходят постоянно. Еще можно отметить, что коробка может толкаться только на определенных передачах (например, при переходе с 1-й на 2-ю, с 3-й на 4-ю и т.д.).

Так или иначе, такая работа коробки передач указывает на возникновение проблем и необходимость проведения диагностики АКПП. При этом по тем или иным косвенным признакам, указанным выше, можно попытаться более точно определить характер неисправности.

Почему пинается коробка «автомат»

Прежде всего, гидромеханическая автоматическая трансмиссия представляет собой достаточно сложный агрегат. В устройстве АКПП использовано большое количество устройств и разных механизмов.

Вполне очевидно, что исправная работа автомата напрямую зависит от уровня, качества, свойств и состояния жидкости ATF. Если жидкость грязная, потеряла свои свойства и т.д., тогда коробка неизбежно начнет толкаться и пинаться во время переключения передач.

С учетом того, что у гидромеханического автомата соединение с двигателем реализовано через гидротрансформатор (гидромуфту, ГДТ), получается, что именно рабочая жидкость передает крутящий момент.

При этом масло ATF работает под нагрузкой, сильно разогревается, в нем накапливаются продукты износа самой коробки и т.д. В результате вязкость жидкости меняется (происходит разжижение или АТФ густеет). В любом случае, как на густом масле, так и на жидком, коробка будет переключаться рывками, толкаться и пинаться.

Более того, на практике изменение свойств жидкости АТФ происходит уже к 40-60 тысячам км. пробега. Еще нужно учитывать, что если автомобиль новый или коробка была в ремонте, после окончания обкатки агрегата ATF лучше поменять (через 5-10 тысяч).

В противном случае зачастую агрегат, рассчитанный, в среднем, на 250-300 тыс. км. пробега выйдет из строя уже к 150 тысячам. При этом первые признаки надвигающейся проблемы проявятся в виде толчок и рывков к 100-120 тысячам.

Рано или поздно фильтр забивается, то есть ATF в условиях снижения пропускной способности фильтра хуже прокачивается. Результат — давление масла в коробке автомат уменьшается. В таком случае нарушается работа фрикционных дисков, которые не успевают остановиться в строго заданный момент. Фрикционы проскальзывают, а водитель ощущает такое проскальзывание в виде толчка при переключении передач.

Если же давление масла снижается, фрикционы не обеспечивают должного сжатия и начинают проскальзывать, а также сильно изнашиваться. От проскальзывания нагрев растет, масло в коробке автомат становится черным, появляется запах гари.

Вполне очевидно, что проблемы с фрикционами означают, что шестерни не останавливаются и не отпускаются в нужное время. Это приводит к тому, что при переключении передач трансмиссия дергается или пинается, водитель ощущает удары и рывки.

Обратите внимание, такая поломка является серьезной, то есть заменой масла в АКПП и фильтра проблему уже не решить. Другими словами, коробку нужно снимать, разбирать, проводить дефектовку, а уже затем в рамках ремонта менять фрикционы и другие изношенные элементы.

Перегрев ATF в АКПП и низкое давление трансмиссионной жидкости

Начнем с того, что многие АКПП (исключением являются некоторые виды «автоматов» на бюджетных малолитражках) имеют дополнительный радиатор охлаждения масла. Данное решение необходимо для того, чтобы понизить температуру рабочей жидкости и сохранить ее вязкость.

Такое решение, с одной стороны, позволяет вытеснить грязное масло и произвести замещение свежей жидкостью. Однако минусом такого способа замены является то, что поддон коробки не снимается, не происходит промывка поддона и очистка магнитов от стружки, не выполняется замена фильтра АКПП и т.д.

В результате радиатор не промывается, грязь и отложения из поддона попадают в радиатор, еще сильнее забивается фильтр коробки автомат. Загрязнения также попадают в гидроблок (гидроплиту), засоряются соленоиды (клапаны) и т.д.

Становится понятно, что в таком случае через забитый фильтр не проходит жидкость в полном объеме, а также возникает перегрев АКПП по причине низкой пропускной способности тонких каналов масляного радиатора.

Получается, такую замену можно производить только тогда, когда владелец твердо уверен, что внутри коробки все чистое. На практике оптимально чередовать аппаратную замену с классической, то есть со снятием поддона, чисткой, заменой фильтра и т.д.

Главной задачей устройства является создание нужного рабочего давления жидкости. Если же производительность насоса падает, появляются пинки, автомат дергается, появляются заметные толчки

Если же каналы окажутся забитыми грязью и продуктами износа, гидроблоке забьются, давление упадет, фрикционы начнут проскальзывать. По этой причине очень важно не допускать загрязнений гидроблока, своевременно меняя трансмиссионную жидкость и фильтр, избегать замен методом вытеснения, не допускать перегревов АКПП, которые приводят к «сворачиванию» масла.

Такое решение позволяет подавать жидкость под давлением через каналы гидроблока строго к определенным передачам (фрикционами отпускается или зажимается необходимая шестерня). Так вот, соленоиды достаточно часто перестают корректно работать, не производя перекрытие или открытие каналов в гидроплите.

Для решения проблемы потребуется снять гидроблок, производить разборку, чистку каналов. Затем проверяется работоспособность соленоидов, после чего принимается решение о ремонте или замене проблемных элементов.

Проблемы ЭБУ коробки «автомат», датчиков, электрических цепей

Начнем с частых проблем. Прежде всего, страдает проводка, через которую приходит питание на соленоиды. Провода подводятся к соленоидам от ЭБУ коробкой передач, а сам блок посылает электрические импульсы для управления их работой.

Как правило, провода на соленоиды имеют свойство окисляться, также могут возникать повреждения. Простыми словами, если нет контакта, работа коробки-автомат нарушается.

Напоследок отметим, что электронный блок управления коробки автомат тесно взаимодействует с ЭБУ двигателем, а также принимает показания от различных датчиков ЭСУД. Это значит, что выход из строя тех или иных отдельных устройств (например, датчик скорости, ДПДЗ и т.д.) может также привести к сбоям в работе АКПП.

Подведем итоги

Как видно, причин, по которым появляются пинки АКПП, достаточно много. Как правило, если коробка автомат начинает работать некорректно, на панели загорается сигнальная лампа A/T или «чек» двигателя. Индикатор указывает на те или иные неисправности, при этом компьютерная диагностика позволяет считать коды ошибок.

Однако сложности могут возникать тогда, когда проблема именно по «механической» части, а не по части электрики. В этом случае диагностировать неполадку сложнее, зачастую требуется снятие и разборка АКПП.

Ели же имеют место именно толчки, то есть пинается коробка автомат, что делать в этом случае, мы уже говорили выше. Однозначно, эксплуатировать ТС дальше нельзя. Начать следует с диагностики, проверки уровня АТФ, затем нужно поменять масло ATF и масляный фильтр. Причем замена должна быть проведена путем слива с очисткой поддона, а не вытеснения рабочей жидкости под давлением.

Как работает коробка-автомат: классическая гидромеханическая АКПП, составные элементы, управление, механическая часть. Плюсы, минусы данного типа КПП.

Автоматическая коробка передач (АКПП, АКП) «классического» типа с гидротрансформатором: устройство и принцип работы. Плюсы и минусы гидромеханической АКПП.

Как устроен вариатор, чем данный тип коробки отличается от механической КПП, АКПП или роботизированной трансмиссии. Преимущества и недостатки вариатора.

Устройство и принцип работы роботизированной КПП. Отличия роботизированных коробок передач от гидротрансформаторной АКПП и вариатора CVT.

Стыковка коробки передач и двигателя автомобиля. Соединение механической и автоматической трансмиссии с ДВС: на что обратить внимание, особенности и нюансы.

Что такое КПП в автомобиле: назначение коробки передач, виды коробок передач, принцип работы, отличительные особенности трансмиссий.

Как я избавился от пинка при включении «D» на АКПП

Ремонт автоматической коробки передач – это очень дорогостоящая процедура, которую далеко не на каждом автосервисе смогут выполнить на достойном уровне. Если этот агрегат еще не полностью отказал, но уже наблюдаются первые признаки серьезных неприятностей, то необходимо как можно скорее приступить к их устранению.

Когда на моем автомобиле стали наблюдаться своеобразные пинки при переводе селектора из положения «P» в «D», мне удалось полностью устранить эту проблему всего за 1000 рублей.

После Замены Масла Акпп Стала Пинаться

Пинается коробка автомат: что делать, причины

Автоматическая коробка передач — это очень удобно. Про ручку селектора передач можно практически забыть. Но АКПП в ремонте на порядок дороже, что касается надежности, то тут многое зависит от марки автомобиля и типа коробки. Немалую роль играет и отношение водителя, его стиль езды и обслуживание. Давайте поговорим о том, из-за чего пинается коробка автомат, что делать в таком случае и как устранить проблему.

Немного общей информации

Существует огромное количество причин, из-за которых автоматическая коробка передач начинает пинаться. У многих это сразу вызывает панику. Но лучше успокоиться, так как зачастую проблема устранима и не требует вмешательств в АКПП. Хотелось бы сразу отметить, что автомат — это, конечно, удобно, но за ним нужно более тщательно следить. Отчет «замена масла акпп 3.0 tdi casa» трансмиссия. После замены масла коробка стала дергаться после ремонта акпп и замены масла. Отсутствие рекомендаций завода относительно сроков (да и вовсе необходимости) замены масла в коробке, является лишь одной из причин выхода из. В 70% случаев пинки появляются именно из-за несвоевременного обслуживания узла.

Кто-то считает вообще лишним менять масло и фильтры в АКПП, а при возникновении пинков при переходе на повышенную или пониженную передачу сразу обвиняют производителя в том, что коробка низкого качества, ломается, плохо работает и т. п. Но если соблюдать регламентные сроки по обслуживанию, то обычно АКПП работает достаточно долго, в зависимости от марки автомобиля, от 100 до 300 тысяч километров без капитального ремонта.

Пинается коробка автомат

Первое, на что стоит обратить внимание, это на уровень масла в АКПП и его состояние. Как уже было отмечено выше, многие не считают нужным менять ATF, но это неверно. Все производители рекомендуют выполнять полную замену каждые 100-150 тысяч километров пробега, а частичную — каждые 60-80 тысяч.

Еще одна причина — залито не соответствующее масло. Многие производители в инструкции по эксплуатации указывают необходимую АТФку. Водители же далеко не всегда следуют этим рекомендациям и льют то, что считают нужным. В результате возникают пинки, рывки, нестабильная работа или несвоевременное переключение передачи. U341 акпп стала пинаться после замены муфты. Общие вопросы акпп, раздатка, кардан, приводные валы, редуктор, вискомуфта и т.п. Если так продолжать ездить и дальше, то можно докататься до капитального ремонта. В любом случае причину необходимо найти как можно быстрее, если вы заметили, что пинается коробка автомат. Что делать в этом случае? В первую очередь проверьте уровень масла АКПП. Зачастую это делается на прогретой заведенной машине. Многое можно понять и по цвету АТФ. Подробный процесс замены масла в акпп и мкпп на рено меган 2, фотоотчёт, видео-контент, советы мегановодов. Потемнение или осветление говорит о том, что самое время выполнить замену.

Правила испытания

Испытывать автомобиль необходимо только на ходу, при средних оборотах коленчатого вала. Выбрав относительно свободный участок пути, разгоните автомобиль до разрешенной на данном участке скорости. Время от времени, нажимайте на педаль газа, повышай обороты.

Автомобиль должен четко реагировать на эти нажатия. При отпускании педали газа обороты не должны «зависать». Ускоряться и замедляться автомобиль должен плавно. Если же наблюдаются рывки, особенно на подъеме, то необходимо диагностировать причину этого явления.

Если при плавном разгоне автомобиля отмечаются рывки, то это может быть связано с неравномерным или непостоянным поступлением топлива. Некорректная подача топлива может быть связана с неисправностью бензонасоса. Если автомобиль инжекторный, то, скорее всего, понадобиться заменить электро бензонасос на новый.

Если же автомобиль оснащен карбюраторной системой питания, то можно попытаться отремонтировать бензонасос. Для этого необходимо демонтировать крышку бензонасоса.

Чаще всего, причиной дерганья является отсутствие или деформация уплотнительного кольца. Из-за этого кольца, которое предназначено для уплотнения клапана, возникает разгерметизация бензонасоса, следствием чего является некорректная подача топлива. Устранить эту неполадку можно самостоятельно, восстановив герметичность бензонасоса или заменив клапан. При наличии запасного клапана и уплотнительного кольца, ремонт займет очень мало времени.

Фрикционы

Сгоревшие фрикционы – более крупная поломка, которая потребует серьезного вмешательства в трансмиссию. Ее разбирают и устанавливают новый пакет дисков. Это единственное решение проблемы.

Причины толчков при переключении передач

Бывает такое, что толчки появляются при переключении на пониженную или повышенную скорость. Разберем причины и варианты устранения проблемы.

Недостаточный уровень жидкости в трансмиссии

Нехватка смазки приведет к некорректной работе агрегата в целом. Если переключать скорости с первой на вторую или третью стало сложнее, нужно произвести диагностику уровня масла.

Способ устранения

Убрать проблему пинков АКПП на горячую в случае нехватки жидкости можно путем ее добавления в систему.

Важно учесть один момент. При добавлении масла в коробку передач можно использовать только такую жидкость, которая уже залита в трансмиссию. Если смазки будут разные по составу, это может привести к их смешиванию и потере свойств. В результате потребуется полная замена вещества. Необходимо произвести диагностику уровня смазочного материала в трансмиссии и удостовериться в том, что причина нехватки не связана с его утечкой. Такая проблема может возникнуть при износе сальников или уплотнительных элементов. Потребуется слить все масло из системы, после чего снова его залить.

Подробное видео на тему устранения протечки трансмиссионной жидкости на примере автомобиля Mercedes представлено ниже (материал снят пользователем StaniSlav B.).

Грязное масло трансмиссии

Загрязненная жидкость в коробке передач часто становится причиной появления толчков и пинков. Отложения обычно образуются в результате смешивания разных масел или при длительном использовании одной смазки.

Устранить проблему такого плана можно путем тщательного очищения коробки передач. Для этого используется специальное промывочное масло. В зависимости от объема грязи в системе, выполнение этого процесса может потребоваться несколько раз. Нужно сделать следующее:

• Прогрейте мотор до рабочей температуры.
• Подставьте под трансмиссию старое ведро или обрезанную бутылку. Тара будет использоваться для сбора отработанной смазки.
• Открутите пробку слива или болты на поддоне картера, подождите, пока из системы выйдет вся жидкость, закрутите обратно.
• Предварительно ознакомившись с инструкцией на этикетке упаковки, залейте в коробку передач промывочное масло в необходимом объеме. Включите двигатель и выполните контрольную поездку.
• Слейте смазку из системы еще раз и проверьте ее качество. При необходимости выполните повторную очистку агрегата.
• Добавьте в коробку новое масло.

Подробная инструкция по самостоятельной промывке АКПП на примере автомобиля Mercedes Vito представлена каналом Секретный Гараж.

Проверка соленоидов

Система автоматической КПП включает соленоиды, которые представляют собой клапана, закрывающие / открывающие каналы. По ним циркулирует гидрожидкость. Количество соленоидов на машине зависит от сложности схемы автомобильной системы. Их поломка вполне может являться причиной того, почему пинается АКПП. Также, если на стоячем транспорте в ручном режиме переключать с 1 на 2 передачу или наоборот, будут отмечаться удары, необходимо проверить соленоиды.

Как быть, когда автоматическая КПП «пинается» при торможении

Малейшие изменения в работе автоматической коробки передач должны насторожить владельца авто. Первая причина, выступающая свидетелем неполадок и изменения работы агрегата – толчки и рывки при переключении передачи «вверх», то есть при разгоне.

Но иногда тревожный признак проявляется при торможении. Чаще всего, это знак того, что проблемы с АКПП серьёзные и дальше будут прогрессировать, ухудшая ситуацию внутри машины.

Радиатор

В отличие от механической коробки, автоматическая всегда укомплектовывается радиатором. Он необходим для охлаждения АТФ-масла, поскольку оно является рабочей жидкостью в данном механизме и нагревается от давления. Радиатор призван охладить ее до нормальных температур – 80 градусов Цельсия. Без теплообменника АТФ-жидкость существенно нагревается и меняет свои характеристики. При 100 и выше градусах это масло попросту сворачивается и уничтожает коробку изнутри.

Со временем, внутри радиатора оседает грязь и налет. Особенно это проявляется при замене масла без установки нового фильтра и чистки поддона. Вся грязь, что была внизу, поднимается и забивает собой каналы теплообменника. Также страдают и патрубки, что идут к радиатору. В результате жидкость не может нормально циркулировать и охлаждаться. Она перегревается и становится смертельной для автоматической коробки. Из-за грязного радиатора нередко дергается движок при включении АКПП.

Как решить эту проблему? Устраняется она только путем механической очистки. Радиатор снимается наружу и промывается несколько раз новой АТФ-жидкостью под давлением. Только так можно гарантировать чистоту его внутренних трубок. Если на АКПП при включении передачи дергает машину, можно попробовать снять радиатор, прочистить его и заодно заменить АТФ-жидкость. В большинстве случаев проблемы с пинками пропадают.

Возможные варианты решения проблемы

Избавиться от пинков при переключениях автоматической КПП в большинстве случаев помогают следующие приемы:

• Полная замена трансмиссионного масла, при этом желательно заливать оригинал. При замене осуществляется чистка поддона и магнитов, заменяется фильтр. Поддон во время профилактических работ обязательно снимается.
• Полная разборка коробки с целью прочистки клапанов. Операция особенно важна для клапана линейного давления.
• Проведение двух вышеназванных процедур вместе с диагностикой коробки-автомата. В процессе тестирования важно проверить сопротивление клапанов.
• Помывка АКПП с использованием специально предназначенного для этого средства.
• Обновление прошивки управляющей автоматики. Возможна в условиях сервисного центра для новых коробок-автоматов. При этом устраняются не только толчки при переключении передач, но достигается плавность работы и улучшаются показатели экономичности расхода топлива.

В последнее время многие сервисные центры по обслуживанию АКПП сталкиваются с выходом из строя понижающего резистора, который присутствует практически во всех видах коробок данного типа. Он служит для понижения тока на управляющем клапане главной магистрали, который управляется соленоидом линейного давления. То есть, он участвует в процессе смягчения переключения передач, понижая ток, подающийся из управляющего блока на соленоид.

Если его выбросить из цепи, переключение будет происходить при максимальном давлении, которое может создать маслонасос – слишком резко и некомфортно, с ощущением пинка. Для выявления проблемы находят месторасположение резистора и проверяют его сопротивление омметром. Если оно отличается от номинального в ту или иную сторону, его меняют на новый или изготавливают из соединенных параллельно купленных в радиомагазине деталей, так как через них будет проходить достаточно большой ток.
