Любой, уважающий себя автомобилист перед тем, как отрегулировать сцепление на ВАЗ 2114, изучит устройство узла. Это поможет грамотно подойти к решению вопроса и не допустить ошибок.

Конструкция с применением механического привода проста и надежна. По сравнению с гидравликой трос нуждается в минимальном обслуживании, а его смена не сопряжена с трудоемкими процессами.

Механический привод состоит из следующих элементов:

• Регулируемый трос в оболочке.
• Педаль управления.
• Рычаг вилки выключения муфты.
• Кронштейн крепления наконечника оболочки троса.
• Кронштейн педалей тормоза и муфты.

Механизм служит для передачи усилия от педали к вилке выключения, которая, в свою очередь, отводит фрикционный диск от маховика. Использование тросовой передачи позволяет избежать таких крупных проблем, как протечка жидкости и периодическое удаление воздуха из системы управления муфтой. В этой цепи самое слабое звено – трос, качество которого временами оставляет желать лучшего. Поэтому замена троса на Samara – довольно частое явление.

Между тем, вопрос, как отрегулировать сцепление на автомобиле ВАЗ 2114, остался актуальным и для тросового механизма. Установка нормативных значений гарантирует оптимальную плотность прилегания ведомого диска к плоскости маховика и корзины при включенной муфте. Также конструкция обеспечивает из салона через педаль полное разъединение (выключение) указанных выше деталей.

Когда нужна регулировка привода муфты Lada Samara?

Как показывает практика, виновниками поломок муфты чаще всего являются сами автовладельцы. Резкий, с «пробуксовкой» старт, а также продолжительное удержание педали в выжатом состоянии, негативно сказываются на работоспособности механизма. Наличие шума или вибрации при переключении передач говорит о неполадках в трансмиссионной линии.

Ниже перечислены несколько признаков, при наличии которых следует выполнить регулировку:

• Падение мощности по причине «пробуксовывания», т.е. ненадежной связи диска с маховиком.
• Затруднения при переключении передач.
• Изменение расстояния хода педали муфты (норма – от 125 до 135 мм).
• Рывки или заедание при нажатии на педаль.

Автомобилисты, знающие, какое сцепление выбрать для Lada 2114, скорее всего, будут устанавливать его вместе с тросом. Замена любого элемента муфты должна заканчиваться настройкой привода, как и изменение хода педали.

Ход педали меряют линейкой, которую упирают в пол. Расстояние между нижней и верхней точками положения педали должно быть в пределах 125-135 мм. Максимально допустимая величина – 160 мм. Если ход педали выходит за границы этих параметров, то можно говорить об износе фрикционных накладок ведомого диска.

Как отрегулировать сцепление самостоятельно?

Суть операции состоит в принудительном изменении длины «рубашки» тросика, за счет чего происходит изменение величины хода педали муфты. Для выполнения процесса нет необходимости в наличии высокой квалификации – вполне достаточно немного свободного времени и желания.

Специалисты отработали неплохой алгоритм, как отрегулировать трос сцепления на ВАЗ 2114, он состоит из следующих пунктов:

• Открыть моторный отсек и отключить «минус» АКБ.
• Для удобства работы отсоединить шланг от воздушного фильтра и снять его.
• Используя два гаечных ключа «на 17», вращать гайки наконечника, и установить нужный ход педали.
• Нажать на педаль муфты несколько раз и измерить еще раз расстояние от нижней до верхней точки положения педали.
• Затянуть гайки и установить воздушный фильтр на штатное место.

Во время настройки следует обратить внимание на состояние троса. Если на «рубашке» имеются потертости, а стальные волокна частично порваны, то придется заменить трос привода муфты Lada Samara. Зачастую на наконечнике наблюдается коррозия, затрудняющая вращение гаек. Для решения проблемы подойдет WD-40. Нелишним будет осмотреть втулки педального кронштейна, а при сильном износе заменить их.

Сама по себе конструкция сцепления на автомобиле ВАЗ-2114 (Самара-2), была изменена и отличается от того, что было установлено на «классических» моделях семейства ВАЗ. Главные изменения коснулись системы регулировки, управления, ходом движения на вилке сцепления. И, если, ранее они были гидравлическими, то сейчас её движение приводится про помощи троса сцепления.

Пошаговый порядок натяжения тросика

Для того, чтобы изменить длину троса сцепления, нам понадобится в работе лишь гаечный ключ.

• Первым делом открываем капот и ищем на корпусе КПП гайки расположенные с самого конца узла регулировки. Два болта на 17.
• Далее, ослабляем затяжку контрящейся гайки, а затем изменяем положение регулировочной, закручивая или откручивая её до необходимой длины.
• Когда гайка будет накручиваться, то педаль сцепления будет подниматься, увеличивая длину своего расстояния, а если будет откручиваться, то расстояние до пола будет сокращаться, прижимая педаль ближе к полу.

Бесспорно, что подобные работы намного легче проводить в компании помощника.

Во время проведения подобных процедур, убедитесь в том, что сам по себе трос сцепления целый, на его корпусе и оболочке отсутствуют повреждения и задиры, а также то, что он сам, свободно передвигается внутри поддерживающих его элементов. Если что-то подобное будет обнаружено, то трос лучше всего заменить на новый, так как износ поддержанного будет только увеличиваться, и говорить о надёжность произведённых работ нельзя.

Проверка работы

После того, как вы закончили эти работы, необходимо проверить правильность проведённых работ.

• Сначала замеряем ход педали сцепления.
• На выключенном двигателе выжимаем несколько раз педаль сцепления и возвращаем её на своё место.
• Далее, производим новый замер и уточняем полученные показания.
• Если они не изменились по сравнению с первыми замерами, то работы произведены, верно, и первый этап проверки можно считать оконченным.
• А если они отличаются от первых показателей, значит, контрящаяся гайка была закручена не плотно, и процесс регулировки необходимо проводить вновь.

Среди автолюбителей есть одно правило! Правильно отрегулированное сцепление, должно начинать схватываться примерно посередине хода движения педали.

Окончательно сказать об исправности и правильно отрегулированном сцеплении может следующий тест:

• Автомобиль должен быть установлен на ровную поверхность, «ручник» должен быть включён, двигатель запущен.
• Далее, включаем передачу и пробуем начать движение.
• Если в этот момент, когда педаль сцепления не зажата, автомобиль заглох, то это значит, что регулировка выполнена правильно.
• А если этого не случилось, автомобиль работает на включенной передаче при не нажатой педали сцепления, то это будет говорить, о пробуксовке сцепления, которая будет нуждаться в регулировке.

Конструкция

Привод, механического типа на ВАЗ-2114 несмотря на то, что имеет наименее простую конструкцию, нисколько не уступает в надёжности гидравлическому аналогу. Его система состоит из регулируемого в длину троса, запечатанного в специальную противокоррозийную оболочку, и самой педали сцепления расположенной в салоне машины, которая путём свободного хода, предназначена для передачи усилия нажатия на вилку сцепления.

Почему нужна регулировка хода троса

Эта процедура необходима для того, чтобы при достижении педали, а вместе с ней и троса сцепления определённых значений, было совершено наиболее приземистое прижатие маховика с корзиной к ведомому диску, в тот момент, когда необходима его эксплуатация. В это же время, благодаря точной регулировке этого привода, обеспечивается выключение сцепления в момент выключения педали сцепления.

Обратите внимание! Во время работы этой системы, когда рычаг находится в нейтральном положении, либо при её включении от корпуса КПП не должно исходить никаких посторонних звуков и тресков.

Контролировать состояние сцепления, не допуская появления подобной ситуации можно визуально, по нахождению педали сцепления относительно пола автомобиля, применив лишь линейку.

Значения

Оптимальные значения должны составлять от 125 до 140 мм , при замере показаний сначала на нажатой, а потом на отжатой педали. Самым максимальным значением, которое допускается при замере подобных показателей являются 160 мм , и если они превышают эти значения, то это будет означать сильный износ фрикционных накладок, а следовательно, после её регулировки, в скором времени может понадобится и замена самого сцепления.

Принцип работ по регулировке сцепления

Если после предварительной проверки вами было установлено, то что тросу сцепления необходима регулировка (т.е подтяжка – прим.), то не стоит пугаться, так как процесс подобных работ не представляет собой ничего сложного и никаких дополнительных усилий не потребует.

Подобный процесс заключается в простом изменении длины тросика и его оболочки от узла регулировки, благодаря чему его показатели способны изменяться как в наименьшую, так и наибольшую строну.

Как вы могли догадаться, если длина троса будет уменьшена, то и ход педали будет меньше, тоже самое касается и увеличения хода, остаётся лишь достичь тех заветных показателей хода педали в 12,5 сантиметров.

Жизнь автомобилиста связана с постоянным напряжением, это факт. Помимо динамики дорожного движения, которая, в принципе, не дает расслабиться водителю, существуют ещё и неприятные ситуации с неожиданным выходом из строя автомобиля. Именно во время движения, именно в потоке, или именно далеко от дома.

К таким неприятностям относятся традиционные: отказали тормоза, и пропало сцепление. Наиболее частым вопросом на форумах автомобилеводов практически всех марок и моделей, является такой, — педаль сцепления провалилась.

Безусловно, причин для того, чтобы отказало сцепление, существует много. Мы же постараемся рассмотреть несколько причин, которые способствуют тому, что педаль сцепления не возвращается.

Почему провалилась педаль сцепления?

Здесь мы рассмотрим причины, и методы их устранения в стационарных условиях. То ли на СТО, то ли ремонт сцепления своими руками в гараже. Такие операции, как замена или ремонт ГЦС или РЦС – вполне выполнимое мероприятие в условиях гаража, при наличии ремкомплекта для главного или рабочего цилиндра сцепления.

Итак, почему педаль сцепления не возвращается (педаль сцепления «проваливается»).

• порвался тросик сцепления в том месте, где заделан его наконечник. На месте эту неисправность вы вряд ли устраните, хотя, некоторые деятели рекомендуют возить с собой запасной тросик? чтобы можно было заменить неисправный тросик. Но, ведь каждую запчасть и деталь с собой проблематично возить;
• возвратная пружина либо слетела, либо лопнула. Если пружина слетела, то она возвращается на место. Если лопнула пружина, то, как и в случае с тросиком, либо на «буксире» либо своим ходом до СТО или до гаража. А как ехать без сцепления? Об этом чуть ниже;
• в систему гидропривода попал воздух. В этом случае может помочь только прокачка сцепления для удаления воздуха;
• поломалась вилка включения сцепления. И в этом случае ответ понятен – требуется замена вилки включения сцепления;
• педаль сцепления провалилась, но включить кратковременно сцепление удается только очень резким нажатием на педаль, виной всему главный цилиндр сцепления: дефекты зеркала, дефект или износ манжеты ГЦС. Проблема решается заменой главного цилиндра сцепления.

Пропало сцепление, как доехать до СТО

Всё же это случилось – педаль сцепления провалилась, и не возвращается назад. Даже при помощи ноги, всё равно не возвращается. День, интенсивное движение, и наша задача добраться до автосервиса, до гаража или, как минимум до ближайшей автостоянки.

Как доехать, если пропало сцепление, — спросите вы. Непросто, но можно. И вот пара советов, проверенных автонародом на практике.

• Двигатель должен быть выключен.
• Ставим рычаг переключения передач на первую передачу.
• Поворачиваем ключ зажигания и одновременно с запуском двигателя «даём» газу, чтобы автомобиль не заглох. Начинается движение.
• Не пытайтесь во время движения переключиться на вторую передачу. Коробка передач стоит дороже, чем вызов эвакуатора.

В принципе, таким же образом можно начать движение и со второй передачи. Но, и в том и в другом случае, нужно запомнить несколько важных нюансов:

• В тот момент, когда провалилась педаль и пропало сцепление, постарайтесь остановить авто либо на спуске (уклоне), либо на прямом участке. Но, никак не в гору. Остановитесь на подъёме, метод движения без сцепления не сработает.
• Перед тем, как начать движение, прогрейте двигатель.
• Важно! Не забывайте, что двигаться придётся на первой, максимум второй передаче. Поэтому, перед началом движения, тщательно продумайте маршрут: сколько светофоров у вас на пути, сколько перекрестков, куда и в какой последовательности вам нужно поворачивать и так далее. По возможности, проложите маршрут до места назначения, таким образом, чтобы всё время двигаться по главной дороге (чтобы не уступать дорогу).
• Не забудьте включить аварийную сигнализацию.
• Помните, ведь никто не знает о том, что у вас пропало сцепление, поэтому приближаясь к пешеходному переходу или к светофору, не нужно маневрировать. Лучше остановиться, если вы не успеваете, а затем повторить процедуру вновь.
• Если вы не уверены в своих силах, то всё же наиболее оптимальный выход: буксир или эвакуатор.

Сцепление автомобиля ВАЗ 2114 (2113, 2115) требует регулировки в случае появления его пробуксовки, либо неполного выключения (сцепление «ведет»).

А так же если сцепление схватывает либо в самом верху, либо в самом низу, что неудобно при вождении автомобиля. При этом визуально педаль сцепления может находиться выше, либо ниже педали тормоза.

Два рожковых ключа на «17».

Рулетка или линейка со шкалой не менее 20 см.

— Фиксируем автомобиль (подкладываем упоры под колеса).

— Снимаем аккумуляторную батарею (можно не снимать, но со снятой АКБ проводить регулировку гораздо удобней).

— Несколько раз нажимаем на педаль сцепления.

Регулировка сцепления автомобиля ВАЗ 2114 (2113, 2115)

Суть регулировки заключается в изменении величины рабочего хода педали сцепления за счет перемещения оболочки троса привода.

Проверяем величину рабочего хода педали сцепления.

При помощи рулетки или линейки измеряем расстояние от середины площадки педали сцепления до пола под ногами водителя. При этом коврик должен быть снят, а линейка (или рулетка) прикладываться приблизительно по траектории движения педали. Запоминаем или записываем полученное значение.

Измеряем расстояние от середины не нажатой педали сцепления до пола под ногами водителя

Нажимаем рукой педаль вниз до упора. Опять измеряем расстояние от середины площадки педали до пола. Запоминаем или записываем полученную цифру.

Измеряем расстояние от середины площадки нажатой до упора педали сцепления, до пола под ногами водителя

Вычитаем из первой (большой) цифры вторую (маленькую). Если сцепление нормально отрегулировано, то должно получиться 125-135 мм. Допускается значение до 160 мм. Если больше или меньше, то необходима регулировка так как возможно несколько растянулся тросик привода или подстерлись фрикционные накладки ведомого диска.

Регулируем сцепление.

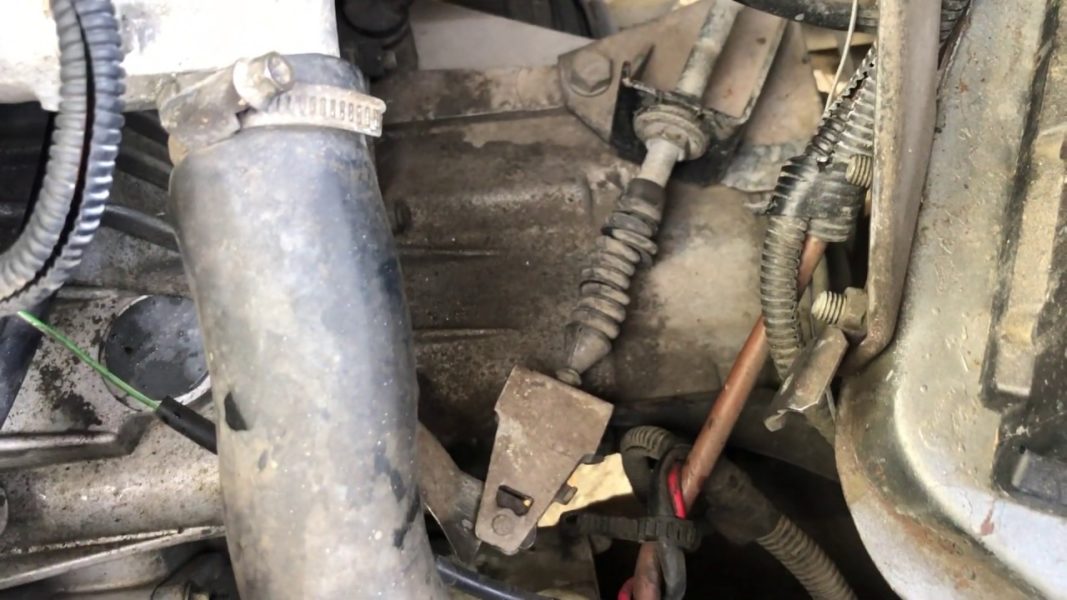

Регулировочный узел сцепления автомобилей ВАЗ 2114, 2113, 2115 расположен на коробке передач. Он состоит из кронштейна, двух гаек (регулировочной и контргайки) и оболочки троса привода (она изменяет свою длину в ходе регулировки).

Регулировочный узел привода сцепления автомобиля ВАЗ 2114 (2113, 2115) на коробке передач

Удерживая одним ключом на «17» регулировочную гайку другим таким же ослабляем затяжку контргайки.

Ослабляем затяжку контргайки, удерживая регулировочную гайку

После чего удерживаем ключом уже контргайку, а другим ключом вращаем регулировочную гайку на несколько оборотов. Если по часовой стрелке — педаль сцепления поднимается, если против — опускается. Тут нужно выбрать что именно необходимо.

Удерживая контргайку вращаем регулировочную гайку в нужную сторону

Нажимаем несколько раз на педаль сцепления.

Проверяем рабочий ход педали сцепления. Если он теперь укладывается в пределы 125-135 мм (или до 160 мм при износе деталей сцепления), то затягиваем контргайку (момент затяжки 1,5 -2,0 кгс.м). Если нет, опять немного вращаем регулировочную гайку и проверяем величину рабочего хода педали. И так снова и снова, пока не добьемся нужного значения.

Проверяем работу сцепления.

После проведения регулировки привода сцепления автомобиля ВАЗ 2114 (2113, 2115) проводим его проверку. Для этого запускаем двигатель и выжимая сцепление пробуем переключать передачи. Их переключение не должно вызывать затруднения и хруста. После чего пытаемся тронуться с места. Трогание должно быть легким и плавным. Без рывков и подергиваний. Далее резко ускоряемся. Ускорение должно происходить без промедлений. Не должно быть такого, что двигатель набрал обороты, а автомобиль не разгоняется.

Если по результаты проверки положительные, то регулировку сцепления можно считать законченной.

Примечания и дополнения

— В ряде ситуаций не удается отрегулировать сцепление автомобиля ВАЗ 2114 (2113, 2115). Например, когда износ накладок ведомого достиг критического значения, либо изношен нажимной (ведущий) диск корзины или имеется большая выработка на рабочей поверхности маховика. Либо все перечисленное вместе. Часто такие проблемы случаются на большом пробеге автомобиля (например, если от предыдущей замены сцепления наездили уже около 100 тыс км), либо стиль вождения водителя основан на постоянном удержании педали сцепления в нажатом состоянии или если установлены детали низкого качества.

В таком случае придется как минимум производить замену ведомого диска, а как максимум всего сцепления в комплекте. И уже после этого проводить регулировку.

— Номера деталей сцепления автомобиля ВАЗ 2114 (2113, 2115) для замены.

Выжимной подшипник — 2110-1601180.

Трос сцепления — 21090-1602210-10.

Ведомый диск — 11183-1601130-00.

Корзина сцепления — 11183-1601085-00.

— На автомобилях ВАЗ 2108, 2109, 21099 и их модификациях регулировка привода сцепления производится аналогично, хотя и с некоторыми особенностями. См. «Регулировка сцепления автомобилей ВАЗ 2108, 2109, 21099».

Еще статьи по автомобилям ВАЗ 2114, 2113, 2115

— Проверка исправности сцепления автомобиля ВАЗ 2113, 2114, 2115

— Буксует (пробуксовывает) сцепление на ВАЗ 2113, 2114, 2115

Подписывайтесь на нас!

Нарушение регулировки привода сцепления — частая причина его пробуксовки

Если сцепление автомобиля ВАЗ 2113, 2114, 2115 не полностью включается — буксует (пробуксовывает), то это сопровождается целым рядом признаков, не заметить которые очень сложно.

Например, автомобиль стал плохо ускорятся (двигатель ревет, а он не едет), особенно это заметно на подъеме в гору. Так же становится сложно тронуться с места, при сбросе газа двигатель может внезапно заглохнуть, увеличивается, без видимых на то причин, расход топлива. Ну, и самое очевидное — это появление горелого запаха в салоне автомобиля при работе сцеплением.

Рассмотрим основные причины неисправности «буксует сцепление на автомобилях ВАЗ 2113, 2114, 2115», чтобы в случае появления перечисленных признаков можно было быстро сориентироваться из-за чего что.

Буксует сцепление ВАЗ 2113, 2114, 2115, список причин

После проведения ремонта сцепления, замены его элементов, привода и т. д., либо в ходе предварительной регулировки возможно сцепление было «сильно затянуто», рабочий ход педали получился больше 125-135 см и «схватывать» сцепление будет высоко. В результате сцепление будет буксовать.

В такой ситуации необходимо как можно быстрее отрегулировать его привод, в противном случае происходит быстрый износ фрикционных накладок ведомого диска и ситуация с пробуксовкой быстро усугубляется. Педаль сцепления после регулировки должна находится приблизительно на уровне педали тормоза. Подробнее см. «Регулировка привода сцепления на автомобилях ВАЗ 2113, 2114, 2115».

Замасливание маховика, ведущего и ведомого дисков.

Подтекание моторного масла из-под заднего сальника коленчатого вала двигателя, сальника первичного вала КПП, болтов маховика, прокладки клапанной крышки и попадание его на трущиеся поверхности сцепления приводит к проскальзыванию ведомого диска относительно маховика и пробуксовке сцепления даже при правильно отрегулированном приводе.

Рабочие поверхности маховика и ведущего диска могут быть залиты маслом — сцепление в таком случае пробуксовывает (буксует)

Следы подтекания моторного масла можно визуально заметить на двигателе. Поможет только разборка, устранение течи (причин может быть несколько) и протирание дисков сцепления и маховика бензином (керосином, уайт-спиритом) с последующей затиркой накладок очень мелкой шкуркой. Сильно замасленный ведомый диск стоит заменить новым.

Снижение усилия (износ) демпферной (нажимной) пружины.

Лепестки нажимной пружины ведущего диска сцепления в результате постоянной и длительной работы теряют упругость, на их концах появляется кольцевая выработка от постоянного контакта с выжимным подшипником. Происходит это приблизительно на пробеге около 100 тыс. км. Сцепление начинает пробуксовывать так как нажимная пружина создает недостаточное давление на ведомый диск и он начинает проскальзывать относительно маховика. Для проверки пружины необходимо специальное оборудование, поэтому в условиях гаража поможет только замена «корзины». Замена необходима так же при величине кольцевой выработки от выжимного подшипника на лепестках более 0,8 мм.

Большая кольцевая выработка на лепестках выжимной пружины «корзины» сцепления — одна из причин его пробуксовки

Косвенно определить снижение упругости нажимной пружины «корзины» по повышенной мягкости педали при выключении сцепления (нажатии) и увеличении ее рабочего хода.

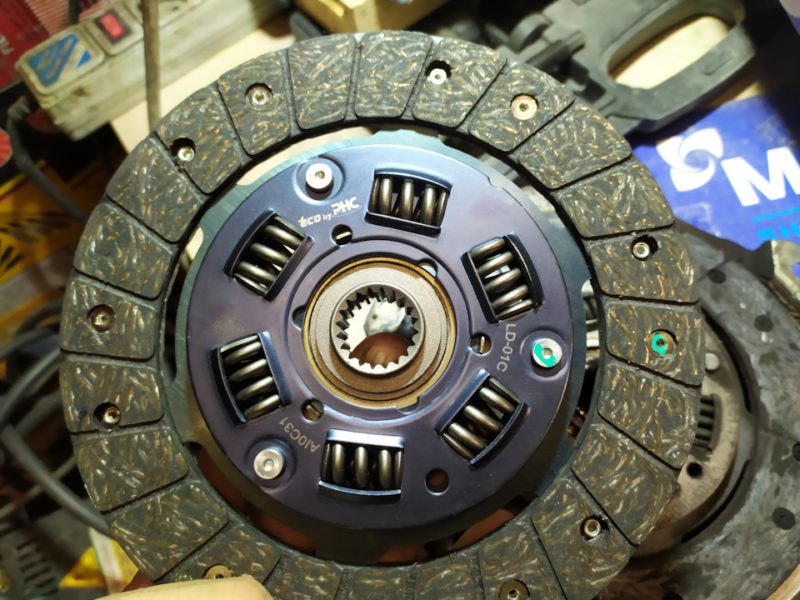

Износ, разрушение или пригорание фрикционных накладок ведомого диска.

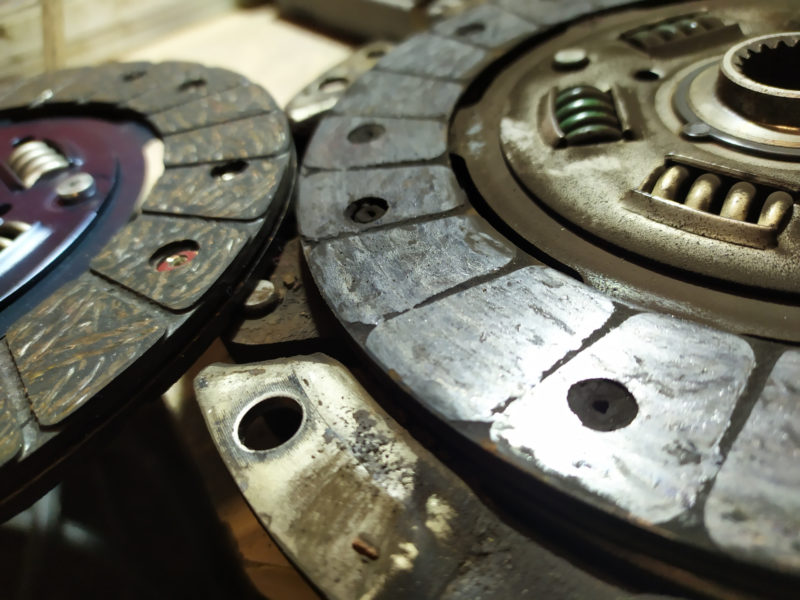

Со временем фрикционные накладки ведомого диска истираются (в среднем на пробеге 50-60 тыс. км). Ускоряет износ неправильно отрегулированный привод или привычка ездить постоянно держа ногу на педали сцепления. При износе фрикционных накладок ведомого диска сцепление начинает пробуксовывать, так как свободный ход педали увеличивается. Визуально педаль сцепления поднимается выше педали тормоза автомобиля.

Износ накладок ведомого диска сцепления — одна из основных причин того, что сцепление автомобиля буксует

При небольшом износе (накладка считается полностью изношенной, если расстояние между заклепками и рабочими поверхностями меньше 0,2 мм) пробуксовку сцепления в этом случае можно устранить регулировкой привода, а при большом износе поможет только замена ведомого диска.

Повреждение или заедание привода сцепления.

Привод сцепления на автомобилях ВАЗ 2113, 2114, 2115 тросовый. Вполне возможно повреждение тросика в оболочке (разлохмачивание, зажатие, деформация, вытягивание). Как результат — проскальзывание ведомого диска относительно маховика, по причине его неплотного прижатия ведущим диском «корзины». Необходимо проверить работу привода и заменить неисправные детали.

Изношена контактная плоскость маховика.

Неисправность характерная для машин с большим пробегом. Если износ контактной плоскости маховика более 1 мм избавиться от пробуксовки сцепления заменой ведомого диска или корзины не удастся. Менять придется так же и маховик. Убедится в износе его контактной плоскости можно только после снятия «корзины».

Таким образом, при появлении признаков пробуксовки сцепления на автомобилях ВАЗ 2113, 2114, 2115, необходимо сначала проверить и в случае необходимости отрегулировать его привод. Если это не поможет, то придется снимать сцепление, определять его неисправности и если нужно, то заменять новым (частично или полностью).

— Что значит сцепление пробуксовывает (буксует)?

На автомобилях ВАЗ 2113, 2114, 2115 при отпущенной педали сцепление будет включено. То есть нажимной диск прижимает ведомый к маховику и крутящий момент передается от маховика на первичный вал коробки передач. Получается что сцепление постоянно включено на холостом ходу, в движении с включенной передачей, при движении «накатом».

В исправном состоянии при трогании автомобиля с места, движении на разных скоростях  или разгоне сцепление постоянно включено — ведомы диск плотно зажат с двух сторон без проблем передает крутящий момент и не пробуксовывает

Если по каким-то причинам ведущий диск не до конца прижимает ведомый к маховику, сцепление будет пробуксовывать («буксовать»), ведомый диск будет проскальзывать относительно маховика. Передача крутящего момента станет прерывистой и недостаточной. Появятся признаки перечисленные в начале статьи.

— На ранних стадиях возникновения неисправности, когда нет еще явных признаков, можно провести диагностику сцепления по тахометру. В движении резко нажимаем на педаль «газа» и наблюдаем за тахометром. Обороты подскочили, а автомобиль вяло ускоряется, потом обороты несколько падают, автомобиль начинает нормально ускоряется – сцепление скоро потребует регулировки или ремонта.

— Согласно технического регламента обслуживания автомобилей ВАЗ 2113, 2114, 2115 проводить проверку исправности сцепления необходимо раз в 15.000 км пробега.

Еще статьи по сцеплению автомобилей ВАЗ 2113, 2114, 2115

Либо при появлении определенных проблем в его работе. А именно.

— Сцепление стало не полностью выключаться при нажатии на педаль (сцепление «ведет») и соответственно передачи вдруг стали переключаются с трудом и с хрустом.

— Сцепление не до конца включается («пробуксовывает») и автомобиль теперь стал хуже разгоняться, а в салоне появился «жженый» запах.

— Появился шум и посторонние звуки при нажатии или отпускании педали сцепления.

— Появились рывки и подергивания при переключении передач и разгоне.

— А так же если имеет место хорошо ощутимый шум со стороны картера сцепления при работе двигателя на холостых.

Помимо этого имеет смысл проверить исправность сцепления при покупке автомобиля, чтобы сбить цену, если вдруг окажется, что оно уже «на подходе».

Проверить исправность сцепления автомобиля ВАЗ 2113, 2114, 2115 можно самостоятельно без специальных приспособлений. Ориентируясь только на определенные признаки в его работе. Вот основные способы такой проверки.

Проверка исправности сцепления автомобиля ВАЗ 2113, 2114, 2115

Для этого не запуская двигатель несколько раз нажимаем на его педаль. Она должна выжиматься с легким затруднением. Убеждаемся в отсутствии заеданий при перемещении троса сцепления, отсутствии скрипов, стуков, шумов.

На слух выявляем наличие посторонних шумов со стороны сцепления.

Запускаем двигатель и оставляем его работать на холостом ходу. Прислушиваемся к звукам, доносящимся со стороны картера сцепления. Если оттуда доносится хорошо различимый шум, то, скорее всего вышел из строя выжимной подшипник.

Этот подшипник может шуметь и даже выть на холостом ходу так как при не нажатой педали сцепления его рабочая поверхность постоянно прижата к лепестковой нажимной пружине корзины и вращается вместе с ней (сцепление на ВАЗ 2113, 2114, 2115 беззазорное). Причина шума — неисправность подшипника, связанная с вытеканием из него смазки, после чего появляется выработка с люфтом, и он начнет издавать звуки при вращении своей подвижной части.

Проверяем так ли это. Для проверки отсоединяем трос от вилки привода выключения сцепления, немного поворачиваем ее по часовой стрелке. Выжимной подшипник выйдет из соприкосновения с диафрагменной пружины корзины сцепления и звук должен исчезнуть. Вой исчез – выжимной неисправен.

Проверка исправности выжимного подшипника сцепления на автомобилях ВАЗ 2113, 2114, 2115

Проверяем четкость работы сцепления при его выключении.

Запускаем двигатель. Нажимаем на педаль сцепления (выключаем его). Пробуем воткнуть передачу. Сначала первую, а затем все остальные, включая заднюю. Включение передач должно быль легким и практически бесшумным. Если при включении и выключении передач слышен треск, а само выключение затруднено, то сцепление выключается не полностью («ведет»).

Проверяем четкость включения сцепления.

При работающем двигателе и включенной первой передаче постепенно отпускаем педаль сцепления, проверяем плавность включения сцепления, отсутствие, в момент трогания с места, рывков или посторонних звуков.

Проверяем работу сцепления при движении автомобиля.

Двигаясь на третьей или четвертой передаче, со скоростью 40-50 км/ч резко нажимаем на педаль «газа». Если обороты двигателя выросли , а автомобиль ускоряется вяло, то сцепление «буксует» (ведомый диск проскальзывает между маховиком и нажимным диском). Об этом так же может свидетельствовать специфический запах пригоревших в результате пробуксовки фрикционных накладок ведомого диска.

Проверяем правильность регулировки сцепления.

Осматриваем педальный узел автомобиля. Педаль сцепления должна находится приблизительно на одном уровне с педалью тормоза. Если она выше или ниже, то скорее всего имеет месть неправильная регулировка, либо износ трущихся поверхностей сцепления (при износе ведомого диска педаль сцепления поднимается выше педали тормоза).

Для большей точности можно измерить рабочий ход педали. Для этого линейкой или рулеткой расстояние от пола под ногами водителя до края педали.

Реальное расстояние от нижнего края педали сцепления до пола под ногами водителя измеренное при помощи рулетки

Потом нажимаем педаль до упора и опять измеряем расстояние от края педали до пола.

Расстояние от пола под ногами водителя до нижнего края педали сцепления, когда она нажата до упора — сцепление «выключено»

Вычитаем первое значение из второго и по полученному результату определяем насколько правильно отрегулировано сцепление.

Если все в норме, то должно быть 125-135 мм. Допускается рабочий ход до 160 мм. В случае, когда в ходе измерения полученные цифры получились больше или меньше, то сцепление требует регулировки.

Таким образом проведя эти несколько проверок можно с достаточным уровнем точности диагностировать неисправность сцепления автомобиля ВАЗ 2113, 2114, 2115. При этом можно выявить, что именно вышло из строя и нуждается в замене.

— Каталожный номер для замены выжимного подшипника сцепления автомобилей ВАЗ 2114, 2113, 2115 это 2110-1601180.

— Трос сцепления — 21090-1602210-10.

— Ведомый диск — 11183-1601130-00.

— Корзина сцепления — 11183-1601085-00.

Принцип работы сцепления (кратко)

Управление сцеплением происходит педалью, которая расположена в салоне автомобиля. Подключение к вилки осуществляется с помощью троса, находящегося в защитном кожухе.

Представим, что рычаг коробки передач установлен в нейтральном положении, после запуска двигателя начинает вращаться коленчатый вал. Корзина плотно прижимает диск к моховику. Нажимая педаль, мы разжимаем механизм и крутящий момент с двигателя на коробку не передается, в это время мы включаем первую передачу, если нам необходимо тронуться, и плавно отпускаем сцепление. Диск снова начинает прижиматься к моховику, передавая момент с двигателя на коробку и автомобиль трогается.

Если силу с двигателя резко передать на КПП, то из-за нагрузки автомобиль заглохнет. Плавная работа механизма позволяет продлить жизнь комплектующим.

Признаки неисправности

Со временем элемент, как и многие остальные, изнашивается. Из-за этого появляются следующие признаки:

• Пробуксовка. Происходит это из-за износа диска сцепления, он теряет свойства и уже не может обеспечить надежной связи двигателя и КПП. Ощущается это при нажатии на педаль газа, обороты начинают расти, но автомобиль не ускоряется.
• Сцепление ведет. Обратная ситуация прошлой, когда диск не высвобождается, из-за чего отключение коробки передач происходит не полностью от мотора автомобиля. Переключения коробки сопровождаются резкими звуками. Происходит это из-за перегрева диска, что изменяет его форму, делая ее восьмеркой.
• Увеличился свободный ход педали сцепления. Происходит это из-за растяжения троса. За время эксплуатации он начинает вытягиваться, поэтому механизм может также не до конца разжиматься.

Во всех случаях неисправность можно попытаться устранить регулировкой сцепления.

Необходимые инструменты

Приступая к регулировке сцепления на ВАЗ 2114 своими руками, необходимо подготовить инструмент, который потребуется во время процедуры:

• Набор рожковых ключей (на 10, 17 и 19);
• Плоскую отвертку;
• Ветошь.

Регулировочные гайки находятся не в самых удачных местах и подвержены коррозии поэтому лучше иметь под рукой баллон WD-40, для обработки деталей и облегчения процесса.

Процесс регулировки

Как отрегулировать сцепление на ВАЗ 2114? Процесс происходит по следующим пунктам:

• Устанавливаем автомобиль на место проведения работ. Не обязательно использовать помещение с ямой или эстакаду, так как работы производятся в подкапотном пространстве автомобиля, и их можно выполнить на обычной ровной площадке.
• Чтобы получить доступ к месту подключения тросика, необходимо снять корпус воздушного фильтра.
• Процесс регулировки педали сцепления начинается с замера расстояния хода педали. Необходимо провести замеры несколько раз с высокой точностью до миллиметров.
• Идеальными показателями на ВАЗ 2114 будут 12,5 -13,5 мм. В остальных случаях требуется отрегулировать трос. Проворачивая против часовой стрелки, педаль будет осаживаться ближе к полу, по часовой стрелке – будет подниматься.
• Процедуру проводим пока не добьемся результата, попадающего в норму показателей. После затягиваем гайки и выжимаем сцепление еще несколько раз, чтобы убедиться в правильности затяжки.

На видео продемонстрирована регулировка сцепления ВАЗ 2114:

Выполняя работу осматривайте состояние троса на наличие разрывов, коррозии или переломов. Если имеются подобные дефекты лучше сразу заменить его на новый.

После сборки и выполнения всех работ следует проверить работу механизма в движении. Хорошим показателем на правильно отрегулированное сцепление будет срабатывание уже на середине выжима, то есть в 6-7 см педали от пола.

В каких случаях потребуется ремонт механизма?

Когда регулировка троса сцепления выполнена правильно, нужно выяснить, работает ли привод муфты корректно. Для этого устанавливаем автомобиль на ровную площадку и ставим на ручной тормоз. Запускаем двигатель и включаем первую передачу. После стоит начать плавно отпускать сцепление и попытаться поехать на автомобиле. Если механизм отрегулирован правильно, то машина немного присядет на заднюю часть, а после заглохнет.

Когда при полностью отпущенной педали сцепления на ВАЗ 2114 автомобиль остался стоять на месте – это значит, что диск буксует. Это происходит из-за недостаточной силы прижатия диска к корзине и моховику. Если это произошло после регулировки, значит требуется ремонт сцепления.

В обратном случае, когда вы пытаетесь включить передачу, но происходит это с большим трудом – это значит, что сцепление ведет. Диск изменил свою форму настолько, что даже при полностью настроенном сцепление и выжатой до упора педали, он не освобождается от нагрузки и продолжает держать механизм в напряжении.

Перед покупкой нового элемента, стоит разобрать механизм и оценить состояние деталей. Если требуется полная замена, кроме маховика – такой комплект стоит около 3000 рублей. Помните, что при замене механизма необходимо будет также правильно подтянуть тросик, чтобы элемент работал корректно.

Сцепление выходит из строя зачастую у автолюбителей с агрессивным типом вождения. Чтобы продлить время работы механизма достаточно соблюдать несколько правил:

• Трогаться плавно;
• Не держать педаль в полунажатом состоянии;
• Не буксовать на автомобиле;
• Не включать и не выключать передачу под нагрузкой;
• Не буксировать тяжелые прицепы или автомобили;
• Не переключаться с перегазовкой.

Также стоит вовремя заниматься регулировкой, так как в случае неправильной работы схема меняется. Может идти повышенная нагрузка на диск, он начнет гореть и после этого появляются более серьезные проблемы. Старайтесь чувствовать свой автомобиль, вовремя реагируйте на некорректную работу сцепления и занимайтесь его обслуживанием. Тогда оно будет служить вам дольше.

• Признаки буксующего сцепления
• Что делать если сцепление буксует?
• 4 правила продления жизни сцепления

Из этой статьи вы узнаете, что делать, если буксует сцепление на ВАЗ 2114, а также мы перечислим 4 правила, которые помогут продлить жизнь вашему сцеплению.

Признаки буксующего сцепления

О том, что буксует сцепление на ВАЗ 2114, можно понять по запаху горелой резины, спровоцированному горением феродо. При этом будет наблюдаться перерасход топлива, а двигатель при плохой тяге будет перегреваться. Автомобиль с буксующим сцеплением плохо набирает скорость, даже если педаль сцепления вы утопите «в пол». Особенно тяжело машина идет в гору. Складывается впечатление, что закончился бензин.

Чтобы понять, как устранить неполадки, необходимо знать причины пробуксовки сцепления

• изнашиваются или приобретают механические повреждения накладки ведомого диска;
• ведомый диск замасливается;
• ломается, или слабнет диафрагменная пружина.
• стирается поверхность маховика:
• забивается гидравлический привод;
• заедает тросик или вилка выключения сцепления;
• выходит из строя рабочий цилиндр.

• Если у вас механическая КПП, и сцепление «хватает», когда педаль еще находится в верхней позиции. И чем раньше происходит схватывание, тем хуже оказывается состояние узла.
• Снизились скоростные характеристики машины. Диски сцепления проскальзывают, и от этого теряется мощность. Крутящий момент передается от ДВС на коробку передач и колеса не полностью. Первым признаком неполадки служит падение динамики при попытке отбуксировать буксировке какой-либо прицеп.
• Автомобиль резко, рывками начинает движение. Причина кроется в разрушениях поверхности феродо. Коробление диска происходит вследствие его перегрева, причиной которого является повышенным усилием на детали сцепления.
• Тяжело начинают переключаться некоторые скорости на КПП. При переходе с одной скорости на другую появляется неприятный скрежет. Если своевременно не начать ремонт, то вскоре все скорости перестанут переключаться. Это происходит от того, что ведомый и ведущий диски при выжимании педали полностью не расходятся, и сцепление «ведет».

Некоторые отработанные методы помогут удостовериться, что все названные признаки действительно говорят о неполадках в сцеплении. Для этого желательно выбрать ровный и по возможности безлюдный участок дороги. На 4-й передаче разогнать машину до 65 км в час и убрать ногу с педали газа. Машина будет медленно сбавлять обороты. Когда скорость дойдет до 40 км в час, или будет «захлебываться», прибавить газу. При этом внимательно проследить за показаниями спидометра и тахометра.

При нормально работающем сцеплении стрелки обоих приборов начнут равномерно смещаться вправо. Если двигатель набирает мощность, а скорость при этом возрастать не тропится, налицо, изношенность дисков сцепления. И еще при изношенных дисках со стороны мотора может появиться характерный свист.

При появлении нескольких признаков вышедшего из с троя сцепления необходимо ехать в автомастерскую на диагностику, которая выполняется с применением специального оборудования.

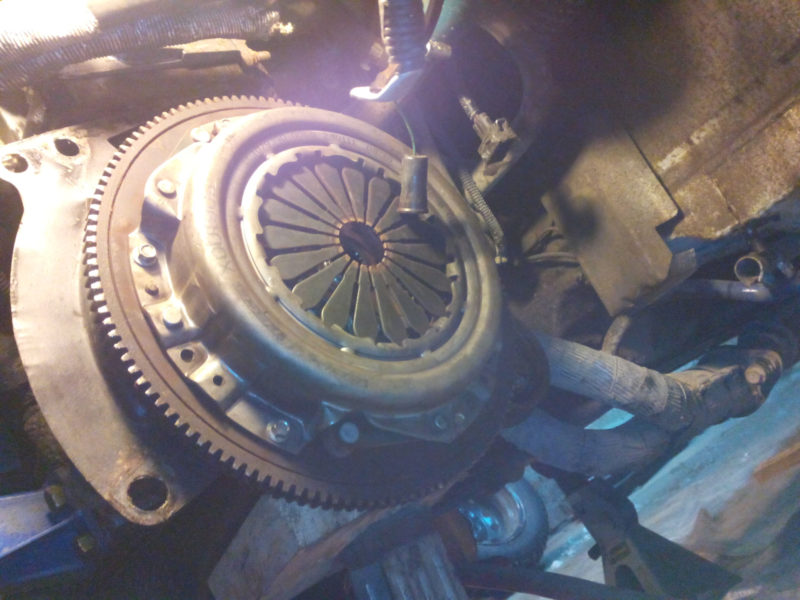

На снимке «убитое» сцепление

Что делать если сцепление буксует?

Если механизм сцепления работает давно, и очень старый, вы убеждены в том, что пришла пора его менять, тогда покупайте новый комплект дисков и другие запчасти и готовьтесь к полной его замене. Диски сцепления при нормальной, грамотной эксплуатации транспортного средства рассчитаны на 100 тыс. км. пробега.

Если вы поставили сцепление сравнительно недавно, а оно буксует, или «ведет», то можно попробовать за него побороться. Возможно, решить проблему поможет регулировка оболочки троса, дисков, диафрагменной пружины и других элементов сцепления. Давайте вспомним, какие неисправности, дефекты встречаются в сцеплении.

Увеличился свободный ход педали, и сцепление схватывает в верхнем положении педали. Это происходит по двум причинам: в процессе эксплуатации тросик вытягивается, а диски постепенно стираются. За счет этого изменяется расстояние между педалью и вилкой выключения сцепления. В этом случае можно отрегулировать оболочку тросика. Его длину корректируют регулировочными гайками (3). В норме ход педали сцепления составляет 12,5-13,5 см. Если он оказывается меньше или больше, небходимо выполнить регулировку.

На снимке оболочка троса сцепления с регулировочными гайками

Ведомый диск (феродо)

Самая распространенная неисправность – износ и повреждения накладок ведомого диска. Резиновые накладки самое уязвимое звено в сцеплении. Они изготавливаются из резины или композитного термостойкого материала и встраиваются в металл диска. Когда на них образуются сколы, или трещины, их нельзя заменить отдельно от диска. При изнашивании, изменении первоначальной формы накладок менять приходится весь ведомый механизм. Пассивный диск также подлежит замене в следующих случаях:

• Если деформировался сам диск;
• От перегрева сломались демпферные пружинки;
• Стерлись шлицы в ступице.

Корзина сцепления прижимает пассивный диск к маховику. Она состоит из нажимного диска, диафрагменной пружины и кожуха. Сцепление может пробуксовывать и тогда, когда неисправны элементы корзины
Симптомы выхода из строя корзины такие же, как и при выходе из строя ведомого диска. Так что, если осмотр феродо не выявил явных дефектов, следует обратить внимание на следующий блок деталей.

Именно при неполадках корзины перестают переключаться передачи скоростей. Но, чтобы убедиться, что в неполадках сцепления виновата именно корзина, придется выполнить демонтаж и диагностику этого узла. В число неисправностей корзины входят ослабление или поломка диафрагменной пружины, поломка выжимного подшипника (13). Быстрее и чаще всего изнашивается диафрагменная пружина. Ее лепестки вследствие постоянных температурных перепадов утрачивают пружинящие свойства, становятся хрупкими. При частом перегреве на лепестках появляются синие ожоговые пятна. А поскольку причиной перегрева служит плохая работа муфты выключения механизма (13), то следует продиагностировать и ее. Сами лепестки деформируются, не ложатся в одну плоскость.

Появление трещин и механических повреждений на пружине, говорят о необходимости ее замены. Корзина подлежит полной замене и в том случае, если искривление нажимного диска превышает 0,8 мм. Диск ставится на ребро, а показатели искривления замеряются линейкой.

Этот узел тоже изнашивается в процессе эксплуатации ВАЗ 2114. На изношенность маховика указывают следующие признаки:

• Неспособность коробки передач переключиться на следующую скорость, то есть проскальзывание передач.
• Иногда при переключении передач слышится скрежет шестерней.

Осмотр и диагностика углов покажут, почему пробуксовывает сцепление на ВАЗ 2114, нужна ли полная замена всех деталей системы сцепления, или можно ограничиться регулировкой и заменой отдельных элементов. Напомним, что, если сцепление выработало свой ресурс, латать его бесполезно, лучше менять всю систему.

Обратите внимание, что если истирание дисков составляет 40-50 %, такой износ не критичен, и если нет внешних повреждений, то диски еще послужат

4 правила продления жизни сцепления

• Трогаться с места следует плавно, но быстро, не передерживать ногу на педали. Со временем автовладелец научится чувствовать педаль и понимать, насколько нужно вжимать ее в пол и когда отпускать. Важно, чтобы все движения были плавными, без рывков.
• На светофоре, и особенно в пробке не держать сцепление, а сразу переходить в нейтральное положение. Это простое действие защитит диски сцепления от перегрева и преждевременного выхода из строя.
• Без нужды не тормозите сцеплением. Так как это создает лишнее трение дисков и их стирание. Для торможения есть основной тормоз и ручник. Торможение сцеплением допускается только в критических случаях, когда отказали тормоза.
• Избегайте плохих дорог, в которых можно застрять. Каждое такое застревание в колее сокращает жизнь сцеплению. А если уж подобная неприятность случилась, не буксуйте, дождитесь помощи.

Современные автомобили отечественного производства ушли от классики. Стандартная регулировка сцепления ВАЗ 2114 и других машин семейства выполняется путем подтяжки троса, а не настройкой гидравлического механизма, что повышает надежность узла.

Подтяжку привода нужно делать в таких случаях.

• Нарушение точности включения передач – скрипы, треск или другие посторонние звуки, исходящие во время манипуляций с КПП.
• Наблюдается диссонанс между набором оборотов двигателя и разгоном машины. Это явный признак того, что диск сцепления буксует под нагрузкой. Вторичным симптомом выступает запах горелого после резких разгонов или динамических ускорений.
• Педаль проваливается или самопроизвольно приподнялась, или опустилась относительно эталонного значения.
• Сцепление включается рано или с запозданием, что приводит к продергиванию машины во время включения передачи.

Устройство сцепления ВАЗ 2114

Аналогичен машинам десятого поколения.

Здесь используется механическая тяга, где в качестве рабочего элемента установлен стальной трос.

Последовательность элементов в цепи сцепления.

• Педаль.
• Шарнир, соединяющий рычаг и тросовую тягу.
• Непосредственно магистраль.
• Регулировочная муфта.
• Сцепной шарнир троса и вилки выжимного.
• Фрикционный механизм.

Коротко об устройстве фрикционной муфты и ее назначении

Состоит из корзины, диска сцепления, выжимного подшипника, фрикционных накладок.

Простой механизм предназначен для отключения КПП от двигателя для возможности переключения передач.

Условно принцип действия можно описать так.

• Автомобилист нажимает на педаль.
• Трос натягивается и приводит в движение выжимное устройство через вилку.
• Пружины в корзине сжимаются, и ведущая часть отсоединяется от ведомой.
• Мотор отключается от коробки передач.

При обращении на СТО, пользователи наиболее часто описывают симптомы:

• наличие посторонних шумов при переключении передач;
• рычаг не втыкается в позицию;
• на старте или при разгоне имеются рывки, подергивания;
• теряется динамика;
• увеличивается расход топлива.

Суть процесса состоит в натяжке или ослаблении троса, путем вращения регулировочной гайки. Предварительно измеряется ход педали и в процессе настройки он подгоняется под эталонную норму.

Параметры регулировки привода сцепления

В процессе настройки фрикциона мастер должен добиться установленных заводом параметров. Изготовитель предусматривает ход педали в пределах 125-135 миллиметров, что соответствует оптимальному передвижению выжимной муфты. Пределом считается рабочий ход до 160мм, если фактическая цифра превышает значение – требуется срочная регулировка устройства.

Дополнительно следует учесть плавность хода рычага, легкость включения передач.

В каких случаях требуется регулировка сцепления

Операция актуальна при наличии проблем:

• при переключении передач возникает посторонний шум;
• вибрация и рывки при разгоне;
• рычаг не втыкается в некоторые позиции;
• при нажатии на педаль газа машина не разгоняется;
• расход топлива увеличивается.

Инструкция регулировки сцепления своими руками на ВАЗ 2114

• крестовая отвертка или головка №8;
• комплект рожковых ключей на 13 и 17;
• WD 40 или аналогичное средство;
• линейка/строительная рулетка/другой измерительный прибор.

Чтобы отрегулировать сцепление понадобится:

• ветошь;
• гаечные ключи на 17, 19 и 10;
• плоская отвертка.

Регулировка муфты сцепления ВАЗ 2109

Необходима в случае, когда сцепление «плывет», возникает пробуксовка при разгоне.

Операцию можно выполнить следующим образом.

• Загнать машину на смотровую яму.
• Перевести рычаг в положение нейтраль.
• Снять картер сцепления и вытянуть выжимной.
• Провернуть регулировку до нужного положения.
• Проверить корпус муфты на наличие течи смазки.

Как отрегулировать трос сцепления

Чтобы правильно подтянуть тросик необходимо провести такую процедуру.

• Загнать машину на ровную поверхность и поставить ее на ручной тормоз.
• Ради безопасности отключить клеммы с аккумулятора.
• В салоне, возле соответствующей педали, параллельно ее движению поставить линейку. В идеальном варианте накладка рычага должна находится в пределах 13 см. допускается погрешность до 5 мм. В случае большого отклонения требуется регулировка.

• Открывается капот.
• Возле АКБ расположен воздушный фильтр. Снять его можно отпустив хомут воздуховода (отверткой или головкой №8).

• Под демонтированной банкой необходимо найти сам трос сцепления. Деталь расположена возле корпуса коробки передач.
• На нем находится фиксатор натяжителя (выглядит как несколько гаек, продетых на кожух и прижимающих крепежную пластину с двух сторон).

• Ключом №17 требуется отпустить контргайки. При необходимости можно обработать крепление WD-40 или ее аналогом.
• Затем при помощи рожка на 13 ослабить упорные гайки (1 и 2).
• Далее регулируется натяжение рубашки. Гайки №1,2 вращаются против часовой стрелки. Таким образом, педаль осаживается ближе к полу, для поднятия рычага, необходимо выполнить действия наоборот.

• После калибровок, механизм собирается в обратном порядке.
• Далее необходимо нажать на соответствующую педаль 5-6 раз до упора и повторить процедуру с линейкой. Если сбоя положения нет – все в порядке.

Гибкий элемент имеет свойство вытягиваться во время эксплуатации, что провоцирует необходимость его подтяжки.

Как самостоятельно поменять и отрегулировать трос

Следует придерживаться инструкции.

• Поставить машину на ручник и снять клеммы с аккумулятора.
• Найти и вытереть от грязи магистраль под капотом. Ее можно распознать по характерному расположению (на фото указывается цифрами от 1 до 3).

• Далее найти узел регулировки и гаечными ключами ослабить контргайку.
• Затем следует регулировочную часть вращать до достижения необходимого хода педали.

После окончания работ требуется сесть в машину и несколько раз до упора вдавить педаль сцепления. После этого проверить работоспособность устройства – это делается так.

• Заглушить двигатель и поставить машину на ручник, предварительно убедившись в его исправности.
• Переместить рычаг в положение нейтрали.
• Завести мотор и включить любую передачу.
• Плавно бросить сцепление, примерно на середине ее хода машина начнет дергаться и заглохнет.

Регулировка свободного хода педали сцепления

Отрегулировать свободный ход педали сцепления правильно – важная мера, предупреждающая износ выжимного подшипника, непредвиденные ситуации на дороге.

Положение педали устанавливается при помощи того же троса сцепления. Идеальным считается, когда срабатывание механизма происходит в середине хода рычага. Если зацепление наблюдается ближе к полу – необходимо натянуть тросик.

Примечание! Каждый автолюбитель вправе устанавливать высоту педали и глубину ее просада не удобном ему уровне. Однако завод изготовитель рекомендует именно такое положение как эталон.

Проверка рабочего хода педали сцепления Ваз 2114

Проверить длину хода сцепления можно так.

• Обычную линейку прислонить к педали так, чтобы между плоскостью последней и полом получился прямой угол.
• Запомнить позицию и надавить до упора на рычаг.
• Высчитать разницу между верхним и нижним положением поверхности, она должна быть в пределах 120-130 миллиметров.

Правильная настройка сцепления

Важным фактором правильной настройки является безопасная, корректная работа механизма. Проверить точность калибровок можно таким образом.

• Поставить машину на ручник.
• Завести мотор на нейтральной передаче.
• Включить первую и не снимая автомобиль с ручника постараться тронуться. Если ДВС дергается и глохнет – все сделано правильно. В случае, когда движение не начинается, а двигатель работает – диск сцепления буксует, нужно ослабить натяжение троса.

Также необходимо проехать на машине, последовательно включая все передачи. Во время манипуляций категорически недопустимо наличие посторонних звуков, вибраций или диссонанса между набором оборотов двигателя и разгоном машины.

Замена механизма сцепления

Полная замена механизма требуется только при критическом износе фрикционного устройства, либо его серьезном повреждении.

Чтобы снять сцепление потребуется:

• загнать машину на подъемник или смотровую яму;
• снять переднее левое колесо, воздушный фильтр и аккумулятор;
• открутить провода и тросы, идущие от КПП;
• снять подушку коробки передач, мотора;
• далее потребуется открутить все видимые болты, удерживающие коробку на месте;
• аккуратно вытягивая КПП, снять ее и положить на заранее подготовленные доски;
• на демонтированном узле открутить корзину сцепления и все дополнительные части.

Новая корзина должна устанавливаться со специальной направляющей, что позволит закрепить ее ровно.

Как отрегулировать сцепление на ВАЗ 2114 после замены

После установки нового привода, его необходимо дополнительно калибровать. Дело в том, что новый трос имеет свойство вытягиваться до нормальной рабочей длины. Поэтому опытные механики рекомендуют проконтролировать растяжение магистрали после 400-500 км пробега машины. Это обосновано тем, что даже в случае идеальной первичной калибровки в обязательном порядке потребуется убирать усадки новых запчастей.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.
