Что нужно для капитального ремонта 8-клапанного инжекторного двигателя ВАЗ 2115?

Какое масло лить в двигатель?

Масло бывает трансмиссионное и для двигателя. Также разделяется по классу вязкости. Определенному движку предназначена своя вязкость. К примеру, какой-то мотор любит больше синтетику, другой — полусинтетику.

Обслуживание мотора

Когда, рассмотрено устройство и основные технические характеристики, присущие двигателю ВАЗ 2114, необходимо рассмотреть обслуживание и дать ответы на вопросы, которые задают все чаще автомобилисты.

Техническое обслуживание

Если верить заводу, изготовителю, то двигатель ВАЗ 2114 необходимо обслуживать каждые 12-15 тыс. км пробега. Это зависит от того, какой маркировки мотор установлен на транспортном средстве. Схема проведения технического обслуживания для всех двигателей, которые установлены на «четырнадцатой» модели:

• На первом ТО проводится замена масла, масляного фильтра и воздушного фильтрующего элемента, а также проверка работоспособности всех систем.
• Второе ТО делается спустя 12 000 км пробега. В данном случае, необходимо сменить масло и фильтрующий элемент масла.
• Третье ТО – 25 000 км, замена не только масла, но и воздушного фильтра, а также проводится поточный ремонт неисправностей.
• Спустя 45 000 км необходимо заменить ремень и ролик газораспределительного механизма, чтобы не пришлось проводить капитальный ремонт двигателя ВАЗ 2114.

Последующее техническое обслуживание идёт согласно 2 и 3 ТО.

Частые вопросы и ответы на них

Многие автолюбители на форумах задают одни и те же вопросы. Попробуем классифицировать все их, а также дать ответы согласно заводским нормам и рекомендациям.

Какое масло заливать в двигатель ВАЗ 2114?

Если опираться на данные завода изготовителя, то в двигатель ВАЗ 2114, в зависимости от типа льётся разное масло. Так, какое масло залить в ВАЗ 2114? Если брать для 8 клапанного двигателя, то в идеале подойдёт с маркировкой 10W-40. Если это 16 клапанный движок – 5W-30. В любом случае, масло для ВАЗ 2114 должно быть полусинтетическим.

Какая рабочая температура двигателя?

Опираясь на данные завода изготовителя, рабочая температура мотора для двигателей, устанавливаемых на модели 2113—2115, составляет 87-103 градуса Цельсия. После 105 градусов включается электровентилятор.

Где находится номер двигателя на ВАЗ 2114?

Номер двигателя достаточно просто найти. Располагается он со стороны коробки переключения передач, возле термостата. Номер мотора всегда имеет площадку на блоке цилиндров, которая располагается в видном месте.

Какой ресурс ДВС 2114?

Ресурс двигателя ваз 2114 составляет 150 тыс. км пробега для восьми клапанного силового агрегата и 180 000 км для -16 клапанного. Чтобы продлить ресурс необходимо знать какое масло лить в движок, а также вовремя его обслуживать. Хотя немаловажную роль играет манера вождения и бережная эксплуатация автомобиля.

Гнёт ли клапана на двигателях ВАЗ 2114?

Конечно, как и в любом другом двигателе, у ВАЗ 2114 клапанный механизм гнёт. Это зачастую случается от перегрева, когда возникает прогиб головки. Гнуть клапана может и при обрыве ремня ГРМ.

Что делать, если не развивает мощность мотор, и падают обороты?

В этом случае, стоит провести комплексную диагностику силовому агрегату. Дело может заключаться, как в неработоспособности одного из датчиков, так и в механике. Найти неисправность можно своими силами или при помощи профессионалов в автосервисе.

Неисправности двигателя и ремонт

Схема неисправностей мотора 2114 и его модификаций достаточно типичная. Обычно, самыми распространёнными являются плавающие обороты, троение, поломка помпы, а также другие, с которые детально знакомы владельцы автомобиля. Где находятся, те или иные неисправности можно определить, проводя диагностические работы.

Спустя 150 000 км пробега движку понадобится переборка (капитальный ремонт). Каждый автолюбитель может отремонтировать свой мотор самостоятельно, но многие не рискуют и обращаются в автосервис.

Для ВАЗ 2114 ремонт проводится по аналогии с мотором 2108, поскольку они достаточно похожи. Для того, чтобы заменить ремень ГРМ придётся зафиксировать распределительные валы. В комплекс операций по замене входят смена ремня ГРМ, ролика или двух, а также регулировка клапанов.

Для замены водяного насоса придётся, как и для смены ремня ГРМ, зафиксировать распредвалы. Поскольку, ремень проходит и через помпу, а поэтому процесс достаточно непростой.

Тюнинг движка

Тюнинг двигателя ВАЗ 2114 проводится типично для всей серии силовых агрегатов устанавливаемых на 2113—2115. Как известно, существует два варианта доработки мотора: механический и чип тюнинг. Схема доработки достаточно простая, сначала делается механика, а затем электроника. Но, многие автолюбители проводят только чип-тюнинг для снижения расхода, поскольку цена на горючее слишком высока.

Чип тюнинг ВАЗ 2114 проводится при помощи специального оборудования и направлен на увеличение мощности или снижения расхода потребляемого горючего. Такой вид работы стоит доверить профессионалам, поскольку только они имеют необходимые навыки и знания.

Что касается механической доработки, то здесь схема стандартная. В случае, полной доработки мотора, его необходимо полностью разобрать. Необходимо получить полный доступ к внутренней части силового агрегата. Далее, проводится процесс расточки-хонинговки и установки новых запасных частей с облегчённым весом.

После сборки рекомендуется установить тюнинг версию системы охлаждения и выпуска отработанных газов, так как сгорание будет происходить с выделением большего количества тепла, чем ранее. Масло в двигатель ВАЗ 2114 после тюнинга стандартное не подойдёт, поэтому рекомендуется, чтобы процесс доработки делали профессионалы.

Режим пуска двигателя

При включении зажигания ЭБУ включает реле электробензонасоса, и он создает давление в магистрали подачи топлива к топливной рампе. ЭБУ проверяет сигнал от датчика температуры охлаждающей жидкости и определяет правильное соотношение воздух/топливо для пуска.

После начала вращения коленчатого вала ЭБУ работает в пусковом режиме пока обороты не превысят 400 об/мин или не наступит режим продувки «залитого» двигателя.

Устройство и работа инжекторного двигателя

Чтобы самому отремонтировать инжекторный автомобиль надо знать принцип работы и устройство, инжектор это автомобиль с системой впрыска топлива. Только зная принцип работы инжектора можно понять причину неисправности и устранить ее домашних условиях самому.

На автомобилях ВАЗ-21083, ВАЗ-21093 и ВАЗ-21099 в вариантном исполнении применяется система распределенного впрыска топлива на двигателях с рабочим объемом 1, 5л. Распределенным впрыск называется потому, что для каждого цилиндра топливо впрыскивается отдельной форсункой. Система впрыска топлива позволяет снизить токсичность отработавших газов при улучшении ездовых качеств автомобиля.

Существуют системы распределенного впрыска: с обратной связью и без нее. Причем обе системы могут быть с импортными комплектующими или отечественными. Все эти системы имеют свои особенности в устройстве, диагностике и в ремонте, которые подробно описаны в соответствующих отдельных Руководствах по ремонту конкретных систем впрыска топлива.

В настоящей главе дается только краткое описание общих принципов устройства, работы и диагностики систем впрыска топлива, порядок снятия-установки узлов, а также приводятся особенности ремонта самого двигателя.

Система с обратной связью применяется, в основном, на экспортных автомобилях. У нее в системе выпуска устанавливается нейтрализатор и датчик кислорода, который и обеспечивает обратную связь. Датчик отслеживает концентрацию кислорода в отработавших газах, а электронный блок управления по его сигналам поддерживает такое соотношение воздух/топливо, которое обеспечивает наиболее эффективную работу нейтрализатора.

В системе впрыска без обратной связи не устанавливаются нейтрализатор и датчик кислорода, а для регулировки концентрации СО в отработавших газах служит СО-потенциометр. В этой системе не применяется также система улавливания паров бензина.

1. Прежде чем снимать любые узлы системы управления впрыском, отсоедините провод от клеммы «—» аккумуляторной батареи.

2. Не пускайте двигатель, если наконечники проводов на аккумуляторной батарее плохо затянуты.

3. Никогда не отсоединяйте аккумуляторную батарею от бортовой сети автомобиля при работающем двигателе.

4. При зарядке аккумуляторной батареи отсоединяйте ее от бортовой сети, автомобиля.

5. Не подвергайте электронный блок управления (ЭБУ) температуре выше 65°С в рабочем состоянии и выше 80°С в нерабочем (например, в сушильной камере). Надо снимать ЭБУ с автомобиля, если эта температура будет превышена.

6. Не отсоединяйте от ЭБУ и не присоединяйте к нему разъемы жгута проводов при включенном зажигании.

7. Перед выполнением электродуговой сварки на автомобиле, отсоединяйте провода от аккумуляторной батареи и разъемы проводов от ЭБУ.

8. Все измерения напряжения выполняйте цифровым вольтметром с внутренним сопротивлением не менее 10 МОм.

9. Электронные узлы, применяемые в системе впрыска, рассчитаны на очень малое напряжение и поэтому легко могут быть повреждены электростатическим разрядом. Чтобы не допустить повреждений ЭБУ электростатическим разрядом:

— не прикасайтесь руками к штекерам ЭБУ или к электронным компонентам на его платах;

— при работе с ППЗУ блока управления не дотрагивайтесь до выводов микросхемы.

Режим отключения подачи топлива.

При выключенном зажигании топливо форсункой не подается, чем исключается самовоспламенение смеси при перегретом двигателе. Кроме того, импульсы впрыска топлива не подаются, если ЭБУ не получает опорных импульсов от датчика положения коленчатого вала, т. е. это означает, что двигатель не работает.

Отключение подачи топлива также происходит при превышении предельно допустимой частоты вращения коленчатого вала двигателя, равной 6510 об/мин, для зашиты двигателя от перекрутки.

Где и у кого заказать услугу?

Если требуется капремонт двигателя на ВАЗ-2114, то есть несколько вариантов действий:

• Отвезти машину в автосервис.
• Обратиться к частному мастеру.
• Отремонтировать агрегат самостоятельно.

Капитальный тип ремонта требует наличия больших знаний, умений, опыта, определенного оборудования и инструментов. Поэтому качественно провести восстановление мотора под силу лишь мастеру сервисного автоцентра. Автосервисы выдают гарантийный лист. К частникам стоит обращаться лишь по совету хороших знакомых. Среди таких работников нередко встречаются низкоквалифицированные люди. К тому же они не дают гарантийный талон.

На автомобилях серии «Самара 2» Волжский автозавод устанавливал инжекторные двигатели с электронным, распределенным впрыском топлива. И для ВАЗ 2114, который появился в 2001 году, а в серию был запущен в 2003-м была разработана такая силовая установка — модель 2111. В последующие годы выпускались различные модификации этой машины и на некоторых из них ставились другие модели двигателей, такие как — 21114, 11183, 21124 и 21126. Но самыми массовыми серийными машинами были ВАЗ 2114 с движками моделей 2111 и 11183.

Устройство головки блока и ГРМ

Головка блока (ГБЦ) у всех переднеприводных авто семейства ВАЗ, будь то 2109, 2110 или 2114 одна, общая для всех цилиндров. Они монтируется к блоку при помощи десяти винтов. При монтаже под нее подкладывается металлическая прокладка. Данная прокладка предназначена для одноразового применения, и повторно ее использовать нельзя. В верхней части ГБЦ имеется пять опор распредвала.

Распределительный вал двигателя автомобиля ВАЗ-2109, имеет индекс 21083. На некоторые двигатели устанавливаются валы 2110 или 2111, их устройство несколько отличается от 21083, что позволяет получить прирост мощности мотора. Отливается вал из чугуна, на нем расположены пять опор и восемь кулачков, открывающих клапаны.

В ГБЦ запрессованы седла, а та же направляющие втулки клапанов. На внутренней стороне втулок имеются канавки для подвода смазки, сверху втулки закрываются маслоотражательными колпачками.

Клапаны изготавливаются из стали, причем головка впускного – из жаропрочной. Монтируются они наклонно в один ряд. Впускной клапан большего диаметра чем выпускной. Зазоры между клапанами и кулачками распредвала регулируются при помощи регулировочных шайб, обладающих повышенной износостойкостью.

Толкатели представляют собой металлические стаканчики, движущиеся в отверстиях ГБЦ. Для улучшения износоустойчивости поверхность, соприкасающаяся с торцами стержней клапанов, цементируется.

Мотор 1,6 л 8-кл

Устанавливался на ВАЗ-2114, 2113, 2115 до 2007 года выпуска включительно.

• Индекс по паспорту — 21114/1116.
• Объем — 1600 см³.
• Мощность — 81 л. с.
• Кр. момент — 132 Нм (при 3800 об/мин.).
• Разгон до 100 км/ч — 13,2 сек.

Особых проблем по движкам нет, разве что 8-кл. моторы любят троить по тем или иным причинам.

От чего зависит цена?

Автомобилисты, которым необходим капремонт двигателя машины ВАЗ-2114, сталкиваются с разными расценками на такую услугу. Зависит стоимость от влияния факторов:

• Объем двигателя.
• Престижность сервисной компании, ее ценовая политика.
• Срочность.
• Объем работ.
• Сложность ремонта.
• Необходимость выезда мастера.
• Стоимость запчастей.
• Применяемое оборудование.
• Квалификационный уровень автомастера.

Чем больше требуется выполнить работ для восстановления работоспособности двигателя машины марки ВАЗ-2114, тем дороже будет стоить услуга мастера. За срочность и выезд специалиста придется заплатить дополнительно.

Электронный блок управления

Этот блок контролирует информацию, поступающую с датчиков, и отвечает за управление системой впрыска горючего. В блоке управления находится диагностическая система, благодаря которой распознается сбой системы. Она сигнализирует обо всех неполадках, происходящих в системе через лампочку, расположенную на приборной доске, – Check Engine. Также в ней сохраняются все когда-либо произошедшие ошибки. Впоследствии их коды помогают разобраться при диагностировании неполадок.

Устройство двигатель ваз 2115 инжектор 8 клапанов – ВАЗ-2113, -2114, -2115 руководство эксплуатация, обслуживание, ремонт, тюнинг

В настоящее время автомобили отечественного производства стали пользоваться большей популярностью, по сравнению с другими годами. Четырнадцатая модель Волжского завода не исключение. ВАЗ 2114 — это автомобиль, созданный на основе платформы популярной модели ВАЗ 2108. ВАЗ 2114 — автомобиль переднеприводный, хетчбэк, пятидверный. Обладатели этой марки счастливые люди, ведь это современный легковой автомобиль, который выгодно выделяется своими аэродинамическими характеристиками и довольно-таки спортивным, эргономичным дизайном.

Разнообразные опции, предлагаемые производителем, делают управление автомобилем комфортным. Ни одной лишней детали, ни одной ненужной функции, лишь все то, что необходимо для безопасного и удобного вождения. Кузов ВАЗ 2114 оригинально оформлен. А теперь эта модель имеет новый дизайн фар, облицовку радиатора, капота и узкие молдинги, которые являются особенностью. А в салоне ВАЗ 2114 установлены:

• Новые регулируемая рулевая колонка;
• Руль от десятого семейства;
• Отопитель новой конструкции;
• Передние стеклоподъёмники.

Лада 2114 сразу же перешла в новый класс, который стал максимально приближен к европейским стандартам качества.

Это действительно народный автомобиль, соответствующий высоким практическим и эстетическим запросам автовладельца. При желании можно произвести небольшой тюнинг и тогда Лада Самара 2114 сможет свободно обрести статус спортивного авто, отличающегося выразительным обвесом и стремительностью линий. С 2007 года стали устанавливать на Ладу 2114 двигатель восьмиклапанный объемом 1,6 литра, особенностью которого стало наличие функции экологического класса Euro-3. Длина кузова — 4006 мм. 330 литров составляет объем багажного отсека в штатном состоянии, а 632 литра со сложенным рядом задних сидений. За все время производства Самары 2114 было предложено множество вариантов усовершенствования данной модели.

Производители пытались всячески угодить вкусам потребителей: устанавливали пластиковые обвесы, меняли штатную оптику на четыре фары головного света, монтировали полный электропакет. Благодаря этим модернизациям производитель смог отлично изучить вкусы потребителей, а работники автомастерских смогли более углубленно изучить проблемы этой марки автомобиля.

Из всех встречающихся проблем у ВАЗа 2114 стоит отметить, что при эксплуатации этого автомобиля следует обращать пристальное внимание на состояние масляного фильтра, узлов и деталей системы охлаждения. Износ ШРУСов, обрыв сцепления — наиболее частые причины для обращения в ремонтную мастерскую. Автолюбителям, которые дорожат своим автомобилем, стоит запомнить, что Лада 2114 требует замены и проверки дисков сцепления каждые 20 — 30 тысяч километров пробега.

Виды ремонта

В зависимости от того, на каком топливе работает мотор машины ВАЗ-2114, выделяют капремонт:

• Агрегата, функционирующего на бензине.
• Двигателя, работающего на дизеле.

От того, кто проводит работу, капремонт бывает:

• Самостоятельным.
• Специалистом автосервиса.
• Частным мастером, который работает у себя в гараже.

По срочности выделяют капитальный ремонт:

Режим обеднения при торможении

При торможении автомобиля с закрытой дроссельной заслонкой могут увеличиться выбросы в атмосферу

токсичных компонентов. Чтобы не допустить этого, электронный блок управления следит за уменьшением угла открытия дроссельной заслонки и за сигналом датчика массового расхода воздуха и своевременно уменьшает количество подаваемого топлива путем сокращения импульса впрыска.

Компенсация напряжения питания

При падении напряжения питания система зажигания может давать слабую искру, а механическое движение «открытия» форсунки может занимать больше времени. ЭБУ компенсирует это путем увеличения времени накопления энергии в катушках зажигания и длительности импульса впрыска.

Соответственно при возрастании напряжения аккумуляторной батареи (или напряжения в бортовой сети автомобиля) ЭБУ уменьшает время накопления энергии в катушках зажигания и длительность впрыска.

Панель приборов

Расположение органов управления автомобилем соответствует нормам и правилам ЕЭК ООН. Для удобства пользования рукоятками, кнопками, выключателями и контрольными приборами, размещенными на панели приборов, на них нанесены символы функционального назначения.

Устройство ваз 2115 под капотом

Многие автомобилисты, особенно начинающие, которые только приобрели ВАЗ-2114, задумывались над тем, как устроен 8-клапанный инжекторный двигатель, который установлен на этот автомобиль. В данной статье будет рассмотрено устройство мотора, основные характеристики, а также демонтаж и особенности ремонта. Эта информация будет очень полезна новичкам и тем, кто не знает, как устроен главный силовой агрегат.

Видеообзор работы двигателя ВАЗ-2114, особенности и характеристики.

Примерный прайс

В среднем капитальный ремонт мотора машины ВАЗ-2114 обходится в сумму от 22000 рублей. Стоимость ремонта двигателя с разбивкой:

• Демонтаж – 500 рублей.
• Монтаж – 600 рублей.
• Замена маслосъемных колпаков – 2000-4000 рублей.
• Протяжка поддона мотора – около 490 рублей.
• Шлифовка коленвала – от 900 рублей.
• Замена подшипника коленвала – около 330 рублей.
• Хонингование и расточка на стандартном блоке – от 1000 рублей.
• Замена клапанной крышки – 420-620 рублей.
• Замена опоры двигателя – от 540 рублей.

Заменить мотор на ВАЗ-2114 обойдется примерно в 5500 рублей. Сюда не включается цена нового агрегата.

Разбор и замена передней подвески

При удалении болтов, которые крепят шаровой шарнир к поворотному кулаку, нужно использовать торцевой ключ. В противном случае можно серьезно повредить защитный чехол шарнира, как результат – дополнительные расходы.

В случае с передней подвеской, её сборка проходит в обратной последовательности за исключением нескольких особенностей. Когда будет проводиться установка кронштейна крепления к кузову ВАЗ 2114, нужно проследить, чтобы резьба втулок не повредилась. Для этого необходимо выполнять операции аккуратно. Также нельзя допустить продольного смещения подушек на штанге. Это может произойти во время монтажа стабилизатора поперечной устойчивости.

Автомобиль ВАЗ-2109 комплектовался тремя силовыми агрегатами объемом 1,1, 1,3 или 1,5 литра. За исключением рабочего объема и, соответственно, высоты, моторы «девятки» в остальном не отличаются друг от друга. Изначально все устанавливаемые двигатели были карбюраторными, и лишь в начале двухтысячных годов производитель стал комплектовать машины впрысковыми моторами. Ниже будет рассмотрено устройство двигателя «девятки» на примере 1,5-литрового инжекторного мотора ВАЗ-2111, он также устанавливался на ВАЗ-2110 и 2114 ранних годов выпуска.

Итак, «сердце» автомобиля ВАЗ-2109 –четырехтактный четырехцилиндровый восьмиклапанный «атмосферник», работающий на бензине, с верхним расположением распредвала. В отличие от заднеприводных ВАЗ-2106 и ВАЗ-2103, у переднеприводных моделей 2109, 2110, 2114 и остальных мотор располагается поперечно. Цилиндры нумеруются от шкива коленвала, порядок их работы 1-3-4-2. Электронное управление осуществляется контроллером «Январь», Bosch или GM.

Компоновочная схема автомобиля

1.3. Компоновочная схема автомобиля ВАЗ-21099: 1 – радиатор; 2 – двигатель; 3 – карбюратор; 4 – запасное колесо; 5 – глушитель; 6 – барабанный тормоз; 7 – задняя амортизаторная стойка; 8 – балка задней подвески; 9 – топливный бак; 10 – резонатор; 11 – рычаг рулевой тяги; 12 – дисковый тормоз; 13 – передняя амортизаторная стойка

Особенности конструкции двигателя

На автомобили семейства LADA SAMARA-2 устанавливают двигатель мод. 2111 – бензиновый, четырехтактный, четырехцилиндровый, рядный, с системой впрыска топлива, с распределительным валом, расположенным в головке блока цилиндров. Он создан на базе двигателя мод. 21083. Порядок работы цилиндров двигателя: 1–3–4–2.

Двигатель специально спроектирован для поперечного расположения на переднеприводном автомобиле. Компоновка и основные размеры двигателя выбраны таким образом, чтобы он вместе с коробкой передач мог быть размещен поперечно в моторном отсеке между брызговиками кузова.

Силовой агрегат — двигатель с коробкой передач и сцеплением — закреплен в моторном отсеке автомобиля на трех резинометаллических опорах.

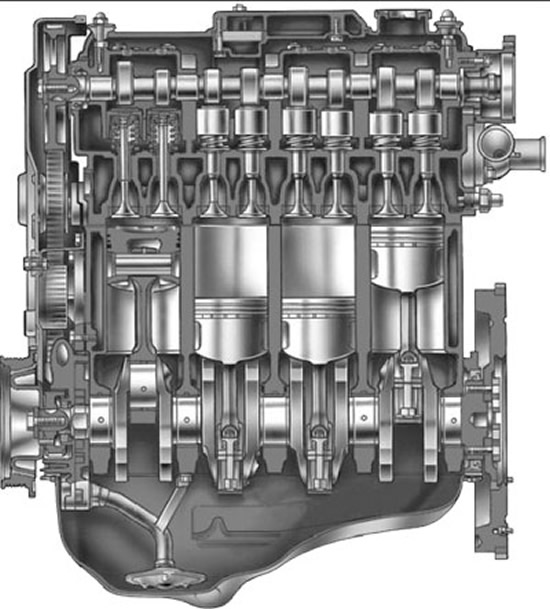

4.1. Продольный разрез двигателя ВАЗ-2111

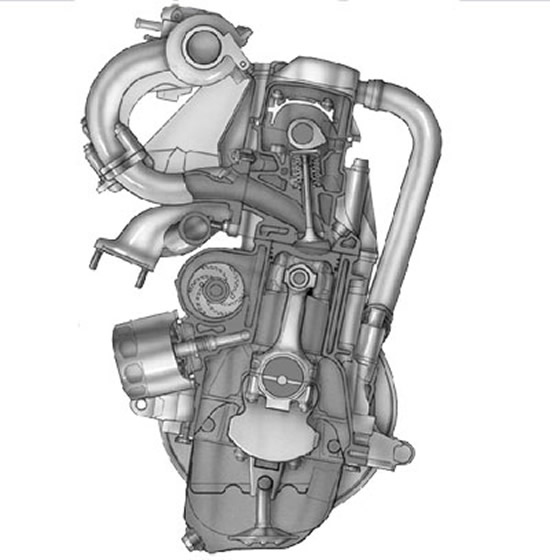

4.2. Поперечный разрез двигателя ВАЗ-2111

Блок цилиндров отлит из специального высокопрочного чугуна, что придает конструкции двигателя жесткость и прочность. Цилиндры выполнены за одно целое с блоком. В нижней части блока цилиндров расположено пять опор коренных подшипников со съемными крышками. Крышки коренных подшипников прикреплены к блоку цилиндров болтами. Отверстия под подшипники обработаны в сборе с крышками, поэтому крышки невзаимозаменяемы и для отличия промаркированы рисками на наружной поверхности. В средней опоре предусмотрены два гнезда для упорных полуколец, удерживающие коленчатый вал от осевых перемещений. Впереди крышки коренного подшипника устанавливают сталеалюминиевое полукольцо, а сзади — металлокерамическое так, чтобы канавки на полукольцах были обращены к коленчатому валу. Вкладыши коренных и шатунных подшипников — тонкостенные сталеалюминиевые. Верхние коренные вкладыши первой, второй, четвертой и пятой опор — с канавками на внутренней поверхности, нижние коренные вкладыши и верхний вкладыш третей опоры — без канавки. Внутренняя поверхность шатунных вкладышей ровная, без канавок.

Коленчатый вал изготовлен из высокопрочного чугуна и имеет пять коренных и четыре шатунных шейки. Для уменьшения вибраций служат восемь противовесов, расположенных на коленчатом валу. Для подачи масла от коренных шеек коленчатого вала к шатунным в коленчатом валу просверлены масляные каналы, закрытые заглушками. Помимо подвода масла к шатунным шейкам коленчатого вала, эти каналы служат и для очистки масла. Под действием центробежной силы твердые частицы и смолы, которые не улавливает фильтрующий элемент масляного фильтра, отбрасываются к заглушкам.

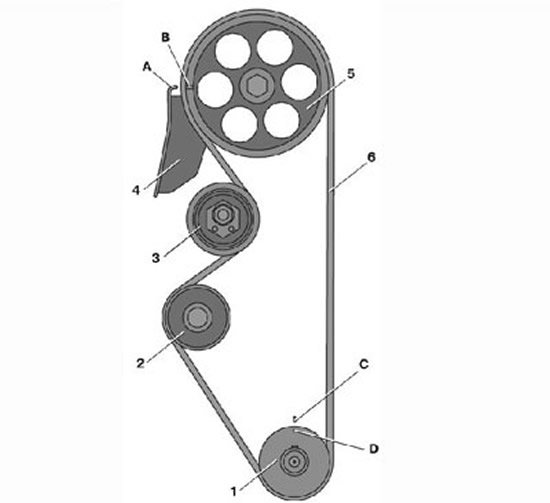

4.4. Схема привода распределительного вала: 1 – зубчатый шкив коленчатого вала; 2 – зубчатый шкив насоса охлаждающей жидкости; 3 – натяжной ролик; 4 – задняя защитная крышка; 5 – зубчатый шкив распределительного вала; 6 – зубчатый ремень; 7 – ось натяжного ролика; А – установочный выступ на задней защитной крышке; В – метка на шкиву распределительного вала; С – метка на крышке масляного насоса; D – метка на шкиву коленчатого вала

На переднем конце коленчатого вала установлена ведущая шестерня масляного насоса, а на сегментной шпонке — зубчатый шкив 1 (см. рис. 4.4) для привода распределительного вала и водяного насоса. Кроме этого на переднем конце вала установлен шкив привода генератора или демпфер. К заднему концу коленчатого вала шестью болтами через общую шайбу прикреплен маховик. Он отлит из чугуна и имеет напрессованный стальной зубчатый венец, предназначенный для пуска двигателя стартером. Шатуны — стальные, двутаврового сечения, обработаны вместе с крышками. На крышке шатуна и самом шатуне нанесен номер цилиндра. В верхнюю головку шатуна запрессована сталебронзовая втулка. Поршневой палец — стальной, трубчатого сечения, плавающего типа. Он зафиксирован от продольного перемещения двумя стопорными пружинными кольцами, расположенными в проточках бобышки поршня. Поршень изготовлен из алюминиевого сплава. На днище поршня выполнены углубление под камеру сгорания и два углубления под клапаны. Юбка поршня в продольном сечении коническая, в поперечном — овальная. В верхней части поршня проточены три канавки под поршневые кольца. В канавке маслосъемного кольца выполнены сверления, служащие для отвода внутрь поршня масла, собранного кольцом со стенок цилиндра. Поршневые кольца расположены в канавках поршня. Два верхних кольца — компрессионные. Они препятствуют прорыву газов в картер двигателя и способствуют отводу тепла от поршня к цилиндру. Нижнее кольцо — маслосъемное.

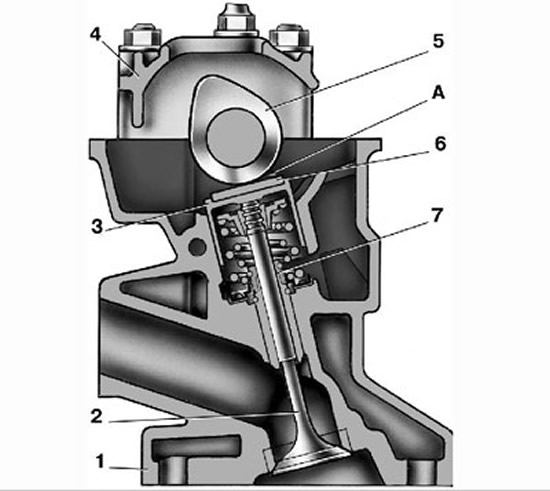

4.3. Механизм привода клапанов: 1 – головка цилиндров; 2 – клапан; 3 – толкатель; 4 – корпус подшипников распределительного вала; 5 – распределительный вал; 6 – регулировочная шайба; 7 – маслоотражательный колпачок; А – зазор между кулачком и регулировочной шайбой

Головка блока цилиндров 1 (рис. 4.3), общая для всех цилиндров двигателя, изготовлена из алюминиевого сплава. Головка отцентрирована на блоке цилиндров двумя втулками и прикреплена болтами. В нижней части головки отлиты каналы, по которым циркулирует жидкость, охлаждающая камеры сгорания. В верхней части головки установлен распределительный вал 5, который вращается в опорах, выполненных в верхней части головки блока и двух корпусах подшипников 4, закрепленных гайками на шпильках, ввернутых в головку блока. Распределительный вал отлит из чугуна. Для уменьшения износа рабочие поверхности кулачков и поверхность под сальник термообработаны — отбелены. Кулачки распределительного вала через толкатели 3 приводят в действие клапаны 2. В верхней части толкателей установлены стальные регулировочные шайбы 6, подбором этих шайб регулируют зазоры в приводе клапанов.

Распределительный вал приводится в действие от зубчатого шкива 1 коленчатого вала резиновым зубчатым ремнем 6 через зубчатый шкив 5 (рис. 4.4). Натяжение ремня регулируют натяжным роликом 3. Между головкой и блоком цилиндров установлена металлоармированная прокладка из безусадочного материала.

Головка блока цилиндров снабжена восемью клапанами — по два клапана на цилиндр (один впускной и один выпускной). Клапаны закрываются под действием двух пружин. Нижними концами пружины опираются на опорную шайбу, а верхняя тарелка пружин удерживается двумя сухарями в проточке клапана. Наружная поверхность сухарей клапана имеет форму усеченного конуса, а на внутренней поверхности выполнены три упорных выступа, входящих в соответствующие проточки стержня клапана.

Направляющие втулки и седла клапанов запрессованы в головку блока цилиндров. На внутренней поверхности втулок нарезаны каналы для смазки. На направляющих втулках установлены маслоотражательные колпачки 7, предотвращающие попадание масла в цилиндры. Направляющие втулки зафиксированы стопорными кольцами.

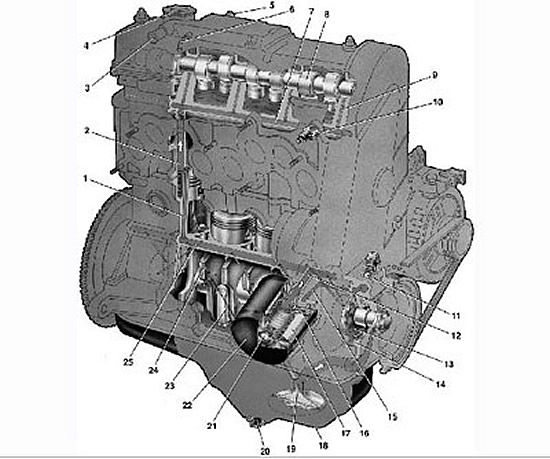

Система смазки: 1 – канал в блоке цилиндров для подачи масла в масляную магистраль головки цилиндров; 2 – канал в головке цилиндров; 3 – патрубок отвода картерных газов в корпус воздушного фильтра; 4 – крышка маслоналивной горловины; 5 – патрубок вытяжного шланга; 6 – патрубок отвода картерных газов в задроссельное пространство карбюратора; 7 – масляная магистраль в головке цилиндров; 8 – распределительный вал; 9 – канал подачи масла к подшипнику распределительного вала; 10 – датчик контрольной лампы давления масла; 11 – редукционный клапан; 12 – канал подачи масла из фильтра в главную масляную магистраль; 13 – ведущая шестерня масляного насоса; 14 – ведомая шестерня масляного насоса; 15 – канал подачи масла от насоса к фильтру; 16 – противодренажный клапан; 17 – фильтрующий картонный элемент; 18 – масляный картер; 19 – маслоприемник; 20 – сливная пробка; 21 – перепускной клапан; 22 – масляный фильтр; 23 – канал подачи масла от коренного подшипника коленчатого вала к шатунному; 24 – канал подачи масла к коренному подшипнику коленчатого вала; 25 – главная масляная магистраль

Система смазки комбинированная: разбрызгиванием и под давлением. Система состоит из масляного картера 18 (рис. 4.5), шестеренчатого масляного насоса с маслоприемником, полнопоточного масляного фильтра, датчика 10 давления масла и масляных клапанов. Под давлением смазываются коренные и шатунные подшипники, а также опоры распределительного вала 8. Разбрызгиванием масло подается на стенки цилиндров и далее к поршневым пальцам и кольцам, а также на кулачки распределительного вала, толкатели клапанов и к стержням впускных и выпускных клапанов. Масляный насос шестеренчатого типа, с ведомой 14 и ведущей 13 шестернями внутреннего зацепления. Давление, создаваемое насосом, регулируется редукционным клапаном 11. Маслоприемник 19 прикреплен болтами к крышке второго коренного подшипника и корпусу насоса. Масляный фильтр 22 – полнопоточный, неразборный, с перепускным 21 и противодренажным клапанами, с картонным фильтрующим элементом 17.

Двигатель 1,6 л 16-клапанный (16-кл

На ВАЗ-2114, 2113, 2115 в ограниченной серии от производства «СуперАвто» устанавливались движки от «Двенашки» и от «Приоры.

Двигатель 21124 1,6 л 16-кл:

• Мощность — 89 л. с.
• Крутящий момент — 131 Нм при 3100 об/мин.
• Разгон до 100 км/ч — 11,5 с.

Мотор 21126 1,6 л 16-кл:

• Мощность — 98 л. с.
• Момент силы — 145 Нм при 4000 об/мин.
• Разгон до 100 км/ч — 10,5 с.

Смазывание деталей

Устройство смазки двигателя автомобиля ВАЗ-2109 (2110) комбинированное. К коренным и шатунным подшипникам, а также к опорам распредвала масло подается под давлением, цилиндры, поршни, пальцы и кольца, кулачки распредвала и толкатели смазываются разбрызгиванием, ко всем остальным сопряженным деталям смазка подается самотеком.

Спереди блока установлен масляный насос шестеренчатого типа с перепускным клапаном. Маслоприемник монтируется при помощи болтов на крышку второго коренного подшипника и корпус насоса. Маслофильтр неразборный, имеет перепускной и противодренажный клапаны. Подробно устройство системы смазки и других систем двигателя рассмотрено в отдельных статьях.

Вентиляция картера производится принудительно, газы отводятся через маслоотделитель.

Модификации автомобиля ВАЗ 2114

В 2007 году устройство автомобиля ВАЗ 2114 было слегка изменено — его стали оснащать двигателем, объём которого составлял 1,6 литра, соответствующего экологическому классу Euro-3.

Модернизированная модель получила код ВАЗ-21144. Кроме того, в салоне появилась новая панель приборов, имеющая и функции бортового компьютера.

В 2008 году производитель принял решение заменить широкие молдинги на дверях — их заменили на узкие молдинги.

Через год появилась ещё одна рестайлинговая версия данной модели — ВАЗ 211440-24. Одним из главнейших изменений в этой версии модели является то, что производитель оснастил авто 16-клапанным двигателем, объём которого составил 1,6 литров а мощность — 89 лошадиных сил. Эта версия модели обладает более высокими динамическими характеристиками.

А ещё спустя год в свет вышел автомобиль ВАЗ 211440-26 с мотором 16V, объём которого составил 1,6 литра. Силовой агрегат был взят от Лады Приоры.

Система питания

Воздушный фильтр установлен в передней части моторного отсека на резиновых фиксаторах. Фильтрующий элемент — бумажный, с большой площадью фильтрующей поверхности. При замене фильтрующего элемента его необходимо устанавливать так, чтобы гофры были расположены параллельно осевой линии автомобиля.

Рис. 9-39. Дроссельный патрубок:

1 — патрубок подвода охлаждающей жидкости; 2 — патрубок системы вентиляции картера на холостом ходу; 3 — патрубок для отвода охлаждающей жидкости; 4 — датчик положения дроссельной заслонки; 5 — регулятор холостого хода; 6 — штуцер для продувки адсорбера; 7 – заглушка

Дроссельный патрубок (рис. 9-39) закреплен на ресивере. Он дозирует количество воздуха, поступающего во впускную трубу. Поступлением воздуха в двигатель управляет дроссельная заслонка, соединенная с приводом педали акселератора.

В состав дроссельного патрубка входят датчик 4 положения дроссельной заслонки и регулятор 5 холостого хода. В проточной части дроссельного патрубка (перед дроссельной заслонкой и за ней) находятся отверстия отбора разрежения, необходимые для работы системы вентиляции картера и адсорбера системы улавливания паров бензина. Если последняя система не применяется, то штуцер для продувки адсорбера глушится резиновой заглушкой 7.

Рис. 9-40. Система подачи топлива:

1 — пробка штуцера для контроля давления топлива; 2 — рампа форсунок; 3 — скоба крепления топливных трубок- 4 — регулятор давления топлива; 5 — электробензонасос; 6 — топливный фильтр; 7 — сливной топливопровод; 8 — подающий топливопрорвод; 9 – форсунки

Регулятор 5 холостого хода регулирует частоту вращения коленчатого вала на режиме холостого хода, управляя количеством подаваемого воздуха в обход закрытой дроссельной заслонки. Он состоит из двухполюсного шагового электродвигателя и соединенного с ним конусного клапана. Клапан выдвигается или убирается, по сигналам ЭБУ. Когда игла регулятора полностью выдвинута (что соответствует 0 шагов), клапан полностью перекрывает проход воздуха. Когда игла вдвигается, то обеспечивается расход воздуха, пропорциональный количеству шагов отхода иглы от седла.

Устройство автомобиля ВАЗ 2114

В отличие от предшественников, устройство автомобиля ВАЗ 2114 дополнено молдингами. Кроме того, производитель изменил форму передней части кузова, добавил новые фары, также слегка поменялся капот. В салон была установлена так называемая «европанель», отличающаяся довольно большим удобством, также в салоне имеется регулируемая рулевая колонка с рулевым колесом, взятым от «десятого» семейства. Устройство автомобиля ВАЗ 2114 было обновлено и модернизированным отопителем, благодаря которому салон машины всегда качественно обогревается. Появились передние стеклоподъёмники.

Интерьер салона также претерпел небольшие изменения, при этом салон стал намного комфортнее, чем был у предшественников модели. Передние сиденья раздельные, при этом их можно регулировать по высоте и по наклону спины, изменить можно и угол наклона подголовников. Вообще сиденья неплохо регулируются, благодаря чему можно добиться максимально комфортного размещения водителя и его пассажира.

Также в салоне установлена пепельница с прикуривателем, радиоприёмник и небольшие коробочки, в которые водитель может складывать маленькие вещи.

На крыше машины производитель установил штатное анти-крыло, то есть спойлер, при этом его оснастили диодным стоп-сигналом.

Изначально, то есть с момента запуска серийного производства, которое пришлось на апрель 2003 года, авто оснащалось модернизированным двигателем с ВАЗ 2111. Объём мотора составлял 1,5 литра, двигатель был с распределённым впрыском топлива.

Так как устройство автомобиля ВАЗ 2114 подверглось некоторым доработкам, изменились и его аэродинамические характеристики. У «четырнадцатой» модели снизился Сх, равно как и подъёмная сила, а вот её распределение по осям заметно улучшилось. Таким образом, авто стало лучше себя вести на высоких скоростях, по сравнению с «девяткой».

Устройство кривошипно-шатунного механизма двигателя

Устройство блока цилиндров двигателя ВАЗ-2111 идентичен блоку 21083. Отлит он из чугуна, диаметр цилиндров составляет 82 мм, в случае замены поршневой группы его можно увеличить на:

• 0,4 при первом ремонте;
• 0,8 при втором.

Коленвал

Коленчатый вал размещается внизу блока и вращается на пяти коренных подшипниках, имеющих съемные крышки, крепление которых к блоку осуществляется болтами. Крышки невзаимозаменяемы и маркируются рисками на внешней стороне. Средняя опора коренного подшипника имеет гнезда, в которые устанавливаются опорные полукольца, исключающие осевое смещение коленвала. Переднее полукольцо изготавливается из сплава стали и алюминия, заднее – из металлокерамики. При появлении люфта коленчатого вала полукольца подлежат замене.

Вкладыши подшипников – опорных и шатунных – тонкостенные, выполнены из сталеалюминиевого сплава. На внутренней стороне всех верхних коренных вкладышей, за исключением вкладыша третьей опоры, имеются канавки.

Устройство кривошипа (коленвала двигателя) следующее: он чугунный, имеет четыре шатунных и пять коренных шеек. Заодно с валом отлиты восемь противовесов. Внутри вала просверлены каналы, закрытые заглушками и имеющие двойное назначение:

• по ним подается масло у шатунным шейкам от коренных;
• они очищают масло, поскольку центробежной силой к заглушкам отбрасываются все механические примеси, не задержанные фильтром.

Последнее обстоятельство необходимо учитывать при капремонте двигателя, и при снятии коленвала, а особенно при балансировке нужно прочищать каналы от накопившихся отложений. Заглушки после прочистки заменяются на новые.

К передней части коленвала крепится шкив привода распредвала, а к нему – приводной шкив генератора, который работает еще и как демпфирующее устройство, благодаря упругому элементу между внешней и внутренней частями шкива. К заднему концу при помощи шести болтов крепится чугунный маховик. У него имеется зубчатый венец, предназначенный для запуска мотора при помощи стартера. Помимо этого, на его поверхности есть конусная лунка-метка, предназначенная для определения ВМТ после того, как двигатель собран.

Поршневая группа

Шатуны изготавливаются из стали, имеют двухтавровое сечение. Крышки обрабатываются вместе с шатунами, и потому не являются взаимозаменяемыми. На них и на шатунах штампуется номер цилиндра.

Поршневые пальцы представляют собой стальные трубки. Они свободно плавают в бобышках поршней, в которых фиксируются при помощи стопорных колец.

Устройство поршней: поршни выполнены из алюминиевого сплава, имеют три канавки в верхней части под поршневые кольца. Комплект колец для каждого поршня состоит из двух компрессионных и одного маслосъемного. Компрессионные кольца не позволяют газам попасть в картер двигателя, а маслосъемное удаляет масло со стенок цилиндра и отводит его к бобышкам для смазывания поршневого пальца.

Немного ниже располагаются отверстия для поршневого пальца (бобышки). В днище поршня имеется выточка, предназначенная для предотвращения загиба клапанов в случае обрыва приводного ремня ГРМ. У ВАЗ-2109 с объемом двигателя 1,3 литра оно плоское, поэтому обрыв ремня неизбежно приводил к выходу из строя всей поршневой группы и механизма газораспределения, и как следствие, к дорогостоящему ремонту.

Технические характеристики двигателя ВАЗ 2114 модель 2111

• тип ДВС — рядный;
• четыре цилиндра, по два клапана на цилиндр;
• диаметр цилиндра — 82 мм;
• объем ДВС — 1,5 литра;
• мощность двигателя — 78 л. с.;
• максимальный крутящий момент — 116 Нм при оборотах 3000;
• средний расход топлива в смешанном режиме 7,3 л на 100 км пути;
• вес ДВС — 127 кг;
• моторесурс силовой двигательной установки составляет 150 тысяч километров, в процессе практической эксплуатации моторесурс достигает 250 тысяч километров;
• возможен реальный тюнинг двигателя различными способами и без потери ресурса мощность можно увеличить до 120 л. с., имеется потенциальная возможность увеличения мощности ДВС до 180 л. с., но с существенной потерей ресурса силовой установки.

Датчики инжектора

Датчик температуры охлаждающей жидкости представляет собой термистор, (резистор, сопротивление которого изменяется от температуры). Датчик завернут в выпускной патрубок охлаждающей жидкости на головке цилиндров. При низкой температуре датчик имеет высокое сопротивление (100 кОм при -40 °С), а при высокой температуре — низкое (177 Ом при 100 °С).

Температуру охлаждающей жидкости ЭБУ рассчитывает по падению напряжения на датчике. Падение напряжения высокое на холодном двигателе и низкое на прогретом. Температура охлаждающей жидкости влияет на большинство характеристик, которыми управляет ЭБУ.

Датчик детонации заворачивается в верхнюю часть блока цилиндров (рис. 9-36) и улавливает аномальные вибрации (детонационные удары) в двигателе.

Чувствительным элементом датчика является пьезокристаллическая пластинка. При детонации на выходе датчика генерируются импульсы напряжения, которые увеличива-

ются с возрастанием интенсивности детонационных ударов. Блок управления по сигналу датчика регулирует опережение зажигания, для устранения детонационных вспышек топлива.

Рис. 9-36. Расположение датчика детонации на двигателе:

1 — датчик детонации

Датчик концентрации кислорода применяется в системе впрыска с обратной связью и устанавливается на приемной трубе глушителей. Кислород, содержащийся в отработавших газах, реагирует с датчиком кислорода, создавая разность потенциалов на выходе датчика. Она изменяется приблизительно от 0, 1 В (высокое содержание кислорода — бедная смесь) до 0, 9 В (мало Кислорода — богатая смесь).

Для нормальной работы датчик должен иметь температуру не ниже 360°С. Поэтому для быстрого прогрева после пуска двигателя, в датчик встроен нагревательный элемент. »

Отслеживая выходное напряжение датчика концентрации кислорода, блок управления определяет какую команду по корректировке состава рабочей смеси подавать на форсунки. Если смесь бедная (низкая разность потенциалов на выходе датчика), то дается команда на обогащение смеси. Если смесь богатая (высокая разность потенциалов) — дается команда на обеднение смеси.

Датчик массового расхода воздуха расположен между воздушным фильтром и шлангом впускной трубы. Он термоанемометрического типа. В датчике используются три чувствительных элемента. Один из элементов определяет температуру окружающего воздуха, а два остальные нагреваются до заранее установленной температуры, превышающей температуру окружающего воздуха.

Во время работы двигателя проходящий воздух охлаждает нагреваемые элементы. Массовый расход воздуха определяется путем измерения электрической мощности, необходимой для поддержания заданного превышения температуры нагреваемых элементов над температурой окружающего воздуха. Сигнал датчика — частотный. Большой расход воздуха вызывает сигнал высокой частоты, а малый расход — сигнал низкой частоты.

ЭБУ использует информацию от датчика массового расхода воздуха для определения длительности импульса открытия форсунок.

СО-потенциометр (рис. 9-37) установлен в моторном отсеке на стенке коробки воздухопритока и представляет собой переменный резистор. Он выдает в ЭБУ сигнал, который используется для регулировки состава топливо-воздушной смеси с целью получения нормированного уровня концентрации окиси углерода (СО) в. отработавших газах на холостом ходу. СО-потенциометр подобен винту каче-ства смеси в карбюраторах. Регулировка содержания СО с помощью СО-потенциометра выполняется только на станции технического обслуживания с применением газоанализатора.

Рис. 9-37. СО-потенциометр

Датчик скорости автомобиля устанавливается на коробке передач между приводом спидометра и наконечником гибкого вала привода спидометра. Принцип действия датчика основан на эффекте Холла. Датчик выдает на ЭБУ прямоугольные импульсы напряжения с частотой, пропорциональной скорости вращения ведущих колес.

Датчик положения дроссельной заслонки установлен сбоку на дроссельном патрубке и связан с осью дроссельной заслонки.

Датчик представляет собой потенциометр, на один конец которого подается плюс напряжения питания (5 В), а другой конец соединен с массой. С третьего вывода потенциометра (от ползунка) идет выходной сигнал с электронному блоку управления.

Когда дроссельная заслонка поворачивается, (от воздействия на педаль управления), изменяется напряжение на выходе датчика. При закрытой дроссельной заслонке оно ниже 0, 7 В. Когда заслонка открывается, напряжение на выходе датчика растет и при полностью открытой заслонке должно быть более 4 В.

Отслеживая выходное напряжение датчика блок управления корректирует подачу топлива в зависимости от угла открытия дроссельной заслонки (т. е. по желанию водителя).

Датчик положения дроссельной заслонки не требует никакой регулировки, т. к. блок управления воспринимает холостой ход (т. е, полное закрытие дроссельной заслонки) как нулевую отметку.

Датчик положения коленчатого вала — индуктивного типа, предназначен для синхронизации работы блока управления с верхней мертвой точкой поршней 1-го и 4-го цилиндров и угловыми положениями коленчатого вала..

Датчик установлен на крышке масляного насоса напротив задающего диска на шкиве привода генератора. Задающий диск представляет собой зубчатое колесо с 58 равноудаленными (6°) впадинами. При таком шаге на диске помещается 60 зубьев, но два зуба срезаны для создания импульса «в» (рис. 9-38) синхронизации («Опорного» импульса), который необходим для согласования работы блока управления с ВМТ поршней в 1-ом и 4-ом цилиндрах. ЭБУ по сигналам датчика определяет частоту вращения коленчатого вала и выдает импульсы на форсунки.

Рис. 9-38. Осциллограмма импульсов напряжения датчика положения коленчатого вала:

а — угловые импульсы; б — опорный импульс

При вращения коленчатого вала зубья изменяют магнитное поле датчика, наводя импульсы напряжения переменного тока. Установочный зазор между сердечником датчика и зубом диска должен находиться в пределах (1+0,2) мм.

Сигнал запроса на включение кондиционера. Если на автомобиле установлен кондиционер, то сигнал поступает от выключателя кондиционера на панели приборов. В данном случае ЭБУ получает информацию о том, что водитель желает включить кондиционер.

Получив такой сигнал ЭБУ сначала подстраивает регулятор холостого хода, чтобы компенсировать дополнительную нагрузку на двигатель от компрессора кондиционера, а затем включает реле, управляющее работой компрессора кондиционера.

Особенности конструкции двигателя ВАЗ 2114

Главной отличительной чертой всех моделей двигателей на ВАЗ 2114 является то, что на них установлен инжектор. Электронное управление впрыском топлива в зависимости от показаний большого количества различных датчиков, контролирующих самые разные параметры, вплоть до состава выхлопных газов, конечно же способствует сбалансированной и экономичной работе двигателя.

Сам двигатель на ВАЗ 2114 это рядный, четырехтактный, восьмиклапанный агрегат, у которого распредвал располагается сверху. Он имеет четыре цилиндра, работает на бензине и охлаждается специальной жидкостью. В двигательном отсеке автомобиля мотор располагается поперечно ходу движения. На фото двигателя ВАЗ 2114 видно его реальное расположение относительно других агрегатов.

Блок цилиндров этого силового агрегата сделан из чугуна методом литья. Все отверстия для тосола образуются в литейной форме, маслопротоки выточены механическим способом. Рабочие цилиндры тоже вытачиваются. Внизу блока имеются опоры коренных подшипников, крышки к ним делают при изготовлении блока, у них индивидуальная подгонка, поэтому заменить их невозможно. При разборке надо обращать внимание на маркировку этих крышек, чтобы не перепутать. В крышки и опоры вставлены вкладыши сделанные из сплава стали и алюминия. В третьей опоре вставлены упорные полукольца, которые препятствуют осевому перемещению коленчатого вала.

Поршни сделаны из алюминия с залитыми в них стальными кольцами. Пальцы плавающие, а шатуны выкованы из стали. Снизу блок цилиндров закрывает поддон, между ними обязательно должна находиться прокладка. За ее целостностью необходимо следить, потому что поддон является вместилищем для моторного масла, которое во время работы ДВС смазывает все трущиеся части. Смазочная масляная система работает под давлением и с помощью разбрызгивания. Давление создается масляным насосом, который, забирая смазку из поддона, прогоняет ее через прямоточный масляный фильтр. У него имеется обратный клапан не позволяющий маслу стекать обратно в поддон.

У коленвала, располагающегося внизу блока цилиндров, имеется фланец. К этому фланцу крепится маховик. На маховике сверлением сделана специальная установочная метка для правильного расположения его на фланце коленвала. Эта метка должна располагаться напротив шейки шатуна четвертого цилиндра.

С левого бока блока цилиндров ДВС устанавливается помпа, которую также называют — насос охлаждающей жидкости.

Головка блока, или ГБЦ, выполнена из алюминия. В ГБЦ располагаются клапана с втулками и седлами и толкатели с регулировочными шайбами. Распределительный вал находится в ГБЦ сверху и зажат опорами, к которым прижаты подшипники. ГБЦ закрывается крышкой с горловиной для заливки масла.

Распредвал и помпа приводятся в движение ремнем от зубчатого шкива коленвала. Рядом находится еще один ремень, который раскручивает генератор.
