Видео установка системы ЭПХХ

Если вы решили самостоятельно установить экономайзер на свой автомобиль, предлагаем посмотреть этот видеоролик. Из него вы сможете понять, какой объем работы вас ожидает. Желаем успехов!

Приступаем к регулировке пускового устройства

Настройка карбюратора ВАЗ 2107 своими руками обязательно включает в себя регулировку пускового устройства. Напомним, что оно служит для того, чтобы уверенно запустить холодный двигатель. Для этого смесь вдвое, втрое больше насыщается топливом, чем при обычном питании горячего двигателя.

Пусковое устройство карбюраторов семейства 1107010 срабатывает при частоте 1500 оборотов, то есть при рекомендованной производителем частоте запуска холодного двигателя.

Если посмотреть на карбюратор сбоку, то хорошо виден канал, через который подводится разрежение из пространства за дросселем за диафрагму приоткрывателя заслонки:

Если снять карбюратор и посмотреть на него с обратной стороны, то виден канал подведения разрежения воздуха:

Если же разобрать карбюратор, то можно увидеть детали этого диафрагменного пускового устройства:

Ниже видно схематическое изображение пускового устройства карбюратора семейства 1107010:

Объясняем механизм действия пускового устройства. Вытягивая «подсос», водитель как бы приводит пусковое устройство во взведённое состояние. При этом:

  • Трёхплечий рычаг «взводится» тросиком против часовой стрелки;
  • Увлекает телескопическую тягу;
  • Тяга, в свою очередь, вращает воздушную заслонку через рычаг.
  • Второе плечо рычага нажимает на оси заслонки дросселя 1 камеры.
  • Заслонка воздушного потока теперь полностью закрыта, заслонка дросселя 1 камеры чуть приоткрыта для пуска, создавая пусковой зазор

При регулировке пускового устройства своими руками вначале нужно снять карбюратор. Затем:

Поворачиваем рычаг воздушной заслонки так, чтобы она закрылась. Теперь устройство «взведено».

Теперь нужно перевернуть карбюратор, замеряем зазор между кромкой заслонки дросселя (1 камера) и её стенкой. Для карбюраторов «семёрки» этот зазор составляет 0,85-0,9 мм. Зазор можно замерить щупом, калиброванной проволокой:

Чтобы его привести в этот диапазон, подгибается тяга привода на заслонке дросселя.

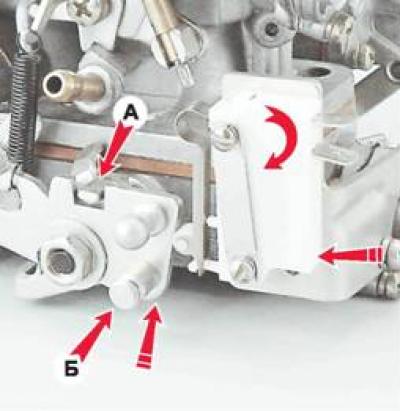

После этого устанавливаем зазор «А». Он расположен между стенкой канала и кромкой воздушной заслонки снизу. Для этого снова закрываем заслонку, «взводим» устройство. Для создания имитации разрежения воздуха, утапливаем шток пускового устройства:

Теперь шток потянул тягу по прорези, и в результате открывается заслонка. Зазор «А» составляет 5-5,4 мм.

Чтобы отрегулировать этот зазор, нужно покрутить отвёрткой винт регулировки, только сначала сняв с него резьбовую заглушку:

Вначале нужно убедиться, что правильно настроена система зажигания, все провода исправны и двигатель полностью прогрет.

Смысл этой операции в том, чтобы завернуть «качество» при постоянном «количестве» до 850-900 оборотов в минуту.

Оценивать обороты можно по электронному тахометру, при навыке – на слух, или по тахометру приборной панели.

Следующим этапом является регулирование привода воздушной заслонки.

Если на положение привода не обращать внимания, то машина может глохнуть. Для этого потребуется простая шлицевая отвёртка, и ключ рожковый 7 мм.

На рисунке показано положение заслонки при утопленном и вытянутом «подсосе».

Для регулировки делаем следующее:

  • «подсос» утоплен;
  • Винт фиксации тяги отворачиваем шлицевой отвёрткой (пружина выталкивает её вертикально)
  • Затягиваем винт;
  • Проверяем ход заслонки.

Регулируем привод дроссельной заслонки («газ»).

Если этот привод неправильно настроен, то ухудшается разгонная динамика и приёмистость двигателя. Эту настройку нужно выполнить с помощником.

Потребуется рожковый ключ на 8, отвёртка, фонарик и штангенциркуль.

Полностью «утопим» «подсос», или привод воздушной заслонки.

Для регулировки штангенциркулем измеряем длину тяги, должно быть ровно 8 см. С помощью вращения наконечников «подгоняем» длину тяги к этому размеру, отвернув «контрящие» гайки.

После этого ставим тягу на место и повторяем проверку. Современные тяги часто выполняются из очень плохой пластмассы, которая даёт усадку. Поэтому нужно через неделю-другую проверить «приработку» тяги.

Можно не знать, как отрегулировать карбюратор ваз 2107, но установить длину тяги может каждый.

Мы рассмотрели лишь некоторые возможности выполнить регулировку карбюратора своими руками. Вообще, существует целая профессия «карбюраторщик», которая подразумевает полное владение этой нужной и сложной технологии. В одной статье просто невозможно описать все ньюансы этого процесса. Но надеемся, что основные принципы были для вас понятны и полезны.

Эта статья — часть цикла из 9 уроков, посвященных карбюраторам семерки. Чтобы ознакомиться со всеми девятью уроками, перейдите по ссылке: https://7vaz.ru/chto-takoe/karbyurator.html

Карбюратор ДААЗ 2107

Несмотря на то, что карбюраторные моторы сегодня считаются морально устаревшими и сходящие с конвейеров транспортные средства оснащаются инжекторными силовыми агрегатами, тема эксплуатации и сервисного обслуживания всех систем, в том числе и обеспечивающих подачу горючей смеси, еще долго будет волновать владельцев старых (и не очень) авто. ВАЗ 2107 производились 1982 по 2012 год.

Автомобили классической серии АвтоВАЗа, в том числе «семерки», комплектовались разными видами карбюраторов: ДААЗ 2107, Озон, Солекс или Пекар. Все они относятся к поплавковому типу устройств, но немного отличаются конструктивом. Эти агрегаты отличают надежность и длительный эксплуатационный ресурс. Базовой моделью, устанавливающейся на заводе, является карбюратор ДААЗ 2107 1107010, который выпускался и сегодня производится на заводе в Димитровграде.

Принцип работы, неисправности и замена

Карбюратор на ВАЗ 2107 имеет две модификации: 2107–1107010 и 2107-1107010-20. Они отличаются лишь организацией управления ХХ. Первая модель оснащена экономайзером принудительного холостого хода. Во втором устройстве установлен топливный жиклер ХХ, который имеет электромагнитный запорный клапан.

Особенности конструкции

Конструктивно карбюратор ВАЗ состоит из верхней крышки, корпуса и основания. Каждая из частей имеет внутреннее наполнение, обеспечивающее непрерывное поступление горючей смеси.

Двухкамерный агрегат комплектуется (основные элементы):

  • поплавковой и смесительной камерами;
  • поплавком;
  • воздушной и дроссельной заслонками;
  • фильтрующим элементом;
  • игольчатым клапаном;
  • дросселем;
  • жиклерами разных типов;
  • диффузорами;
  • эконостатом;
  • ускорительным насосом.

Устройство карбюратора ВАЗ 2107приведено на рисунке:

Принцип работы, неисправности и замена

Как работает карбюратор ВАЗ 2107:

Горючее попадает в первую камеру поплавкового типа, проходя через фильтрующий элемент. Его уровень регулируется поплавком. За движение жидкости отвечают топливные жиклеры. Параллельно по воздушным жиклерам осуществляется подача воздушной смеси, которая предварительно проходит очистку мембранами фильтра. В колодцах и трубках топливо смешивается с воздухом. Эта способная легко воспламеняться смесь через эконостат попадает в распылительный узел, дополнительно обогатившись воздухом. Диффузоры оптимизируют ее подачу. Воздушно-топливная смесь оказывается в смесительном отсеке. Управляемая педалью акселератора дроссельная заслонка отвечает за подачу горючего в цилиндры мотора.

При работе двигателя на холостом ходу воздушно-топливная смесь поступает лишь из первой камеры агрегата. Если прогретый мотор работает на полной мощности, происходит подача горючего и из второго отсека.

Во многом работа карбюратора обеспечивается состоянием жиклеров и чистотой других рабочих частей. Карбюратор 2107 не отличается прихотливостью и в состоянии работать даже на топливе сомнительного качества.

Оценивая все вышесказанное, можно сделать вывод, что в автомобиле ВАЗ 2107 карбюратор является очень важным узлом. Он обеспечивает функционирование силового агрегата, работающего в различных режимах, осуществляя запуск холодного двигателя, работу на холостом ходу, при повышении оборотов и торможении. Если настройка карбюратора ДААЗ 2107 выполнена неверно, это сразу скажется на динамических характеристиках, токсичности выхлопа и потреблении топлива.

Порядок работы экономайзера мощностных режимов карбюратора солекс

Когда двигатель автомобиля работает, на холостом ходу дроссель 1 камеры остается закрытым. Поэтому под заслонкой появляется область пониженного давления воздуха. Впускное отверстие экономайзера открыто, поэтому область разрежения распространяется и на диафрагму внутри экономайзера. Пружина постепенно оттягивается назад в направлении крышки корпуса ЭПХХ ВАЗ 2107. На этом этапе шариковый клапан закрыт.

После того, как водитель нажимает на педаль газа, давление с обратной стороны диафрагмы падает, поэтому открывается клапан. Затем горючее из поплавковой камеры поступает в эмульсионный колодец проходя через жиклер. В этот момент топливная субстанция хорошо обогащается кислородом, поэтому автомобилю придается значительное ускорение.

Все экономайзеры Солекс 2018 года выпуска вступают в работу исключительно при полностью выжатой педали газа.

Дополнение:  Ваз 2107 и способы разборки карбюраторов

1. Установка всех снятых деталей выполняется в обратной последовательности.

2. После установки экономайзера регулируем холостой ход (см. «Холостой ход — регулировка»).

Последовательность выполнения

1. Отсоединяем колодки проводов от выводов микропереключателя (см. «Карбюратор — снятие и установка»).

2. Очищаем микропереключатель от грязи и промываем уайт-спиритом.

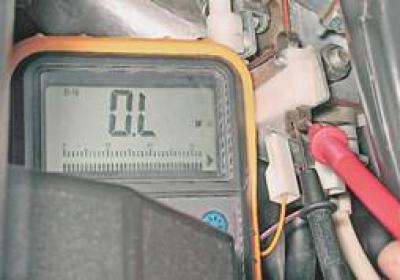

3. Подсоединив омметр к выводам переключателя, замеряем сопротивление.

Принцип работы, неисправности и замена

При закрытой дроссельной заслонке первичной камеры, при открытой воздушной заслонке и правильном положении переключателя (см. ниже, «Установка») его контакты разомкнуты. У исправного переключателя сопротивление должно стремиться к бесконечности. Если сопротивление мало, переключатель неисправен или неправильно установлен.

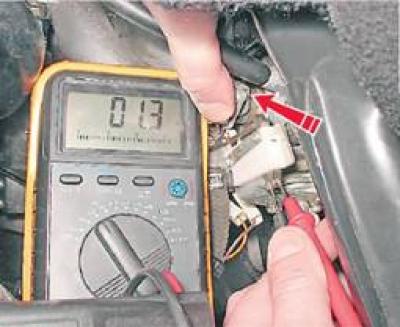

4. Пальцем поворачиваем рычаг привода дроссельной заслонки. При правильной работе переключателя его рычажок отжимается и контакты замыкаются.

Принцип работы, неисправности и замена

У исправного переключателя сопротивление должно стремиться к нулю.

Регулировка микропереключателя эпхх ваз 2107

  • В начало форума
  • Правила форума
  • Старый дизайн
  • FAQ
  • Поиск
  • Пользователи

Принцип работы, неисправности и замена

Хм, а не подскажете как тогда «запитать» электромагнитный клапан на Карбюраторе? Это значит, что можно обойтись без микровыключателя, т.е. минуя микровыключатель напрямую соединить провода к электромагнитному клапану на Карбюраторе? По схеме на микровыключатель идут 2 провода: желтый и серо-красный, какой из этих проводов кидать на электромагнитный клапан, а какой на массу?

Блин, чего-то я абсолютно не пойму, где находится электропневмоклапан Карбюратора. Вот у меня на карбе находится какаято «фигня» с одним выводом для провода, с виду она напоминает «бочонок». Что это такое не подскажете? Вообще подскажите пожалуйста, что мне нужно подключить, что бы просто машина завелась?

Стоит ли заморачиваться, чтобы было соединено всё как на схеме?

Вообще его задача подключать массу одного из разъемов блока управления ЭПХХ при нажатии на педаль газа, дабы при определенных оборотах клапан ХХ отключался. У меня этот провод, который должен идти от блока к микрику залочен на корпус постоянно, в связи с отсутствием микрика как такового Smile

На электромагнитный клапан с микровыключателя не нужно кидать НИ ОДНОГО ПРОВОДА! Электроклапан запитан от БЛОКА УПРАВЛЕНИЯ. Вот схема электрики семерки, там показано какого цвета куда подключать провода. Если что непонятно — объясню подробнее схему подключения именоо блока управления ЭПХХ и микрика

Так вот электропневмоклапан на карбюраторе у меня с одним «выводом»

Проверка и ремонт системы ЭПХХ карбюратора 2105, 2107 Озон

Принцип работы, неисправности и замена

На некоторых модификациях карбюратора 2105 — 2107 Озон устанавливается система экономайзера принудительного холостого хода (ЭПХХ). Это карбюраторы ДААЗ 2105-1107010 Озон и ДААЗ 2107-1107010 Озон.

На странице «ЭПХХ карбюраторов Озон 2105, 2107» рассмотрено устройство и принцип действия системы ЭПХХ. Здесь же подробнее остановимся на ее неисправностях, проверке и ремонте.

Проверка экономайзера

1. При неисправности экономайзера в ряде случаев двигатель может или вовсе не работать на холостом ходу или работать неустойчиво, с перебоями. Это может произойти из-за не герметичности диафрагмы экономайзера или трубки подводящей к нему разрежение.

Снимаем трубку подвода разрежения к пневмоклапану и в обход пневмоклапана соединяем штуцер на впускном коллекторе и штуцер экономайзера. Запускаем двигатель, если он работает устойчиво, то все нормально, если нет, то меняем экономайзер или негерметичную трубку подвода разрежения.

2. В некоторых случаях игла клапана зависает в открытом состоянии и это ведет к повышенному расходу топлива. На работающем двигателе снимаем один из проводов с пневмоклапана, двигатель должен заглохнуть. Если не заглох, возможно зависла игла.

Необходимо разобрать корпус экономайзера, устранить заедание иглы . Для ремонта экономайзера крестовой отверткой отворачиваем два винта крепления кронштейна микропереключателя и снимаем его. Далее вынимаем корпус экономайзера и при помощи той же отвертки разбираем его отвернув два винта.

Проверяем зависание иглы и диафрагму. Если диафрагма повреждена, меняем экономайзер.

После ремонта экономайзера необходимо отрегулировать холостой ход карбюратора. «Регулировка холостого хода карбюратора Озон»

Проверка микропереключателя (микровыключателя)

1. Дроссельные заслонки закрыты, воздушная заслонка полностью открыта, контакты микропереключателя разомкнуты. Присоединяем мультиметр в режиме омметра к выводам микропереключателя. Сопротивление должно стремиться к бесконечности. Если этого не происходит, отрегулируйте положение микропереключателя, чтобы его контакты были разомкнуты и проведите тестирование еще раз. Если все без изменений замените микропереключатель.

2. Поверните рычаг привода дроссельных заслонок, контакты микропереключателя должны сомкнуться, а мультиметр показать сопротивление стремящееся к нулю. В противном случае он неисправен.

Принцип работы, неисправности и замена

Исходное положение: дроссельная заслонка закрыта, рычаг микровыключателя поджат — микровыключатель выключен

Проверка пневмоклапана

1. Выключаем зажигание. Через резиновую трубку, надетую на один из штуцеров пневмоклапана, ртом создаем разрежение (втягиваем воздух). Если пневмоклапан исправен, то воздух через него проходить не должен.

2. Включаем зажигание. Пневмоклапан должен открыться и в этом случае воздух через него должен проходить. Пробуем снимать и надевать штекер одного из проводов подходящих к пневмоклапану с любого из его выводов, должен слышаться щелчок от срабатывания пневмоклапана. Если этого не происходит, клапан меняем.

Проверка блока управления пневмоклапаном

1. Подключаем тахометр, если есть встроенный в панель, то сгодится и он.

2.Отключаем провода от микропереключателя карбюратора.

3. Подсоединяем вольтметр или мультиметр в режиме вольтметра. Один провод к массе, а другой к серому с красной полосой проводу в колодке блока управления.

4. Запускаем двигатель.

5. Напряжение на вольтметре должно быть как минимум 10 В, на холостом ходу. Пневмоклапан в этом случае будет открыт.

6. Увеличиваем обороты до 1600 об/мин, напряжение должно упасть до 0,5 — 1,5 В. Пневмоклапан закрывается.

Если в результате регулировки выявляются отклонения в работе блока управления, то его меняем на исправный.

7. Уменьшаем обороты до 1200 об/мин, напряжение должно вырасти до 10 В. Пневмоклапан должен открыться.

Блок управления должен отключать пневмоклапан при частоте вращения коленчатого вала 1600 об/мин и включать обратно при частоте 1200 об/мин.

Если в результате проверки выявлены отклонения в работе блока управления, то меняем его на новый.

— Возможный вариант доработки системы ЭПХХ карбюратора Озон при возникновении проблем в ее работе можно увидеть на странице «Доработка системы ЭПХХ карбюратора 2105, 2107 Озон» .

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Замена экономайзера

Перед началом работ следует собрать все необходимые инструменты, тогда процесс замены пройдет намного быстрее. Произвести замену вы можете самостоятельно, достаточно лишь придерживаться этой инструкции:

  • Двигатель должен остыть в течение часа, только потом вы можете приступать к замене.
  • Ключом на 10 выкрутите все болты, которыми фиксируется крышечка воздушного фильтра.
  • Далее возьмите ключ на 8, им следует открутить основные болты фиксации. Теперь у вас есть доступ к датчику экономайзера и карбюратору.
  • Теперь отключите коннектор, который питает микроклапан.
  • С помощью отвертки выкрутите 2 болтика фиксирующих датчик ЭПХХ.
  • Снимите шланг со штуцера, после чего отодвиньте его в сторону (желательно его зафиксировать, чтобы не мешал в дальнейшем).
  • Под панелью, расположенной за датчиком, установлена пружина. Снимать ее необходимо осторожно, в противном случае она может выскочить и потеряться. После установки экономайзера следует заменить датчик и пружину, так как они со временем начинают хуже работать.
  • Затем монтируется вся система, в этом вам помогут видеоуроки от опытных автолюбителей.

Экономайзер карбюратора ВАЗ 2107

Автомобиль ВАЗ 2107 с карбюраторным двигателем всегда укомплектовывается универсальным устройством — экономайзер. Это устройство предназначается для экономии топлива, но при выходе из строя ремонт осуществить крайне сложно, поскольку не все владельцы знакомы с устройством экономайзера.

В этой статье мы подробно расскажем вам об устройстве этого элемента автомобиля и в деталях опишем, как его можно отремонтировать самостоятельно.

Назначение экономайзера мощностных режимов карбюратора

ЭМР необходим для насыщения горючей смеси через карбюратор. В этом случае дроссель открывается, а движок начинает работать на полных оборотах. В этой ситуации мощность движка значительно повышается, плюс ко всему появляется дополнительная возможность прибавки скорости.

Некоторые пользователи именно для повышения мощности ставят ЭМР-экономайзер на карбюратор ВАЗ 2107. Но делать это уметь грамотно, так как во время езды нагрузка на двигатель повышается, что, конечно, может привести к его поломке.

Микропереключатель системы эпхх — проверка и замена

Для выполнения работы потребуется мультиметр.

Устройство ЭПХХ

Устанавливается экономайзер сверху карбюратора ВАЗ 2107. Находится он недалеко от воздушного фильтра и состоит из корпуса, запорной иглы, перекрывающей выход топлива из системы холостого хода, соединенной с иглой диафрагмы, регулировочного винта «количества» топливной смеси.

Дополнение:  Тюнинг двигателя Дэу в Москве - 3467 автосервисов, увеличение мощности (форсирование) ДВС: цены, адреса и 1080 отзывов на

Именно жиклер останавливает подачу горючего в камеру сгорания. Он делает это в том случае, если выполнены 2 важных условия – скорость коленвала переваливает за 1800-2000 об/мин и нога водителя не оказывает воздействия на акселератор. Управление эпхх осуществляется без вмешательства человека, так как его функционирование регулирует небольшой контроллер, который соединен с ЭБУ (электронный блок управления).

Заменить диафрагму экономайзера можно, не снимая карбюратор, но для наглядности работа показана на снятом карбюраторе.

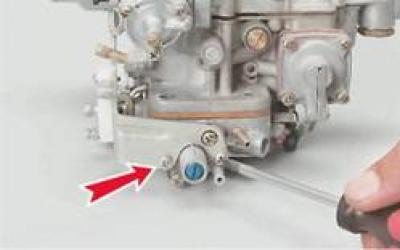

1. Отсоединяем шланг, соединяющий экономайзер с электропневмоклапаном и колодки проводов от выводов микропереключателя (см. «Карбюратор — снятие и установка»).

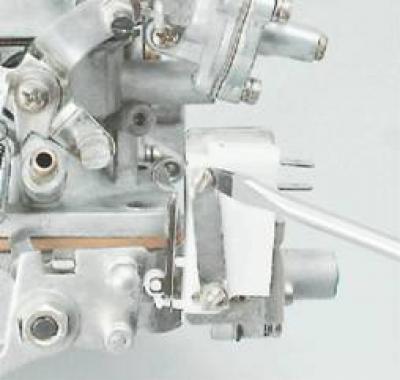

2. Крестовой отверткой отворачиваем два винта крепления кронштейна микропереключателя и экономайзера.

Принцип работы, неисправности и замена

3. Снимаем кронштейн микропереключателя и извлекаем экономайзер из корпуса дроссельных заслонок.

Принцип работы, неисправности и замена

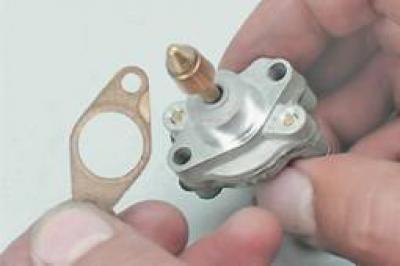

4. Снимаем прокладку, установленную между экономайзером и корпусом, и проверяем ее состояние. При повреждении прокладки заменяем ее.

Принцип работы, неисправности и замена

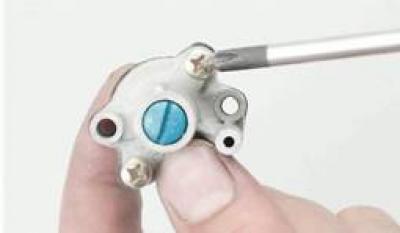

5. Крестовой отверткой отворачиваем два винта крепления крышки экономайзера.

Принцип работы, неисправности и замена

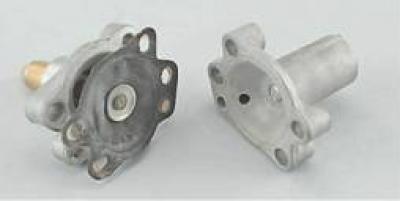

6. Снимаем крышку экономайзера.

Принцип работы, неисправности и замена

7. Проверяем состояние диафрагмы. При наличии разрывов и трещин заменяем диафрагму. Если соединение диафрагмы и иглы неразборное, заменяем экономайзер в сборе.

Неполадки карбюратора ДААЗ 2107

Несмотря на то, что устройство отличается надежностью и долговечностью, сегодня эксплуатируются и агрегаты, которым более 30 лет. За такой срок использования вероятность того, что автовладелец столкнется с разного рода проблемами, довольно высока.

Какие неисправности характерны для карбюраторов Димитровградского производства:

Двигатель глохнет при нажатии на газ

В момент старта или при работе на холостом ходу силовой агрегат может заглохнуть, когда водитель плавно нажимает на педаль.

Почему это случается:

  • Могут засориться отверстия переходной системы 1 камеры. Их необходимо продуть или обработать очистителем.
  • Сломался ускорительный насос. Его меняют или ремонтируют.

Принцип работы, неисправности и замена

Также возможна ситуация, когда при передвижении во время подачи газа мотор дергается и может остановиться. Чтобы этого не допустить, необходимо срочно еще раз нажать на педаль.

С чем это связано:

  • Засорились каналы, жиклеры или эмульсионный колодец. Устранить дефект можно прочисткой элементов.
  • Не до конца ввернут жиклер дозирующей системы 1 камеры. Его необходимо завернуть.
  • Не правильно подобраны жиклеры.
  • Недостаточен уровень топлива в поплавковой камере, который регулируется настройкой поплавка и клапана.
  • Загрязнен фильтр, установленный на входе. Его требуется демонтировать и прочистить.
  • Плохое состояние уплотнительных элементов, которые подлежат замене.

Также может быть неисправна система зажигания.

Переливает бензин

С этой проблемой сталкиваются довольно часто. Обычно она кроется в неисправности дозирующих узлов или топливной системы автомобиля.

  • неисправность или негерметичность игольчатого клапана;
  • негерметичность или пробой поплавка;
  • поплавок при перемещении по камере задевает за стенки;
  • уровень горючего в поплавковой камере превышен;
  • жиклеры, подающие воздух, засорены;
  • выход из строя бензонасоса.

Зная устройство карбюратора, источник проблемы найти не составляет труда.

Стреляет

Силовой агрегат может стрелять в карбюратор. Такие хлопки могут раздаваться и при старте, и при движении на скорости. Это приводит к высокому расходу топлива, перегреву двигателя, неустойчивости работы на холостых оборотах, а также к тому, что мотор не может развить полную мощность. Прострелы сигнализируют о неправильной регулировке системы приготовления топливно-воздушной смеси и газораспределения.

Бензин не подаётся

Если топливо не подается в карбюратор, причин может быть множество.

Основные источники проблем:

  • загрязнение топливного фильтра;
  • образование льда в бензопроводе;
  • утечки в местах соединения топливопровода;
  • помехи в шланге, который идет от бензобака;
  • выход из строя бензонасоса;
  • загрязнение фильтрующего элемента карбюратора.

Не работает вторая камера

В карбюраторах с двумя камерами получается повысить экономичность силового агрегата с сохранением отличных мощностных параметров. Однако 2-й отсек часто выходит из строя.

Связана неисправность может с:

  • заливом из-за загрязнения топливных каналов;
  • ошибочной настройкой зазоров;
  • неисправностью привода дроссельной заслонки;
  • плохим состоянием диафрагмы пневмопривода;

Принцип работы, неисправности и замена

Не работает ускорительный насос

Проблемы в функционировании этого узла приводят к тому, что бензин не поступает или подается под неправильным напором, в результате чего возникают сложности с разгоном. Как правило, причиной отсутствия поступления горючего  является засорение топливного жиклера ускорительного узла или прилипание шарика ко втулке обратного клапана. Если струе не хватает напора, стоит обратить внимание на состояние шарика и его положение, а также негерметичность соединения диафрагмы, которая расположена между верхней крышкой и корпусом. Для устранения проблемы нужно очистить комплектующие и оценить их состояние.

Снятие

Неисправный микропереключатель можно заменить, не снимая карбюратор с автомобиля. Для наглядности работа показана на снятом карбюраторе.

2. Шлицевой отверткой отворачиваем два винта крепления микропереключателя к кронштейну и снимаем микропереключатель.

Принцип работы, неисправности и замена

Устанавливаем микропереключатель при открытой воздушной заслонке карбюратора.

1. Устанавливаем переключатель на кронштейн, не затягивая винты. Поворачиваем переключатель по часовой стрелке, тем самым поджимая его рычажок, до срабатывания переключателя. При этом его контакты разомкнутся. Удерживая переключатель в этом положении, окончательно затягиваем винты его крепления.

2. Проверяем установку переключателя. При повороте рычага привода дроссельных заслонок Б по часовой стрелке до упора его выреза в усик А микропереключатель должен сработать (характерный щелчок).

Принцип работы, неисправности и замена

3. Подсоединяем колодки проводов к выводам микропереключателя (в произвольном порядке).

Настраиваем карбюратор ДААЗ на ВАЗ 2107

Даже не очень искушенный в вопросе технического обслуживания своего железного коня владелец в состоянии понять, что возникшие в работе авто проблемы могут быть связаны с состоянием узла подачи горючего. Настройка карбюратора ДААЗ 2107 20 или агрегата 2107 без последнего индекса при этом не отличается сложностью.

Как можно определить, что следует обратить внимание на карбюратор:

  • ухудшаются динамические характеристики во время разгона;
  • нажатие на педаль газа сопровождается провалами в работе мотора;
  • возникают рывки при передвижении на одной передаче;
  • наблюдается появление выхлопных газов черного цвета;

Принцип работы, неисправности и замена

  • затрудняется запуск силового агрегата;
  • на холостом ходу двигатель работает нестабильно;
  • мотор перестает работать без видимых причин.

Если рассматривается карбюратор ДААЗ 2107 1107010: устройство и регулировка этого механизма могут быть изучены любым автовладельцем. Для настройки узла совершенно не обязательно обращаться за помощью в специализированные сервисы. Все работы есть возможность выполнить самостоятельно.

Настройка ХХ — видео

Одной из наиболее распространенных задач, стоящих перед владельцами транспортных средств, является обеспечение устойчивости работы мотора на холостых оборотах. При этом горючая смесь максимально обеднена и уровень ОС находится на низкой отметке.

Для регулировки оборотов ХХ приходится задействовать винты, отвечающие за количество и качество (ВКЛ и ВКЧ) подаваемой воздушно-топливной смеси.

Принцип работы, неисправности и замена

Перед началом проведения работ следует разогреть мотор до рабочей температуры (этот показатель составляет примерно 80 градусов). Прогрев можно осуществлять и настраивая карбюратор. Когда силовой агрегат не работает, оба упомянутых винта полностью закручиваются, после этого метиз, ответственный за количество смеси, ослабляется на 3 оборота, а второй винт откручивается на 4-5 оборота. Мотор опять заводится и при помощи варьирования степени закручивания ВКЛ устанавливаются обороты около 800. Для этого придется отслеживать показания тахометра. Затем, регулируя положение ВКЧ (происходит обеднение смеси), определяется, в каком его положении наблюдается падение оборотов агрегата и их неустойчивость. От этой отметки следует открутить винт качества на 0,5-1 оборот, немного обогащая топливо для обеспечения устойчивости работы на ХХ.

Убедиться, что настройка карбюратора ВАЗ 2107 ДААЗ была выполнена верно можно, попробовав нажать на педаль газа. Если обороты остаются в районе 800±50 об./мин., то регулировка выполнена верно.

Процесс можно выполнить два-три раза. Это позволит понять, что настройка холостого хода произведена.

https://youtube.com/watch?v=bzLfTyijX3M%3F

Регулировка поплавка видео

Принцип работы, неисправности и замена

Поплавок необходим в карбюраторе для контроля за уровнем горючего в камере. Этот отсек состоит из:

  • непосредственно камеры с уплотнителем;
  • поплавка;
  • клапана;
  • поворотного стержня;
  • сливной пробки.

Поплавки, как правило, устанавливаются латунные или полимерные. Плавая на поверхности топлива, они способны поворачиваться и открывать или блокировать клапан, регулируя поступление жидкости.

Частой причиной неполадок в работе силового агрегата является переизбыток бензина в камере или, наоборот, его недостаточный уровень. Чтобы устранить проблему, необходимо произвести настройку игольчатого клапана и поплавка.

Технология проведения работ:

Принцип работы, неисправности и замена

Принцип работы, неисправности и замена

Можно в качестве шаблона, например, использовать сверло диаметром 6 мм (оно должно легко помещаться, не сдвигая поплавок, при этом должен оставаться небольшой зазор). Если расстояние не соответствует нормативу, придется провести регулировку, немного подогнув хвостик поплавка, который касается демпфирующего шарика.

Принцип работы, неисправности и замена

На рисунке видно, что между сверлом и поплавком после регулировки образовался зазор около 0,5 мм.

Принцип работы, неисправности и замена

Принцип работы, неисправности и замена

Если подходящего шаблона нет, рекомендуется для измерения использовать штангенциркуль. На фото видно, что требуемое расстояние немного меньше установленного на приборе уровня. Регулировка максимального открытия клапана производится отгибанием второго язычка, упирающегося в седло клапана.

Дополнение:  Как отключить передний мост на хлебе УАЗ. Источник

Выполнив описанные процедуры по проверке и настройке поплавка, работы можно завершить и собрать карбюратор.

https://youtube.com/watch?v=H4LGXc4yXOI%3F

Регулировка дроссельной заслонки

Сбои в работе привода дроссельной заслонки карбюратора могут привести к снижению мощности и приемистости транспортного средства. Также из-за разрежения и ухода горючего из диффузора первой камеры велика вероятность повышения расхода бензина. В связи с этим оценка работы этого механизма и настройка в случае необходимости являются важной составляющей процесса регулировки карбюратора.

Принцип работы, неисправности и замена

Выполнить настройку можно, не снимая карбюратора.

Порядок проведения работ:

Принцип работы, неисправности и замена

  • После установки тяги на штатное место и затягивания контргайки проверяется степень открытия заслонки. Для этого помощник должен нажать до предела на педаль газа (при утопленном «подсосе»).
  • В случае, если дроссельная заслонка первой камеры не полностью открылась, у ее рычага есть дополнительный ход. В этом случае снимается наконечник продольной тяги с промежуточного рычага. Немного ослабляется контргайка, уменьшается длина тяги, она возвращается на место. Работа заслонки проверяется снова.
  • Педаль отпускается, заслонка должна быть полностью закрыта (зазоры недопустимы). Если нужно, длина тяги увеличивается.

Если есть возможность снять карбюратор, также можно выполнить оценку работы заслонок и отрегулировать их.

  • Нажимая на рычаги, открываются и закрываются заслонки. Их ход должен быть плавным. Рычаги должны соприкасаться с упорами. Заслонки обязаны закрываться плотно.
  • Карбюратор (основание) нужно поднести к источнику света. Никаких зазоров видно не должно быть. Там, где заслонки прилегают, не должны наблюдаться нагар или след от их ударов.
  • Положение заслонок меняется регулировочными винтами, которые расположены на торцах карбюратора.

https://youtube.com/watch?v=K-dTUXHK9Kk%3F

Настройка ПУ (пускового устройства)

Чтобы выполнить регулировку этого узла, необходимого для запуска холодного силового агрегата, нужно демонтировать карбюратор.

Как будет работать карбюратор, во многом зависит от того, как после срабатывания пневмокамеры будет приоткрываться дроссель 1 камеры и какой при этом образуется зазор воздушной заслонки. Первое значение устанавливается на уровне 0,9 мм (при помощи подгибания тяги), второе – вращательными движениями винта диафрагмы до того, как расстояние от края заслонки до стенки диффузора станет равным 5,5 мм.

Принцип работы, неисправности и замена

Эти параметры практически не меняются во время эксплуатации автомобиля. Как правило, можно ограничиться их проверкой.

Для регулировки положения воздушной заслонки используется винт, ослабляя который, можно добиться большего ее открытия.

Принцип работы, неисправности и замена

Зазор в дросселе первой камеры регулируется подгибанием тяги (изогнутой), для чего обычно используются плоскогубцы.

Принцип работы, неисправности и замена

Данное видео дает полное представление о регулировке пускового устройства.

https://youtube.com/watch?v=aPpC3XnBmmM%3F

Как видно, настройка карбюратора ДААЗ 2107 1107010 достаточно легко производится своими руками.

1. Если двигатель не работает или работает неустойчиво на холостом ходу, то возможно, что в результате негерметичности диафрагмы клапан экономайзера полностью или частично перекрывает подачу топлива. Для проверки шланг подвода разрежения (от впускного трубопровода к электропневмоклапану) подключаем к штуцеру экономайзера. Запускаем двигатель. В том случае, если двигатель начинает устойчиво работать, клапан экономайзера исправен. Если нет — то повреждена его диафрагма (или негерметичен сам шланг).

Принцип работы, неисправности и замена

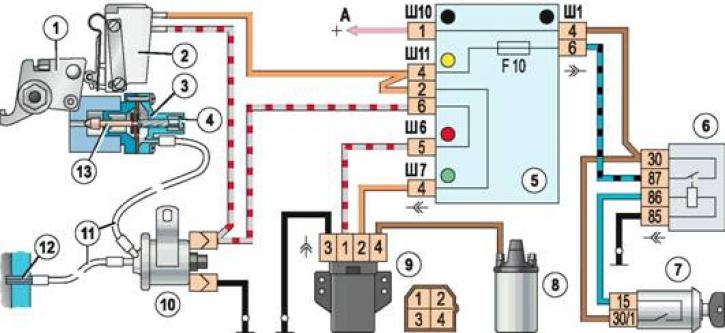

Система экономайзера принудительного холостого хода (ЭПХХ): 1 — рычаг привода дроссельных заслонок; 2 — микропереключатель; 3 — экономайзер; 4 — винт количества смеси; 5 — монтажный блок реле и предохранителей; 6 — реле зажигания; 7 — выключатель зажигания; 8 — катушка зажигания; 9 — блок управления электропневмоклапаном; 10 — электропневмоклапан; 11 — шланги; 12 — впускной трубопровод; 13 — игла клапана экономайзера

2. Клапан экономайзера может застрять в открытом положении и не перекрывать подачу топлива (в этом случае наблюдается повышенный расход топлива). При этом двигатель работает устойчиво на холостом ходу. Для проверки клапана запускаем двигатель и в режиме холостого хода отсоединяем от выводов электромагнитного клапана один из проводов (см. «Электропневмоклапан — проверка и замена»). В том случае, если двигатель продолжает работать, возможно, не герметична диафрагма экономайзера (или неисправен электропневмоклапан). Для проверки снимаем (см. ниже) и осматриваем диафрагму, при наличии разрывов или трещин заменяем ее.

Как отрегулировать карбюратор ВАЗ 2107 самостоятельно

Работа каждого автомобильного двигателя зависит от количества и качества воздушно – топливной смеси, приготовляемой специальным устройством, которое называется карбюратором. Все карбюраторные системы создают смесь и помогают равномерно распределить её по цилиндрам. Смешивать топливо с потоком воздуха можно разными способами. Например, бывают карбюраторы мембранно – игольчатые, а бывают поплавковые. Именно к этому типу относятся карбюраторы семейства ВАЗ, производства Димитровоградского автоагрегатного завода (ДААЗ).

Регулировка карбюратора ВАЗ 2107 – важное средство сохранить двигатель в рабочем состоянии.

Перед тем, как регулировать карбюратор, нужно знать, какой его тип установлен на автомобиле. Для этого нужно помнить, что:

  • Если у вас есть вакуум-корректор зажигания, то это значит, что у вас установлен последний тип двигателя ВАЗ 2103 или 2106, и модификация карбюратора 2107 – 1107010-20.
  • Если на вашей «семёрке» установлен шестёрочный движок, но нет установленного вакуум-корректора, то у вас модификация карбюратора 2107-1107010-10.

Основные узлы карбюратора, подлежащие регулировке:

Для того чтобы отрегулировать карбюратор, нужно знать основные признаки его неисправности. Так как карбюратор отвечает за разгонную динамику автомобиля, то к ним относятся следующие:

  • затруднение при пуске двигателя, долгое «чихание»;
  • всевозможные «рывки», «дёргания», «провалы» при нажатии на педаль «газа»;
  • вялая способность автомобиля к разгону;
  • необъяснимое увеличение расхода бензина.

Итак, если у вашего автомобиля появились соответствующие «жалобы», приступаем к его регулировке.

Внимание! Наиболее грамотно можно провести регулировку на снятом карбюраторе. Регулировка карбюратора ВАЗ 2107 не предполагает использование ворсистой и шерстяной ткани, а также различные проволочки для прочистки жиклёров.

Как отрегулировать карбюратор своими силами на ВАЗ 2107? При снятии крышки карбюратора первой регулируется поплавковая система, так удобно.

Регулировка поплавковой системы

Свободный ход поплавка колеблется между следующими значениями: 6,5 мм с одной стороны и 14 с другой. Это можно отрегулировать с помощью проверяющего шаблона, поставив вертикально камеру. В таком случае поплавок слегка касается, но не давит на шарик клапана.

В том случае, если расстояние меньше, чем 6,5 мм, то нужно слегка изогнуть язычок клапана (игольчатого), который на рисунке изображён буквой «А».

После этого регулируем степень открытия игольчатого клапана, который пропускает бензин в поплавковую камеру. При подъёме поплавка поступление топлива уменьшается, при резком нажатии на педаль «газа» и открытии дроссельной заслонки расход топлива увеличивается, и поплавок опускается.

Теперь регулируем отклонение поплавка в другую сторону. Для этого максимально отводим его от крышки и проверяем шаблоном, толщина которого составляет 14 мм с определённым допуском.

Если расстояние не соответствует, нужно подогнуть упор кронштейна крепления поплавка и сделать его не более 14 мм.

Теперь, после регулировки свободный ход поплавка составляет около 8 мм. Регулировка карбюратора ВАЗ 2107 также предусматривает проверку входящих сеток и топливных фильтров для сохранения полноценного потока топлива.

Диагностика и ремонт ЭПХХ

Диагностировать неисправность экономайзера не так уж сложно, надо всего лишь понять как он устроен и принцип работы экономайзера. В дальнейшем вы сможете устранять основные трудности своими руками.

Произвести замену ЭПХХ или прочистить жиклер можно без демонтажа карбюратора. Осуществляется процедура таким образом:

  • Аккуратно демонтируйте воздушный фильтр.
  • Отключите питающий провод от экономайзера, после чего его следует выкрутить из корпуса.
  • Снимите жиклер и старательно промойте его в керосине.
  • Подключите кратковременно экономайзер к АКБ (аккумуляторная батарея). Если привод более 5 мм, то это свидетельствует о нормальной работе устройства. В противном случае его придется заменить на новый.

Все ремонтные и диагностические работы должны проводиться с осушенным карбюратором, то есть с него надо сливать топливо.

Для самостоятельного диагностирования неисправности работы ЭМР инжекторного ВАЗ 2107, предлагаем ознакомиться с видеороликом:

Неисправности экономайзеров

Вот основные симптомы, которые могут указывать на некорректную работу экономайзера:

  • Увеличился расход топлива;
  • Нестабильная работа на холостом ходу;
  • Снизилась мощность ДВС (двигателя внутреннего сгорания);
  • Прогретый двигатель запускается не с первого раза;
  • В экономайзере появились капли топливной смеси.

После тюнинга автомобиля ВАЗ 2107 многие автомобилисты замечают повышения расхода горючего. Нужно понимать, что после монтажа ЭМР расход бензина может возрасти, и это вполне нормальное явление. А особенно тогда, когда срок эксплуатации ДВС превышает 5-6 лет.

Двигатель на холостых оборотах может нестабильно работать из-за сбоя в блоке управления. Поэтому на соленоид подается напряжение, и он соответственно втягивается, влияя на работу ДВС. В некорректной работе двигателя может быть виноват забитый жиклер или канал холостого хода, поэтому он полноценно не может пропускать смесь.

Оцените статью
SR20DET
Добавить комментарий
