Замена стартера на sr20 кузов pm12 вариатор — электрика — клуб владельцев nissan liberty

Стартер 23300-4J610.

1. Снимаем АКБ и воздушный фильтр.

Снять стартер с SR20 (кузов PNM12, 4WD) - стр. 1 - Двигатель - Клуб владельцев Nissan Liberty

2. Отцепляем вот эту тягу (держится на шпильке и шайбе снизу) и упор тяги откручиваем 2 болта.

Снять стартер с SR20 (кузов PNM12, 4WD) - стр. 1 - Двигатель - Клуб владельцев Nissan Liberty

3. Выкручиваем первый из двух болтов стартера (ключом или головкой на 14)

Снять стартер с SR20 (кузов PNM12, 4WD) - стр. 1 - Двигатель - Клуб владельцев Nissan Liberty

тот же болт еще одна фотка

Снять стартер с SR20 (кузов PNM12, 4WD) - стр. 1 - Двигатель - Клуб владельцев Nissan Liberty

вот и сам болт:

Снять стартер с SR20 (кузов PNM12, 4WD) - стр. 1 - Двигатель - Клуб владельцев Nissan Liberty

4. Поддомкрачиваем правую переднюю часть авто(кто худой может и так залезет или наедет на бордюр правым колесом), подлезаем и снизу откручиваем 2 болт, там стартер очень хорошо видно и понятно что откручивать

:)

окручиваем провод с втягивающего и отцепляем управляющий провод с втягивающего.

Снять стартер с SR20 (кузов PNM12, 4WD) - стр. 1 - Двигатель - Клуб владельцев Nissan Liberty

5. Теперь самое интересное: стартер откручен, но его надо оттуда вынуть и придется повозиться если вы не чемпион игры в клоцки и японских шарад. Заднюю часть стартера вверх вправо упирайте в резиновый чехол контакта датчика, его можно немного пальцем на себя придавить, а переднюю часть стартера вниз на себя и поймав это «секретное» положение стартер просто вынимается вниз.

Вот и сам стартер:

Снять стартер с SR20 (кузов PNM12, 4WD) - стр. 1 - Двигатель - Клуб владельцев Nissan Liberty

Новый стартер довольно дорог, контрактный вполне разумную цену имеет. Устанавливаем в обратном порядке: помучавшись, запихиваем его на свое место, подсоединяем провода, прикручиваем нижний болт снизу, верхний сверху. прикручиваем на место упор тяги и саму тягу, ставим короб воздушного фильтра на место и сам фильтр, АКБ. ВСЕ.

Дополнение:  P11 SR20DE плохо заводится - 3 - Двигатель - Primera Club

§

Наша группа в Контакте https://vk.com/club76503035

Как снять стартер на sr20de? помогите плз — 3 — двигатель — primera club

Снять стартер с SR20 (кузов PNM12, 4WD) - стр. 1 - Двигатель - Клуб владельцев Nissan Liberty
Добрый вечер, я тоже не могу снять стартер, часа 2 крутил, но мешает видимо вот эта планка места совсем мало чтоб крутить из пазов выходит и эта штука блокирует и ни туды и ни сюды, засада вобщем, может кто внятно по шагаво напимер -вставить в паз затем типа резко вверх и на себя затем в низ, ну типа чегонибудь в таком роде)???
Буду очень признателен и с наступившим новым 2021 годом))))

и еще не отщелкивается клипса которая чуть ниже красной стрелки, уже часть ее раздербанил а она как мертвая((

———- Сообщение добавлено в 21:37 ———- Предыдущее сообщение добавлено в 17:21 ———-

Все разобрался её снять нада 5 минут делов и ничего не мешает, все теперь стартер просто песня без визга и скрипа, но один косяк все же вылез, ну тут я сам виноват , проблема выскачил ЧЕК после снятия верхней крышки воздухозаборника, вобщем завел без ДМРВ чтоб стартер проверить а он на тебе ЧЕК Энжин, как эту ошибку сбросить.
На всякий случай снял на ночь клему может оклемается.

Купить стартер на ниссан примера в екатеринбурге

Предложения о продаже стартера на Ниссан Примера с авторазборов и автомагазинов в Екатеринбурге: 92 объявлений с фото и ценой, в наличии и под заказ.

Покупка стартера на Nissan Primera с авторазборки позволяет приобрести 100% оригинальную запчасть по приемлемой цене.

Отчет ремонт стартера p11 sr20de mitsubishi. снятие и установка стартера. — электрика — primera club

Стартер уже год как стал издавать странные звуки на холодную, на горячую все отлично. но крутил всегда исправно и никогда не подводил.
Решил заменить его. Взял японский контрактный стартер Mitsubishi, и конечно же как заядлый ананист по примьерам решил его разобрать и смазать перемазать весь, как оказалось не зря.
Снимаем крышку.
Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-21.jpg
Дополнение:  Самостоятельна замена форсунок ... Чистка форсунок ... Оценка состояния форсунок » Автоклуб - Форум, ремонт, обслуживание, диагностика автомобилей Nissan. Клуб автолюбителей бизнес и премиум класса Nissan: TEANA, CEFIRO, MAXIMA, CEDRIC, GLORIA, CIMA, FUGA, PRESIDENT, LAUREL, LEOPARD

Вытаскиваем якорь, и на нем видны следы износа уже, не критично, ну да ладно.
Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-22.jpg

Щетки в отличном состоянии, как и втулка на крышке. Как мы видим смазки НЕТ.
Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-23.jpg

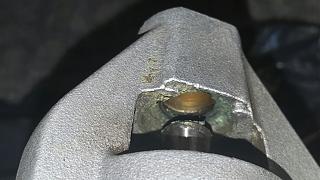

Передняя втулка, тут тоже смазки НЕТ
Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-25.jpg

Разбираем втягивающее, тут тоже смазки НЕТ, что то отдаленно ее напоминающее.
Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-30.jpg…..Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-24.jpg

Втягивающее вообще сухое и покрыто тонким слоем ржавчины
Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-27.jpg

Бендикс, тоже сухой, хотя вроде и есть какая то специальная желтая смазка, но она не особо уже смазывает, просто стала липкая субстанция
Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-26.jpg

Снимаем стопорное кольцо, и вытаскиваем бендикс с вала.
Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-28.jpg….Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-29.jpg

На схеме стартер полностью разобран, делатей не так много, все легко и просто, самый гемор собрать обратно стопорное кольцо втулки, которая держит бендикс.
Красным пометил где нужно смазать.
Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-32.jpg


Снимаем стартер с машины
, снял патрубок впуска, и доступ до него отличный.
Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-12.jpg

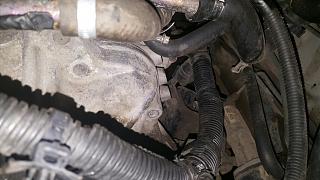

Сначала снизу откручиваем клемы от стартера, и откручиваем два болта на 14 крепящих стартер.
Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-11.jpg

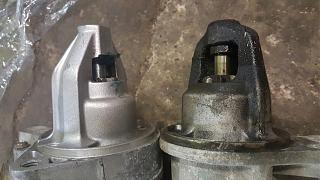

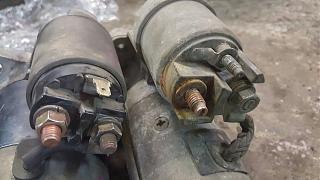

И теперь сравниваем стартер европа и япония. Они разные, по размеру и весу (японец тяжелее и мощнее). Но и по соединению проводки тоже другие. На моем было 2 гайки, а на новом гайка и клемма.
Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-18.jpg…..Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-17.jpg
Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-16.jpg…..Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-15.jpg
Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-19.jpg

Пришлось в спешке искать в гараже клемму мама, чтобы соединить к штатной проводке.
Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-10.jpg

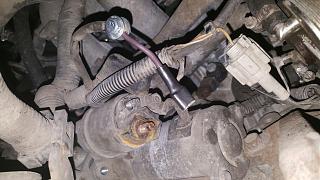

Соединил не резав провода штатные, соединил новый провод болтом с гайкой и шайбами. Все крепко, все заизолировал.
Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-14.jpg……Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-13.jpg

И еще различие стартеров, у старого болты вкручивались оба в стартер, а у нового одно отверстие без резьбы, пришлось с одного болта болгаркой срезать шайбы, иначе не хватало длинны, и после этого уже закрепил на болт с гайкой, не удобно, а что делать, по другому никак.
Ремонт стартера P11 SR20De Mitsubishi. Снятие и установка стартера.-20.jpg

Дополнение:  Ниссан Примера (P11, P12) диагностика ошибок: P0340, P0335, P1720, Р1715, P1320, P1110, P1610

А теперь результат, машину не узнать, она заводится так шикарно, тихо по сравнению с тем что было, и быстро.

А вот пример как работает неисправный стартер, скрежет, еле крутит двигатель, и еще если машина прогреется, то на горячую вообще не крутит, его клинит. как остынет снова начинает крутить.

А это эта же машина, но с уже замененным и перебранным стартером.

А так работает обычный, среднестатистический стартер на Примьере, с легким металлическим лязгом при заводе.

Запчасти к стартеру Magneti Mareli
Щетки №14 23378-2F200
Втягивающее №5 23343-2F200
Бендикс №19 23354-2F200
Звезда планетарного механизма №13 23367-2F200
Корпус планетарного механизма №23 23383-2F200
Ротор №17 23310-2F200

Снять стартер с SR20 (кузов PNM12, 4WD) - стр. 1 - Двигатель - Клуб владельцев Nissan Liberty

Запчасти к стартеру Mitsubishi
Щетки 23378-53J10
Втягивающее 23343-53J10
Бендикс 23354-53J10
Ротор 23310-53J11
