ВАЗ-2114 относится к модификации «Самара» второго поколения. Габаритные фонари в них расположены, в соответствии с техническим регламентом, у края передней и задней части кузова, рядом с поворотниками. Входят эти светильники в блоки фар.

• В отличие от передних габаритных огней, задние окрашены в красный цвет.

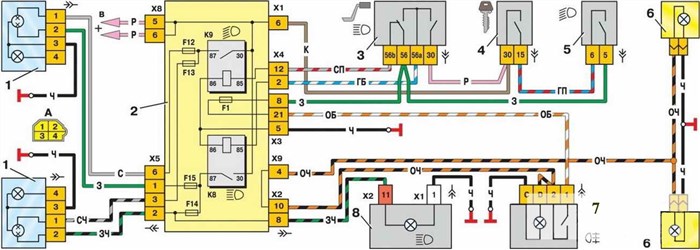

• Кнопка включения этих фар находится в блоке управления наружным освещением. Он располагается по центру приборной панели над бортовым компьютером. Если габариты включены, на выключателе загорается подсветка зеленого цвета.

Если фонари отказались работать по левой стороне, то замене подлежит предохранитель F11.

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Лампы ВАЗ 2114: с каким цоколем стоят в фарах дальнего и ближнего света Чтобы добраться к панели приборов, необходимо провести некоторые подготовительные работы, которые и позволят без проблем получить доступ к основному устройству. Спрашивайте, я на связи!

Как поменять габаритные лампочки на ваз 2114

От неисправных габаритных огней не застрахован ни один из автолюбителей. Важно быстро понять, в чем причина, и провести ремонт. Наиболее часто выходит из строя одна из ламп, тогда можно предположить причину выход из строя:

Первое встречается наиболее часто, в этом случае достаточно заменить вышедший из строя светильник. Если лампа работает, только если стукнуть по ней, то проблемы с контактами (хотя не всегда физическое воздействие помогает). Если при тестировании вы обнаружили, что лампочка целая, а окисления или нагара в патроне не наблюдается, то необходимо проверить проводники.

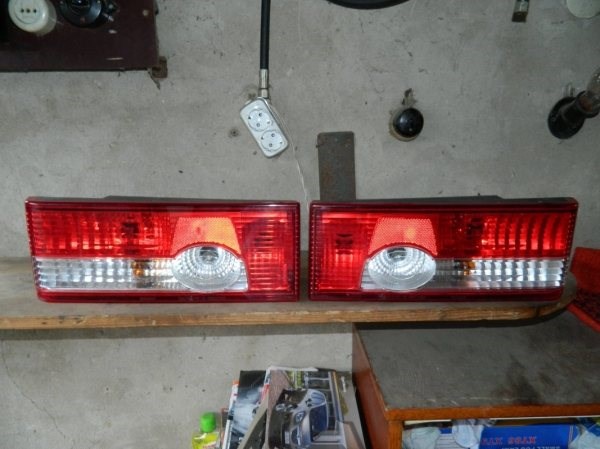

Замена испорченной лампы в заднем блоке фар проводится по инструкции:

• отключите освещение и откройте багажник;
• удалите декоративную обивку;
• сожмите фиксаторы и вытащите контактную панель фонаря;
• нажмите на сгоревшую лампу и поверните ее против часовой стрелки;
• проверьте лампочку на тестере и при необходимости установите новую.

Сборка фонарей проводится в обратном порядке. Заменить фонарь можно и в сборе. Для этого важно лишь приобрести качественный вариант, не отличающийся от оригинала. Автолюбители часто рекомендуют приобретать стоковые комплектующие или обратить внимание на фирму «Освар». Замену в сборе мы рекомендуем в том случае, если есть значительные повреждения конструкции.

Часто лампы задних габаритов не сразу перегорают или отказываются работать, а возвещают о неполадках слабым свечением. Для начала прочистите группу контактов, расположенную в монтажном блоке, а затем, если неисправность не удалось исправить, поверьте группы, ведущие к каждой лампе.

Какие лампы стоят в габаритах ВАЗ 2114

Стандартная комплектация автомобилей ваз 2114 предусматривает установку в габариты и передние/задние фары таких ламп:

В последнее время пользователи все чаще меняют стандартные лампочки в габариты ваз 2114 на светодиодные, поскольку они имеют гораздо больший ресурс, потребляют меньше энергии и светят красивым цветом. Чтобы диодки давали эффектные габаритные огни синеватого оттенка, слабые 1-5 диодные лампы не подойдут. Лучше применить 12-15 диодные.

Они дадут ярко белое свечение в дневное время, а в темное время суток это свечение будет сине-белым. Желательно заменять такими лампами одновременно все габаритные огни или хотя бы передние либо задние с обоих сторон. В этом случае машина выглядит органично, а разница в оттенках свечения габаритов не будет вводить в заблуждение других участников движения.

Не горит передний правый габарит ваз 2114. Не горят задние габариты ВАЗ 2114: причины и способы их устранения я чтоб не мучаться при замене ламп в ПТФ просто снимаю их целиком-меняю и спокойно одеваю пыльники на место, и ставлюобратно. Спрашивайте, я на связи!

Габаритные огни ваз 2114 — Всё об автомобилях Лада ВАЗ

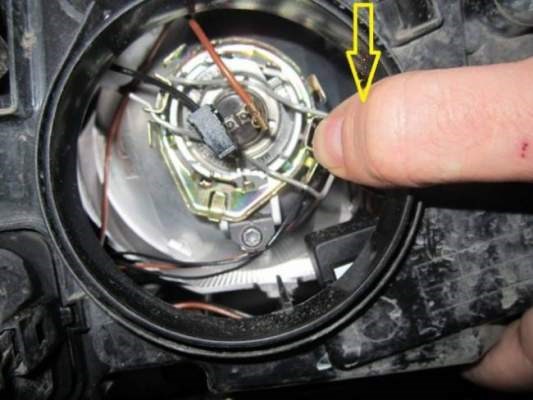

• Осматриваем фару с тыльной стороны и видим, что она закрыта круглым кожухом. Поворачиваем кожух против часовой стрелки, его крепление напоминает байонет.
• Снимаем клеммную колодку с лампочки H4.
• Сжимаем усики фиксирующей пружины и выводим фиксатор из зацепления.
• Извлекаем и меняем лампу.

Как поменять лампы на приборной панели своими руками?

• 1. Отсоединить направленный к прикуривателю провод;
• 2. Снять кожух с панели таким же образом, как он отсоединялся от магнитолы. После этого будет видны саморезы, которые необходимо выкрутить.
• 3. Осторожно, но прилагая небольшие усилия, отсоединить накладку.
• 4. Отключить провода от часов, фар, сигнализации и прочего.
• 5. Снять панель приборов, для чего следует выкрутить саморезы, которые её удерживают. Для защиты проводов от повреждений лучше их с одной стороны отсоединить.
• 6. Прежде, чем заменить сами лампочки необходимо снять их патроны, что выполняется вращением последних против часовой стрелки. Затем дефектные лампы на панели сменяются новыми, а конструкция собирается в обратном порядке.

Если вы обнаружили, что одна из ламп ближнего света работать перестала, то не стоит начинать ее замену прямо на трассе, создавая аварийную ситуацию. Лучше доехать до ближайшей автозаправки или стоянки, где можно будет устранить неисправность в спокойной обстановке.

В случае, когда одна из ламп ближнего света перестала гореть во время движения, можно временно включить фары противотуманные (чтобы беспрепятственно доехать до места замены). Лампа ближнего света ваз 2114 заменяется довольно просто. Из инструментов обязательно понадобится отвертка (тонкая) и шило.

У опытного автолюбителя вся процедура займет 3-7 минут. Однако тем, кто столкнулся с подобной заменой впервые, не стоит торопиться. Важно правильно выполнить все действия, перечисленные ниже. Замена вышедшей из строя лампы выполняется так:

• Откручиваем на защитной крышке болты (2шт.).
• Снимаем крышку (под ней можно увидеть механизм держателя лампы (пружинный) и 3-контактную колодку подключения питания фары).
• Отключаем 3-контактную колодку.
• Аккуратно сдавливаем пружину крепежа (держателя) и вынимаем неработающую лампочку.
• Вставляем в держатель новую лампу.
• Устанавливаем защитную крышку на место, а затем закрепляем ее болтами.

Следите за тем, чтобы в процессе замены вы не касались пальцами стеклянной поверхности колбы (может привести к быстрому выходу из строя новой лампы). Если это произошло – следы от пальцев нужно аккуратно убрать спиртом.

Предпочтительно заменять лампы ближнего света парами (при перегорании в одной из фар – вставлять новые в обе). В этом случае будет обеспечен одинаковый световой поток (по яркости и интенсивности) от каждой фары.

Причины выхода из строя ламп габаритных огней

Причин, по которым перестала гореть конкретная лампочка габаритов ваз 2114, может быть несколько, а именно:

Какое освещение Вы предпочитаете

• обрыв цепи (на фарах пропало напряжение);
• лампочка габаритного огня по каким-либо причинам вышла из строя;
• сгорел соответствующий предохранитель;
• блок предохранителей вышел из строя;
• сломалась клавиша включения огней.

Чаще всего причина поломки – неисправность самой лампочки. Устранить подобную неисправность довольно просто, важно знать, как именно это сделать.

Какие лампочки стоят в противотуманках ваз 2115. Какой цоколь в противотуманных фарах ВАЗ-2114: какие лампочки там стоят? Из всего этого понятно, что лампы на панели позволяют определить проблемы с авто, а если они сами не работают, то важную поломку можно легко упустить, что чревато не только уменьшением срока службы вашего ВАЗ-2114, но и ДТП. Спрашивайте, я на связи!

Почему не работают ФЗХ

• открывается багажник;
• для получения доступа к фаре снимается ковролин, накрывающий ее изнутри;
• отсоединяются контакты платы;
• вынимается планка (на ней находятся все лампочки заднего фонаря).

Основные выводы

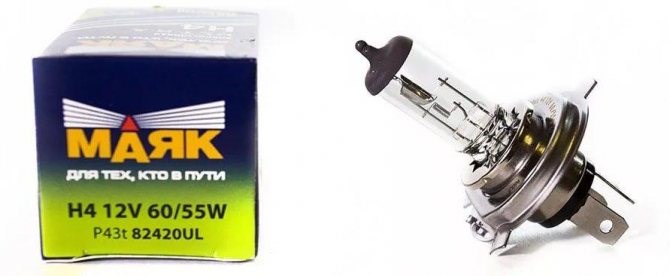

В блок-фарах ВАЗ 2114 по умолчанию стоят галогенные лампы с цоколем H4. Это двухнитевые конструкции, в которых одна нить отвечает за дальний, а другая — за ближний свет. Кроме галогенных, могут быть использованы:

Большинство пользователей предпочитает светодиоды, но по правилам необходимо использовать штатные галогенные конструкции. Свои мысли о лампах для ВАЗ 2114 излагайте в комментариях.

• Световой поток: 1500 / 1800 Лм
• Мощность: 15 / 16 Вт
• Cрок гарантии: 1 год

• Световой поток: 1800 Лм
• Мощность: 18 Вт
• Cрок гарантии: 1 год

• Световой поток: 1600 Лм
• Мощность: 20 Вт
• Cрок гарантии: 1 год

• Световой поток: 80 Лм
• Мощность: 0,8 Вт
• Cрок гарантии: 1 год

• Световой поток: 800 Лм
• Мощность: 5 Вт
• Cрок гарантии: 2 года

• Световой поток: 25 Лм
• Мощность: 0,4 Вт
• Cрок гарантии: 1 год

• Световой поток: 150 Лм
• Мощность: 1,3 Вт
• Cрок гарантии: 3 года

• Световой поток: 120 Лм
• Мощность: 0,85 Вт
• Cрок гарантии: 1 год

• Световой поток: 2000 Лм
• Мощность: 17 Вт
• Cрок гарантии: 3 года

• Световой поток: 1100 Лм
• Мощность: 11 Вт
• Cрок гарантии: 1 год

• Световой поток: 800 Лм
• Мощность: 21 Вт
• Cрок гарантии: 1 год

• Световой поток: 260 Лм
• Мощность: 4,3 Вт
• Cрок гарантии: 1 год

• Световой поток: 80 / 400 Лм
• Мощность: 0,6 / 3,6 Вт
• Cрок гарантии: 1 год

• Световой поток: 80 / 260 Лм
• Мощность: 1,5 / 4,3 Вт
• Cрок гарантии: 1 год

Производители ламп для ВАЗ 2114

Поскольку лампы с цоколем H4 используются в фарах многих моделей от разных производителей, выпуском подобных светильников занимаются все фирмы-изготовители автоламп. Среди них можно назвать следующие компании:

• Всемирно известная голландская компания, известная невысокими ценами и хорошим качеством продукции;
• Немецкая компания с давней историей и богатым технологическим опытом;
• Narva. Это еще один производитель из Германии, известный качеством и долговечностью продукции;
• Bosh. Еще одна немецкая фирма, не нуждающаяся в особых представлениях;
• Компания, базирующаяся в Гонконге и Германии. Выпускает широкий ассортимент надежной осветительной техники.

Виды ламп для ПТФ Если влагу в блоке вы все же обнаружили, произведите очистку канала дренажа, который вы сможете найти возле крепления лампочки для поворота слева или справа авто. Спрашивайте, я на связи!

Когда можно?

• Для ее замены необходимо отсоединить колодку с проводами, извлечь панель контактов от фонаря. Тут достаточно просто сжать боковые фиксаторы, чтобы достать пластиковую панель;
• Немного надавливайте на патрон и выкручивайте ее движениями против часовой стрелки;
• Проверьте состояние контактов и проводки;
• Вкрутите новую лампочку, которая соответствует установленной ранее;
• При необходимости до вкручивания новой лампы зачистите контакты, прозвоните проводку тестером. Возможно, произошел обрыв в цепи, потому новая лампочка результата не даст.

Есть несколько причин, из-за которых ФЗХ могут выйти из строя. Попробуем разобраться в них.

Замените перегоревшую лампочку на новую, проверьте состояние контактов

Проверьте, замените при необходимости. Предохранитель может привести к потере работоспособности всей цепи контактов

Плата располагается под фонарем. Простой ремонт устранить проблему

Придется продиагностировать состояние цепи, проверить целостность проводки, используя тестер и визуальный метод

Потребуется зачистить контакты, заменить по необходимости элементы

В такой ситуации предстоит решать вопрос неисправности КПП

Проверьте состояние датчика включения заднего хода, при необходимости выполните замену устройства

Причин выхода из строя ФЗХ достаточно много, потому водитель обязан знать, как именно устранить тот или иной тип поломки.

Демонтаж платы задних фонарей

Чтобы снять плату, вам потребуется провести несколько простых манипуляций:

• Откройте багажник;
• Извлеките из пространства все лишнее, чтобы это не мешало работе;
• Уберите декоративную обшивку;
• Демонтируйте кожух, выполненный из пластика;
• Извлеките заднюю панель;
• Получив доступ к патрону и лампе подсветки номера, можете извлечь устройства;
• Снимите крепежные шпильки датчика заднего хода и саму фару.

Многие путают датчик заднего хода с датчиком скорости, поскольку располагаются данные устройства в непосредственной близости друг от друга.

Проверка работоспособности датчика

Если задние фары не включаются, виновником может служить датчик заднего хода, то есть лягушка в народе.

Снимите с датчика контакты и зажмите их между собой, после чего включение зажигание. Если при этом свет появился, датчик нуждается в замене. Если же света все равно нет, нарушена целостность цепи, а с самой лягушкой все хорошо.

• Поставьте автомобиль на яму или эстакаду;
• Включите ручной тормоз;
• Снимите защиту с днища, открыв доступ к коробке передач;
• Уберите контакты от старого датчика;
• Подставьте под датчик пустую емкость и демонтируйте лягушку. Емкость нужна потому что при извлечении устройства будет вытекать масло из коробки передач;
• Демонтируйте старую лягушку, вставьте на ее место новую;
• Дайте автомобилю немного постоять;
• Проверьте уровень масла внутри коробки переключения передач;
• При необходимости долейте масло до необходимого уровня;
• Выполните обратную сборку.

Подобный ремонт вполне можно выполнить своими руками, а цена вопроса составит примерно 250 рублей. Именно столько сейчас стоит новый датчик для ВАЗ 2114.

Характеристики габаритных огней ВАЗ-2114

Как поменять лампы на приборной панели своими руками?

Причины выхода из строя ламп габаритных огней Открутите по одному винту с каждой стороны тоннеля, а затем ещё один, который находится прямо под пепельницей для задних пассажиров. Спрашивайте, я на связи!

Подготовка к замене лампочек на панели приборов

Когда доступ к панели приборов нам открыт, осталось открутить два болта по бокам корпуса и отключить колодки питания.

При визуальном осмотре будет видно, что всего на приборной панели автомобиля ВАЗ-2114, 13 патронов с лампами, из которых только 8 могут быть заменены на аналоги, либо на светодиоды.

Обратите внимание на общее состояние платы, так как при наличии следов окисления или коррозии их необходимо очистить, независимо от того, работает лампа или нет. Потому как в большинстве случаев, причиной выхода из строя становится не лампа, а патрон, который был со следами коррозии.

Выбор ламп для панели приборов ВАЗ-2114

На сегодняшний день, на рынке предлагается множество выбора ламп на панель приборов ВАЗ-2114. Среди них есть как обычные лампы накаливания, так светодиодные аналоги, отличающиеся увеличенным сроком службы, качеством выдаваемого света, а также низким энергопотреблением.

При покупке новых ламп, всегда покупайте на несколько элементов больше, потому как при установке возможны обрывы «лапок».

Приведенный перечень можно продолжать еще долго. Сегодня громкое имя производителя — еще не гарантия высокого качества и надежности. На рынке масса подделок, которые отличаются не только дешевизной, но и полным несоответствием с оригиналом. Поэтому выбор правильнее делать, опираясь не на имя, а на характеристики лампочек.

Как заменить лампы ближнего/дальнего света лада гранта, пошаговая инструкция

Светодиодные LED лампочки H4 6000K (Ваз 2114) — Обзор, тест.

Сгорели лампочки Для того, чтобы понимать почему противотуманные фары вышли из строя необходимо немного знать о том, как устроено электрооборудование автомобиля в целом, а также схему подключения данного узла в общую электрическую цепь. Спрашивайте, я на связи!

Почему необходим хороший ближний свет?

• указатель поворота – синий (правый), сине-черный.
• габаритный огонь – желтый (правый), желто-черный.
• сигнал торможения – красный.
• противотуманный свет – красно-черный.
• указатель заднего хода – зеленый.

Причины поломок

Наиболее распространенные причины выхода узла из строя:

• самое узкое место во всей конструкции — это эластичная плата;
• на втором месте, банальное перегорание или механическое повреждения лампочек;
• третьей причиной является проблема с предохранителем или реле;
• окисление контактов;
• обрыв проводки.

В первую очередь имеет смысл проверить те элементы, которые не требуют снятия фары целиком (например, предохранителей, реле). После чего проверяют качество соединений, наличие окислений и уровень подачи напряжения к осветителю. Последним этапом является разборка заднего фонаря, извлечение и осмотр платы.

Какие Лампы Поставить В Птф ~ VIVAUTO

Если ПТФ инсталлируются автоконцерном, то лампы

в их употребляют стандартные – галогеновые. Многих автомобилистов они не устраивают, что вынуждает их находить варианты подмены. В текущее время на рынке представлены три вида ламп, которые можно использовать для противотуманных фар:

Перед выбором окончательного варианта подмены следует найти, какие

лампочки стоят в противотуманных фарах. Главным затруднением для большинства водителей становится верно решить, какие лампы лучше поставить в противотуманные фары – каждые из их имеют определенные плюсы и недочеты.

Галогеновые

должны соответствовать техническим требованиям и не слепить водителя.Какие противо.

Лучшие лампы для ВАЗ 2114 Можно с равной долей вероятности получить подходящие фары, или заиметь не соответствующие форме гнезд осветительные приборы. Спрашивайте, я на связи!

Причины выхода из строя лампочек на приборной панели

• Ваз 2110 подушки двс
• Ваз 2110 крепление фары
• Фары ваз 2110 светят низко
• Как настроить фары на ваз 2110 видео

Несмотря на то, что автомобиль ВАЗ 2114 работает на бензине, электрическая составляющая в нем очень важна. Без поддержания напряжения в нужных пределах не сможет работать освещение, будет разряжаться аккумулятор. А самое главное – система зажигания без электричества не сможет функционировать, значит, не будет работать и двигатель. Поэтому важно, чтобы состояние электрической цепи машины поддерживалось в нормальном состоянии.

ГЕНЕРАТОР

Генератор предназначен для вырабатывания электроэнергии, столь необходимой для стабильной работы электрооборудования автомобиля. Дополнительно он выполняет функцию подзарядки аккумуляторной батареи – с разряженным аккумулятором невозможно будет запустить двигатель. Для модели ВАЗ 2114 номинальным напряжением электрической цепи считается 12 Вольт, но с учетом всех потребителей (освещение, система зажигания, приборы, моторчик печки, мотор стеклоочистителей и т. д.) оно всегда должно быть выше. Поэтому напряжение в электрической схеме может находиться в пределах от 13,2 до 14,7 Вольт. Для поддержания его в нужном значении в цепь генератора устанавливается регулятор. Причем, это устройство присутствует в составе любого авто, а не только на модели 2114.

Для автовладельца важно знать, вырабатывает ли генератор необходимый ток. Проверка работоспособности генератора в первую очередь определяется по индикатору зарядки, находящемуся на панели приборов в салоне машины. Если лампа горит во время работы двигателя, то генераторная цепь неисправна, требуется диагностика и при необходимости ремонт.

РЕГУЛЯТОР НАПРЯЖЕНИЯ

Найти, где находится реле генератора ВАЗ 2114, нетрудно. Это устройство расположено в задней части самого генератора под пластмассовой крышкой. Где находится реле зарядки на ВАЗ 2114 – вопрос на засыпку. Дело в том реле зарядки, реле генератора и регулятор напряжения на ВАЗовской 14-ой в общем является одним и тем же единым устройством. Его еще называют реле-регулятором.

Что будет, если напряжение в электрической схеме упадет ниже 13,2 Вольт? Перестанет заряжаться аккумулятор, и через довольно небольшой промежуток времени стартеру уже не хватит мощности прокрутить двигатель для запуска. А если оно будет свыше 14,7 Вольт? Тогда могут выйти из строя элементы электрической цепи, например, сгорит магнитола или какой-нибудь из датчиков двигателя (ДМРВ, датчик фаз и т.д.).

Реле зарядки на ВАЗ 2114 похоже на большую черную таблетку, на конце которой есть две графитовые щетки (щеточный узел). Если идет слабая зарядка или ее совсем нет, проводится проверка регулятора напряжения.

ДИАГНОСТИКА РЕЛЕ-РЕГУЛЯТОРА

Проверка работоспособности генератора на ВАЗ 2114 всегда начинают с замера напряжения бортовой цепи на заведенном двигателе. Замер удобнее всего делать с помощью цифрового мультиметра:

• Настраиваем мультиметр на измерение напряжения и выставляем верхний предел 20 Вольт;
• Подсоединяем щупы прибора к аккумулятора и измеряем вольтаж на выключенном двигателе. Вольтметр должен показать где-то от 12,5 до 13 Вольт;
• Запускаем двигатель, показания прибора при хорошем исправном генераторе должны увеличиться где-то до 14 Вольт (может быть чуть больше);
• На работающем моторе включаем нагрузку (дальний свет, габариты, обогрев заднего стекла, моторчик печки на максимальные обороты). Смотрим на показания мультиметра – прибор не должен на холостых оборотах показывать менее 13,2 Вольт, а лучше, если этот показатель будет в пределах 13,8-13,9.

Проверка регулятора напряжения генератора может проводиться и на снятом устройстве. Проверяется устройство в сборе с щеточным узлом. Для этого:

• Массовый вывод (минус) «таблетки» соединяем проводом с минусом аккумулятора.
• На выводы «Б» и «В» от АКБ подаем питание (12-14 Вольт).
• Автомобильную лампу на 1-3 Ватт подключаем к графитовым щеткам. При исправном реле-регуляторе лампа должна загораться.

Существует еще одна проверка работы регулятора напряжения – когда необходимо проверить, какой порог срабатывания регулятора на верхнем пределе. Для этого в схеме увеличиваем напряжение, например, параллельно в цепь добавляем две-три пальчиковых батарейки по 1,5 В. Нужно увеличить напряжение более 16 вольт, все остальное подсоединяем по той же схеме. В данном случае при исправном реле зарядки лампа уже гореть не должна.

Суммируя результаты обеих проверок, делаем выводы:

• Если лампа горит при первой проверке, а при второй не горит, то регулятор напряжения исправный;
• Если лампа горит при обеих проверках – регулятор имеет пробой;
• Если не горит при ни том, ни в другом случае – в устройстве имеется обрыв между щетками или контактами.

https://youtube.com/watch?v=QvhxE6j6iz4%3Ffeature%3Doembed

ЗАМЕНА

Удобное расположение регулятора напряжения ВАЗ 2114 позволяет его достаточно легко поменять, не снимая самого генератора.

Поступаем следующим образом:

• Отсоединяем клеммы аккумуляторной батареи;
• Отворачиваем ключом гайку на 10, и отводим в сторону плюсовые провода, идущие к генератору (красного и черного цвета);
• Сдергиваем фишку с тонким проводом;
• Демонтируем заднюю пластиковую крышку генератора. Она крепится на трех зажимах, и для ее снятия зажимы необходимо отогнуть;
• Реле-регулятор крепится на двух винтах. Берем крестовую отвертку и откручиваем винты;
• «таблетка» остается висеть на проводе. Аккуратно вытаскиваем штекер с устройства и демонтируем регулятор;
• Установку новой детали производим в обратном порядке.

Можно проводить замену реле-регулятора и со снятием генератора, здесь каждый выбирает тот метод, который окажется наиболее удобным.

ДРУГИЕ ПРИЧИНЫ ОТСУТСТВИЯ ЗАРЯДКИ

Если нет зарядки аккумулятора или она недостаточная, помимо неисправного регулятора напряжения могут быть другие причины, связанные с генератором:

• Плохо натянут ремень;
• Плохой контакт или обрыв в проводах, подающих питание;
• Неисправный ротор или обмотка статора;
• Плохой контакт щеток с коллектором ротора, просто изношены щетки.

Добрый день, сегодня к нам в автосервис приехал ВАЗ 2113. Клиент обратился к нам после небольшого дорожно транспортно происшествия, с просьбой заменить задние фонари ВАЗ 2113. В данной статье, мы расскажем вам о том, как снять и заменить задние фонари на ВАЗ 2113, 2114, 2115.

снятия и замена заднего фонаря на ВАЗ 2113, 2114, 2115:

Снятие и замена заднего фонаря на ваз 2113, 2114, 2115 своими руками

Самый простой способ – изменить внешний вид своего автомобиля – заменить световые приборы на более оригинальные. Ассортимент фонарей на ВАЗ 2114, конечно, не особо широк, но выбрать есть из чего. А простой способ – потому, что весь тюнинг сводится к «снял штатные, поставил купленные». Побродим по магазинам, посмотрим, что можно найти для нашей ВАЗ 2114.

Фонари “Освар” – самый популярный вариант среди автолюбителей. Стоят относительно недорого, и найти их не проблема. Единственно, производитель использует в нём обычные лампочки, но при желании их можно заменить на светодиодные самостоятельно. Хотя для большинства автовладельцев это не актуально.

Skyline style. Тоже «ламповый» вариант, но смотрится абсолютно по-другому.

ProSport RS-02022. Это уже светодиодный вариант. Правда, лампочки, отвечающие за разные сигналы в них, явно не на своих местах, что может очень не понравиться другим участникам движения, а уж инспектор ГИБДД вас точно не поймет.

ProSport RS-02022-Т. Все тот же “ПроСпорт” с перепутанными сигналами, но с тонированными стеклами. Настоящий подарок дорожной полиции!

Задний фонарь ProSport RS-02022 с тонированным стеклом

ProSport RS-07490. Вариант с лампочками. Тот же производитель, такое же недоразумение – сигнал поворота находится между габаритом и стоп-сигналом. Нарочно не придумаешь.

«Зигзаг» 0013L. Вот такое светодиодное чудо предлагают производители из Тольятти – родины автомобиля ВАЗ. Здесь хотя бы сигналы более-менее на своих местах.

На этом поход по магазинам закончим, хотя чудес там еще много. Просто посмотрим небольшое видео о фонаре с красными “поворотниками” и перейдем к следующему пункту.

Как снять задние фонари

Пора выяснить, как снять штатные фонари, чтобы поставить новые. Для работы понадобится торцевой ключ на 8 с удлинителем и крестообразная отвертка. Открываем дверь багажника, крестовой отверткой демонтируем часть обивки так, чтобы, отогнув ее, можно было получить доступ ко всей задней части фонаря.

Находим по периметру светового прибора 4 гайки и отворачиваем их ключом

Аккуратно снимаем разъем, потянув его к центральной осевой автомобиля. Не раскачиваем, а просто тянем, стараясь не перекашивать!

Устанавливаем новый световой прибор в обратной последовательности.

Штекер заднего фонаря ваз 2114 В середине 20-го века международным автомобильным сообществом были приняты определенные стандарты, касающиеся цветового оформления автомобильных осветительных приборов. Спрашивайте, я на связи!

• поставить автомобиль на эстакаду;
• установить ручник;
• снять защиту;
• удалить контакты ос старого датчика;
• подставить емкость и снять лягушку;
• выкрутить неисправный прибор и заменить его новым.

Что особенно важно контролировать у задних габаритов

Если F10 или F11 все-таки часто ломается, то необходимо провести проверку монтажного блока, возможно, он неисправен. Если этот узел находится в рабочем состоянии, то проведите проверку всей электрической цепи. Иногда постоянные поломки предохранителей свидетельствуют о замыкании в проводке, которое может привести к возгоранию авто без видимых на то причин.

Неисправности и ремонт

Чтобы выполнить ремонт фары ВАЗа, ее необходимо снять.

В случае с задними фарами следует заменить стандартные патроны и фишки на качественные, а стыки проклеить герметиком. Это избавит от проблем с контактами и неправильной работой модулей.

Если не работают передние фонари ВАЗа, то нужно осмотреть:

При обнаружении проблем в проводке меняются неисправные детали. Перегоревшие световые элементы удаляются и монтируются новые. Если разбито стекло, то его не сложно переклеить на герметик или убрать дефект с помощью специального клея.

Если после всех работ плохо светят фары, то требуется замена оптики на новую. Для этого нужно определиться с производителем и приобрести комплект подходящих ламп.

Как поменять лампочки стопа, габарита и поворота в задней фаре ваз 2114, 2115, 2113

ВАЗ 2114: какие лампочки стоят в фарах и других световых приборах? Правда, лампочки, отвечающие за разные сигналы в них, явно не на своих местах, что может очень не понравиться другим участникам движения, а уж инспектор ГИБДД вас точно не поймет. Спрашивайте, я на связи!

Задние фонари ВАЗ 2114, 2115 — подключение, доработка противотуманных и передних фар

• кнопка на панель от комплектации ВАЗа с ПТФ;
• новые фонари с хорошими показателями, например Bosch, Киржач;
• медный кабель;
• пластиковая гофра;
• изолента;
• нож;
• затягивающиеся хомуты.

Самостоятельная замена фар

Замена фар на ВАЗ 2114 не требует дорогостоящих инструментов. Для работ понадобится набор гаечных ключей и отвертки.

Для удобства следует подготовить автомобиль и материалы:

Чтобы поменять фару спереди, нужно выполнить действия:

• Отключить клемму аккумулятора.
• Открутить четыре болта и снять пластик перед радиатором.
• Отключить фишки с оптики и поворотника.
• Отжать удерживающую пружину уголка указателя поворотов.
• Нажать на пластиковые крепежи и потянуть уголок по ходу автомобиля.
• Открутить винты, удерживающие фару.
• Повернуть тягу корректора против часовой стрелки и отсоединить его.
• Чтобы снять реснички под оптикой, нужно ослабить винты бампера около фонаря, отогнуть уголок и открутить крепеж.

Существует метод снятия передней фары в сборе с «ресничкой». Для этого нужно дополнительно открутить три винта, удерживающих «ресничку», и вытащить блок в сборе.

• Отключить клемму батареи.
• Открыть багажное отделение и освободить пространство от лишних деталей.
• Отогнуть мягкую обшивку.
• Отключить штекеры.
• Открутить гайки со шпилек.
• Снять датчик заднего хода.
• Аккуратно вытащить фару наружу.

При откручивании гаек не следует торопиться. Случайно упавшая деталь под обшивку потребует дополнительной разборки багажника и займет лишнее время.

Варианты для замены

На конвейере автомобили ВАЗ комплектуются фарами «Бош» или «Киржач». Главное отличие — измененная конструкция, за счет которой обеспечивается точечное освещение оптикой от Bosch. Несмотря на все плюсы немецкая оптика недостаточно освещает дорогу непосредственно перед автомобилем. Поэтому такие фары лучше использовать совместно с противотуманками.

Тайваньские производители предлагают линзованные фары со светодиодными «ресничками», темной маской и улучшенным внешним видом. Линзы, настроенные под ксенон, имеют широкий пучок и увеличенную яркость. Для монтажа такой фары потребуется внедрение в штатную проводку. Посадочные места и крепеж доработке не подвергаются.

Передние

Простое снятие фар с помощью подручных средств не занимает много времени. Деталь промывают мыльным раствором, оценивают состояние отражателя и при необходимости отклеивают защитный щиток. Для замены стекла на фаре:

• Снять деталь.
• Поместить фару в закрытую коробку с отверстием для фена.
• Нагревать коробку в течение 15-20 минут.
• Достать деталь и аккуратно оторвать расплавившийся герметик.
• Разобрать прикипевший щиток можно с помощью плоской отвертки.

Патроны в задние фонари или досвидания вечно не работающий габарит

Пробрало меня на доработки) Сегодня на работе, от нечего делать, покапался в чуке проводки от ниссанов, и нашел паторны под лампы с цоколем, сходил в магазин и купил разъемы на 6 контактов папы/мамы ну и понеслос))) (за фото извините, был не готов к таким событиям)

изначально в фонарях было 5 ламп, я сделал 4. габарит и туманку объединил.

ну и конечно надо марафет навести, замотать мягкой лентой

и без битопласта не обойтись(что бы скрыть отверстия лишние)

Отрезал штатный разъем задних фонарей и прикрутил «нормальные»)

Конечный результат порадовал, улицу не слышно)))) пыли не будет))) и лазьте туда я думаю не скоро.

По ходу пьесы пришлось доработать крутилки, т.к. после того как я чуть сильнее их подтянул, резба в них срезалась(пластик). Ну не беда, вплавил гайки

Вообщем внес частичку Ниссана в свой Ваз) и кстати лампочки все оригинал ниссан)Так что всем рекомендую) Кстати от 2106 патронов не нашел, все магазины объехал в Рязани.Всем Спасибо и удачи в доработках Ваза)

Противотуманные Чтобы включить дальний свет с помощью штатной клавиши в салоне ВАЗа, нужно правильно определить контакты и подать их на модуль. Спрашивайте, я на связи!

Задняя оптика

Многие водители слышали о том, что в машине есть такая деталь, как регулятор напряжения ваз 2114, но при этом не знают, какую роль он выполняет и что делать в случае его неисправности. Ответить на все эти вопросы мы и постараемся в сегодняшней статье.

Как работает регулятор напряжения

По своему конструктивному устройству трехуровневый регулятор напряжения ваз 2114 представляет собой реле с подключенными к нему транзисторной схемой и сопротивлениями, которые, в свою очередь, подключены к возбуждающей обмотке на статоре генератора.

Принцип его действия заключается в следующем — во время своей работы генератор производит ток с нестабильным, скачкообразным напряжением, использование которого напрямую в бортовой сети могло бы привести к неполадкам и даже поломкам электронного оборудования. Для того, чтобы устранить эти скачки и поддерживать вольтаж, выдаваемый генератором, на одном уровне — и нужен регулятор-стабилизатор.

Так, при генерировании слишком высокого напряжения, устройство включает в схему дополнительные резисторы, которые понижают вольтаж до нужного уровня. В противном случае (когда напряжение слишком мало) стабилизатор отключает все сопротивления в схеме, и выдаваемый генератором вольтаж увеличивается.

Говоря о работе стабилизатора, следует учитывать и то, что все эти подстроечные колебания напряжения происходят с высокой частотой, в результате чего общая величина напряжения в бортовой сети остается фактически неизменной.

Если же говорить простыми словами, то регулятор напряжения генератора ваз 2114 отвечает за:

• активацию электрогенератора;
• контроль выдаваемого генератором тока;
• поддержание напряжения, поступающего в бортовую сеть, на стабильном уровне.

Для регулятора, монтируемого на 14-ю модель, стандартными рабочими параметрами являются номинальный вольтаж в 14,5 вольт и номинальная сила тока в 5 ампер.

Признаки неисправности регулятора

Иногда в процессе эксплуатации авто случается и так, что стабилизатор выходит из строя. Признаками этого могут служить частые колебания и резкие скачки напряжения в сети автомашины, неполадки с электроприборами и быстрая разрядка аккумуляторной батареи. Если вы заметили один или несколько указанных выше признаков, то реле регулятор генератора ваз 2114 следует протестировать при помощи мультиметра.

Сделать это можно следующим образом:

• Установить тестер на измерение постоянного напряжения с пределом 20 вольт.
• Измерить показания вольтажа на клеммах АКБ при выключенном моторе (результат должен составить от 12,5 до 13 вольт).
• Запустить мотор и вновь измерить напряжение на клеммах (теперь оно должно составлять от 14 до 14,5 вольт).
• Не выключая двигатель, включить дальний свет, печку и обогрев стекла (можно и другие мощные потребители). Замерить напряжение на батарее третий раз. Показатели вольтажа при этом должны находиться в пределах 13,2-13,9 вольт — это будет означать, что стабилизатор исправлен. В противном случае устройство придется демонтировать и заменить.

Совершать поездки на автомашине с вышедшим из строя регулятором генератора — не выгодно и даже небезопасно, поскольку это может привести к увеличению расхода топлива, поломкам в бортовой сети и даже к возгоранию авто.

Проверить корректную работу регулятора можно и без применения мультиметра, при снятом устройстве. Для этого нужно подсоединить его клемму «массы» к минусу аккумулятора, а контакты Б и В подключить к плюсу. После этого следует взять 3 ваттную автомобильную лампу и подсоединить ее к графитовым щеткам регулятора. Если последний исправен, то лампа загорится.

В некоторых случаях можно пойти еще дальше и проверить порог срабатывания. Для этого регулятор следует подключить как было сказано выше, но между его положительными выводами и плюсом АКБ подключить параллельно пару пальчиковых батарей, дабы увеличить напряжение в сети до 16 вольт. Если регулятор работает правильно, то он прервет питание и подключенная к его щеткам лампочка гореть не будет.

Как заменить регулятор напряжения

Если в ходе проверки выяснилось, что регулятор неисправен, то следует как можно быстрее выполнить его замену на новый, аналогичной модели.

Делать это нужно следующим образом:

• Отсоединить обе клеммы от аккумуляторной батареи.
• Отсоединить колодку с проводами, подключенную к выводу «D» генератора.
• Снять резиновый колпачок с «плюсового» вывода, при помощи ключа на 13 отвинтить гайку, фиксирующую пучок проводов на шпильке.
• Снять провода со шпильки-контакта.
• Открыть 3 пластиковых зажима на крышке.
• Используя плоскую отвертку или узкое лезвие, демонтировать крышку.
• Выкрутить крестовой отверткой 2 винта, фиксирующих регулятор.
• Отключить провода, подходящие к устройству.
• Вынуть корпус регулятора вместе с графитовыми щетками.

Установку нового регулятора напряжения следует выполнять в таком же порядке, но в обратной последовательности.

Установив новый регулятор, следует обязательно зачистить все его контактные поверхности и проверить плотность прилегания контактов. В противном случае возможны сбои и неправильная работа устройства.

Заканчивая разговор о регуляторе напряжения, хочется еще раз напомнить о том, что при первых же признаках неисправности устройства следует заменить его на новое, поскольку в противном случае существует не только риск поломки бортовой электроники или увеличенного расхода топлива, но и вероятность короткого замыкания с дальнейшим возгоранием машины.

Полезное видео

Дополнительную полезную информацию по данному вопросу вы сможете почерпнуть из видео ниже:

Где находится главное реле (симптомы выхода из строя, проверка)

Когда автомобиль стал плохо заводиться или появились неполадки с его электрооборудованием, владельцы начинают искать причину. При самостоятельной диагностике обязательно нужно знать, где находится главное реле на ВАЗ 2114. Ведь нередко его поломка приводит к подобным напастям. Поэтому начинать проверку следует именно с него.

Где находится главное реле на ВАЗ 2114?

Главное реле или реле зажигания отвечает за работу стартера и запуск силового агрегата. Оно корректирует напряжение для пуска мотора и защищает пусковой механизм при повышенном вольтаже в цепи.

Благодаря его работе порой возможно использование авто при недостаточном заряде аккумуляторной батареи. Релюшка предохраняет контакты замка зажигания от плавления и обгорания после запуска двигателя.

Главное реле на ВАЗ 2114 расположено в салоне, под панелью, слева от руля за декоративным кожухом. Чтобы увидеть деталь, нужно снять эту пластиковую накладку. Некоторым владельцам удаётся достать её и без снятия элемента, но делать так неудобно. Это возможно при и точном знании места установки детали и сноровке. Начинающим ремонтникам поступать так не стоит. В отдельных случаях для доступа к электрической детали может потребоваться удаление приборной панели. Это зависит от года выпуска авто или внесения изменений в его конструкцию прежним хозяином, что часто встречается на отечественных машинах.

Признаки неисправности реле

Деталь часто выходит из строя от времени. Она изначально бывает некачественной. Поэтому срок её службы может быть небольшим. На неисправность релюшки указывают такие симптомы, как:

• Трудности с запуском двигателя или невозможность запустить мотор. Эти проблемы бывают, как постоянными, так и происходящими через раз. При этом АКБ исправен и заряжен;
• Отопитель работает с перебоями. Интенсивность его работы может неожиданно меняться или он на время прекращает функционировать. Иногда печка вообще отказывается включаться;
• Плохо работают стеклоочистители и обогрев стёкол. Дворники и обогрев могут действовать с перебоями или не включаться вовсе.

При поломке элемента обычно встречается сразу несколько признаков. Они могут напоминать неисправность стартера. Но, прежде чем, диагностировать его, проверяют релюшку. Ведь часто проблема связана с ней.

Как проверить реле зажигания?

Удостовериться, что реле сгорело можно несколькими способами. Сделать это можно своими силами. Иногда достаточно снять его и увидеть оплавленные или отломанные части. Оно может треснуть или приобрести иные видимые дефекты.

После долгой езды релюшка может сильно нагреваться. Это говорит о её неисправности или малой мощности.

Главное реле для этой модели рассчитано на силу тока, равную 70 Ампер. Но, возможно, деталь обладает меньшей мощностью или на авто присутствует множество дополнительно установленных потребителей. Проверить это можно путём отключения нескольких из устройств.

Если после этого элемент перестанет нагреваться, значит, его мощность слишком мала. Необходимо купить аналогичную по конструкции деталь, но предназначенную для тока большей силы.

Протестировать деталь можно мультиметром в режиме омметра. Измерения проводят аналогичным образом. Значение на экране прибора совершенно неважно. Наличие любых показаний указывает на исправность релюшки. Если показаний нет, она нуждается в замене.

Покупать необходимо только аналогичный элемент, предназначенный для этой модели авто. В продаже часто встречаются бракованные изделия. Поэтому, если после установки нового реле, проблема не исчезла, следует снова проверить эту деталь. Для этого подойдут все указанные ранее способы. В рассмотренном выше случае необходимо приобрести электродеталь чуть большей мощности. Скорее всего, оно будет от другого автомобиля. Поэтому для подбора нужно взять с собой старое реле. Если после замены элемента и при его заведомой исправности проблемы с запуском двигателя или печкой сохранились, следует искать иную причину. Нелишним протестировать всю проводку машины. Она могла сгнить или перетереться от времени. В неисправности могут быть виновны и другие детали автомобиля. Если самостоятельная диагностика электрооборудования затруднительна, нужно обратиться к электрику в автосервис.

Расположение

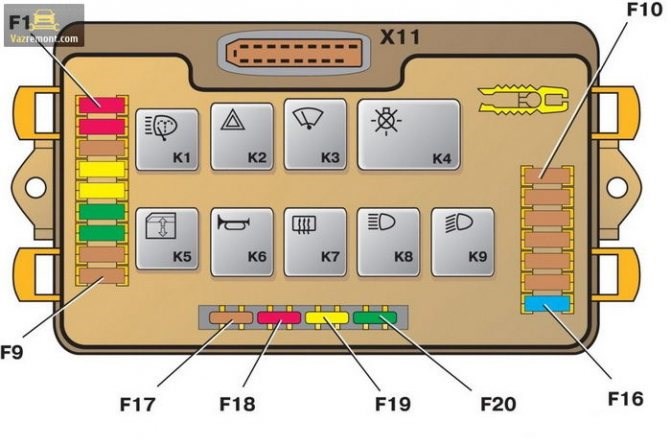

Монтажный блок предохранителей и реле установлен в моторном отсеке, с левой стороны под ветровым стеклом.

Монтажный блок 2114-3722010-18

Предохранители

• Очистители фар (в момент включения)
• Реле включения очистителей фар (контакты)
• Клапан включения омыва фар

• Указатели поворота и реле — прерыватель аварийной сигнализации (в режиме аварийной сигнализации)
• Контрольная лампа аварийной сигнализации

• Задние фонари (лампы стоп-сигнала)
• Плафон освещения салона

• Элемент обогрева заднего стекла
• Реле (контакты) включения обогрева заднего стекла
• Штепсельная розетка для переносной лампы
• Прикуриватель

• Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты)
• Звуковой сигнал и реле его включения

• Электро стеклоподъемники передних дверей
• Реле включения электро стеклоподъемников

• Очистители фар (в рабочем режиме)
• Реле включения очистителей фар (обмотка)
• Электродвигатель вентилятора отопителя — предохранитель печки
• Электродвигатель омывателя стекол
• Моторедуктор очистителя заднего стекла
• Реле времени омывателя заднего стекла
• Клапаны включения омыва ветрового и заднего стекол
• Реле (обмотка) включения электро вентилятора системы охлаждения двигателя
• Реле (обмотка) включения обогрева заднего стекла
• Контрольная лампа обогрева заднего стекла
• Лампа освещения вещевого ящика

• Фонари освещения номерного знака
• Подкапотная лампа
• Лампы освещения приборов
• Контрольная лампа наружного освещения
• Табло подсветки рычагов отопителя
• Лампа освещения прикуривателя

• Левая фара (габаритный свет)
• Левый задний фонарь (габаритный свет)

• Правая фара (габаритный свет)
• Правый задний фонарь (габаритный свет)

• Левая фара (дальний свет)
• Контрольная лампа включения дальнего света фар

• Указатели поворота и реле — прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)
• Контрольная лампа указателей поворота
• Задние фонари (лампы света заднего хода)
• Моторедуктор и реле включения очистителя ветрового стекла
• Обмотка возбуждения генератора (при пуске двигателя)
• Контрольная лампа уровня тормозной жидкости
• Контрольная лампа давления масла
• Контрольная лампа воздушной заслонки карбюратора
• Контрольная лампа стояночного тормоза
• Лампа светового табло «STOP»
• Указатель температуры охлаждающей жидкости
• Указатель уровня топлива с контрольной лампой резерва
• Вольтметр

Монтажный блок 2114-3722010-60

• Указатели поворота
• Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
• Контрольная лампа аварийной сигнализации

• Передний плафон освещения салона
• Центральный плафон освещения салона
• Плафон освещения багажного отделения
• Лампа подсветки выключателя зажигания
• Лампа контроля системы управления двигателем
• Лампы сигналов торможения
• Маршрутный компьютер (если установлен)

• Патрон подключения переносной лампы
• Реле включения обогрева заднего стекла (контакты)
• Элемент обогрева заднего стекла

• Звуковой сигнал
• Реле включения звукового сигнала
• Электродвигатель вентилятора системы охлаждения
• Предохранитель вентилятора

• Электростеклоподъемники
• Реле включения электростеклоподъемников (контакты)

• Электродвигатель отопителя
• Предохранитель печки
• Электродвигатель омывателя ветрового стекла
• Электродвигатели очистителей фар (в режиме работы)
• Прикуриватель
• Лампа освещения вещевого ящика
• Реле включения обогрева заднего стекла (обмотка)

• Лампы габаритного света по левому борту
• Лампа сигнализатора включения габаритного света
• Лампы освещения номерного знака
• Подкапотная лампа
• Выключатель освещения приборов
• Предохранитель лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем

• Указатели поворота
• Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)
• Лампы света заднего хода
• Реле контроля исправности ламп
• Блок индикации бортовой системы контроля
• Комбинация приборов
• Лампа сигнализатора недостаточного давления масла
• Лампа сигнализатора включения стояночного тормоза (стоп сигналы)
• Лампа сигнализатора уровня тормозной жидкости
• Лампа сигнализатора разряда аккумуляторной батареи
• Маршрутный компьютер (если установлен)
• Обмотка возбуждения генератора (в режиме пуска двигателя)
