Как снять магнитолу Форд Мондео 3 на 1DIN и 2Din вариантах? Домой В гараже заменить автомобиль форд мондео3

На машинах Фокус третьего поколения используется штатное головное аудиоустройство. При выполнении самостоятельных работ владелец должен знать, как снять магнитолу на Форд Фокус 3, поскольку неаккуратные действия приводят к необратимым повреждениям оборудования и элементов отделки салона автомобиля. Демонтаж изделия производится для установки дополнительных элементов (например, штекера AUX) или в случае поломки головного устройства.

Инструменты

Перед тем как снять магнитолу на Форд Фокус 3, требуется подготовить инструменты:

• Специальную монтажную лопатку, изготовленную из мягкого пластика. Изделие позволяет разбирать элементы интерьера автомобиля, не нанося им повреждений.
• Отвертку или набор головок Torx для электрического шуруповерта.

Пошаговая инструкция

Чтобы снять магнитолу с автомобиля Ford Focus 3, выпущенного в 2012 году, необходимо выполнить такие действия:

• Сначала отключаем клемму с отрицательного полюса батареи, обесточивая бортовую сеть.
• Снимаем лопаткой пластиковую крышку, размещенную между блоком управления климатической установкой и нижней частью декоративной облицовки головного устройства. Панель крепится на пластиковых защелках, сначала снимается фиксатор с правой стороны детали, а затем она вынимается из левого посадочного гнезда.
• После того как владелец снял заглушку, необходимо выкрутить 2 винта. Операция выполняется отверткой или электрическим шуруповертом.
• Потянуть на себя рамку, которая содержит кнопки управления и воздуховоды. После того как отсоединятся фиксаторы, следует отвести узел на небольшое расстояние от плоскости приборной панели. Отключить штекер жгута проводов, идущий к кнопкам управления головным устройством.
• Демонтировать головной блок аудиоустройства, закрепленный 2 винтами. После удаления шурупов следует аккуратно вытянуть изделие из направляющих пазов, а затем отключить штекеры проводки и антенны.
• Для замены или ремонта информационного жидкокристаллического дисплея потребуется открутить 4 винта и отсоединить коммутационный разъем.

При установке дополнительных элементов, например разъема AUX, следует помнить, что электронные модули автомобиля Ford Focus 3 подключаются через цифровую шину CAN.

Для обеспечения работоспособности требуется вносить корректировку в программное обеспечение при помощи компьютера, подключаемого через кабель ELS27.

Часть машин Focus выпускалась без штатного разъема, но активация устройства не требуется.

После проведения рестайлинга стала применяться магнитола, унифицированная с Форд Мондео, алгоритм снятия изменился. Нужно:

• Демонтировать пластиковую крышку, расположенную под блоком акустической системы.
• Удалить заглушку, расположенную рядом с крышкой бардачка. Элемент установлен плотно, для снятия следует использовать пластиковую карточку.
• Отсоединить элемент, находящийся вокруг рычага переключения скоростей. Первоначально требуется снять клипсу, расположенную по центру, затем разжимается правое крепление, в последнюю очередь отстегивается левый фиксатор.
• Снять общую центральную панель вместе с рычагом переключения передач и блоком управления климатической установкой. Узел крепится на защелках, демонтаж проводится аккуратно, поскольку существует риск потери крепежных элементов.
• Снять фронтальную панель с кнопками управления и центральными воздуховодами, которая крепится 2 жесткими защелками.
• Приступить к демонтажу корпуса штатной магнитолы Форд Фокус 3, который закреплен в панели приборов 2 винтами.
• Затем отсоединяются штекеры питания и антенны, которые снабжены пластиковыми защелками.

Сборка производится в обратной последовательности. Если владелец не имеет опыта, то рекомендуется обращение в сервисный центр.

Штатное головное устройство, применяемое на Ford Focus 3, не имеет портов, позволяющих коммутировать смартфоны или внешние проигрыватели. Для установки дополнительного оборудования необходимо знать распиновку магнитолы Форд Фокус 3.

Схема распиновки

Электрическая схема разъемов головного устройства содержит провода с изоляцией различного цвета, предназначенные для подсоединения:

В штекерах имеется несколько пустых позиций, которые зарезервированы под дополнительные опции. Указанные цвета изоляции могут отличаться в зависимости от года выпуска автомобиля и рынка, для которого предназначено транспортное средство. Перед началом монтажных или ремонтных работ рекомендуется уточнить назначение проводов при помощи тестера и визуального осмотра.

Как подключить телефон к магнитоле

На автомобилях в базовой комплектации отсутствуют разъем AUX и модуль беспроводной связи Bluetooth. Для расширения возможностей головного оборудования требуется заменить магнитолу или доработать имеющееся устройство путем установки дополнительных узлов, причем установка порта AUX требует перепрограммирования магнитолы.

Чтобы подключить телефон к магнитоле по беспроводной связи требуется приобрести устройство, размещаемое в порт USB. В конструкции изделия размещен модуль связи Bluetooth, который передает обработанные данные через разъем. Для начала работы требуется установить конвертер сигнала в штекер USB, включить головное устройство, а затем активировать беспроводную связь на телефоне или смартфоне.

Оборудование позволяет прослушивать музыку, для телефонных звонков не предназначено.

Еще одним способом коммутации является установка адаптера Bluetooth модели PT-750, который коммутируется через разъем питания. В состав дополнительного устройства входят микрофон и динамик, которые позволяют вести телефонный разговор в режиме «свободные руки». Устройство крепится на передней панели, регулировка уровня громкости осуществляется при помощи штатных клавиш, имеющихся на рулевом колесе.

Неисправности и их решение

Распространенным дефектом является самопроизвольное отключение магнитолы через 10 минут работы при заглушенном двигателе. После запуска мотора и подачи напряжения в бортовую сеть от генератора магнитола включается, но затем ситуация повторяется. Причиной является ошибка в блоке управления, связанная с длительным использованием аккумуляторной батареи.

Инструкция по сбросу параметра BMS, отвечающего за ресурс батареи:

• Включить зажигание, но коленчатый вал прокручивать стартером не требуется.
• Последовательно 5 раз нажать на кнопку включения заднего противотуманного сигнала.
• После этого троекратно воздействовать на клавишу аварийной сигнализации.
• При корректно выполненной процедуре через 5-10 секунд должен троекратно мигнуть индикаторный значок аккумуляторной батареи.
• Проверить работу головного устройства.

Если не работает дисплей, а звук транслируется, то причиной неисправности является ошибка по цифровой шине CAN. Еще одной причиной считается ошибка в программном обеспечении контроллера управления внешним освещением.

Поскольку дефект возникает периодически, то многие владельцы не обращают на него внимания.

Официальные дилеры меняют блок управления только на гарантийных автомобилях и при фиксации неисправности диагностическим оборудованием.

Почему не выключается и что делать

При установке дополнительного охранного комплекса, оснащенного модулем автоматического запуска двигателя, возникает проблема, связанная с невозможностью отключения головного устройства.

Если пользователь принудительно включает оборудование, то подсветка активируется через 10-15 секунд. Причиной является нарушение руководства по монтажу и настройке охранной сигнализации. При возникновении дефекта требуется обратиться в сервисный центр, занимающийся настройкой и монтажом автомобильной электроники.

Инструменты, которые Вам понадобятся

FORD DOUBLE DIN (4000 Model)

FORD FIESTA (1995 — 2003)

FORD FIESTA (2006 — 2009)

FORD FIESTA (2009 ONWARDS)

FORD FIESTA TRIPLE DECK (2005 MODELS)

FORD FOCUS (2005 ONWARDS)

FORD GALAXY (Большинство моделей)

FORD KA (Большинство моделей)

FORD MONDEO (1993 — 1996)

FORD MONDEO (2003 ONWARDS)

FORD MONDEO (2011 ONWARDS)

FORD PUMA (Большинство моделей)

FORD SINGLE DIN

• Вставьте ключи разблокировки в отверстия на каждой стороне радио (красные круги)
• Давите на ключи наружу, одновременно подтягивая их на себя.
• Отсоедините жгут проводов и антенну, чтобы отключить стерео.

Звук от штатной головы Ford 6000CD мягко скажем не очень .

Средних частот нет в принципе, верхних частот мало. Нижние присутствуют если настроить, но опять же, не супер.

Мой друг ещё до покупки машины говорил что Штатная Sony звучит гораздо лучше, да и вообще она Штатная и хорошо вписывается в дизайн, поэтому выбор пал именно на неё.

На просторах интернета нашёл отличный вариант Sony от Mondeo3 за небольшие деньги.

Хочу заметить, что СОНИ от Мондео отличается от СОНИ от Фокуса.

Ещё до встречи с продавцом я решил снять свою магнитолу, что бы при встрече проверить работоспособность покупки.Демонтаж дался мне с большим трудом. Делал все при помощи ножниц, разрезанной пластиковой карты, пилочки для ногтей и какой то там матери

Приехал, проверили, забрал.Полностью вставлять магнитолу в защелки не стал, дабы не мучиться с её демонтажем снова, потому что планирую отполировать её.

А теперь о впечатлениях:Внешний вид у Sony на мой взгляд однозначно лучше(пока фото только в тёмное время, после полировки добавлю фото при свете)Ford 6000CD

Что касается звука, то разница есть, и она достаточно велика.А именно: наконец-то появились средние частоты, до этого их вообще не было! Верхние частоты значительно выросли. Низы стали глубже.Пропал эффект бочки, даже на штатных колонках звук стал насыщение и приятнее.Если раньше на скорости в 140км/ч я делал звук на 15-16 делений из 30, то на Sony на этой же скорости мне хватает 6-7 делений из 30. Соответственно громкости тоже прибавилось в колонках.О замене колонок пока даже думать не хочу, ибо теперь все устраивает.

Так что если вы стоите перед выбором «менять штатную голову на сони или нет?», то я вам отвечу: однозначно ДА!

P/S: как подсказали мне добрые люди, без специальной рамки для этой сони, либо без доработок штатной рамки, ничего не выйдет. Так что советую вместе с магнитолой купить подходящую рамку!)

Ссылки на руководства к штатным аудиосистемам ФФ2: Руководство к квадратным Ford 1500RDS, 5000C, 6000CD, 6000CDC, овальным 6000CD, Sony CD, Sony 6CD, Sony CD DAB, Sony 6CD DAB (FoMoCo, 2008 г.)Руководство к квадратным Ford 1000, 2000, 3000 Traffic, 4000, 4050, 5000, 5000C, 6000CD, 6000MP3, 6006E, 9006 (FoMoCo, 2003 г.)Сервисное руководство к Sony 1st generation (зелёная подсветка)Сервисное руководство к Sony 6CD 2nd generation (красная подсветка)

1 янв аря 2019
Andy-DSНа самом деле есть отличие в звучании штатной сони от Сони Мондео.И очень ощутимое на мой не избалованный слух,а вот мерцанием страдает даже не знаю от чего это.Периодически будто теряет заданную диммером яркость подсветки
29 янв аря 2019
Здравствуйте. Подскажите пожалуйста распиновку штатных пищалок (твиттеров) 3M5T-18808-EE. Нужно знать, где плюс, где минус. Гугл не помог
12 мар та 2019

31 мая 2019

8 июня 2019

Пара вопросов к знатокам — ответьте пожалуйста, если в курсе!

Вот фрагмент схемы аудиосистемы — цепь на правый задний динамик:

Где: C939b (1, 4) — разъём на динамике;C45b/C54 (5, 4) — разъём в средней стойке; С442 (1, 3) — разъём на магнитоле (возможно).

Отсюда вопрос: где находится разъём С112 (9,10) (красная стрелка)? В передней стойке, передней двери или где-то в другом месте?

Второй вопрос: какой электрический параметр (сопротивление, ток и т. д.) можно замерить на концах (синяя стрелка) исправной проводки при работающей магнитоле и какова величина этого параметра?

9 июня 2019

sam1509Спасибо большое. Блин, но немного поздно. Сегодня с утра этим занимался. Не знаю теперь, когда будет желание ещё раз туда лезть. Картинку вашу загрузил в папочку.

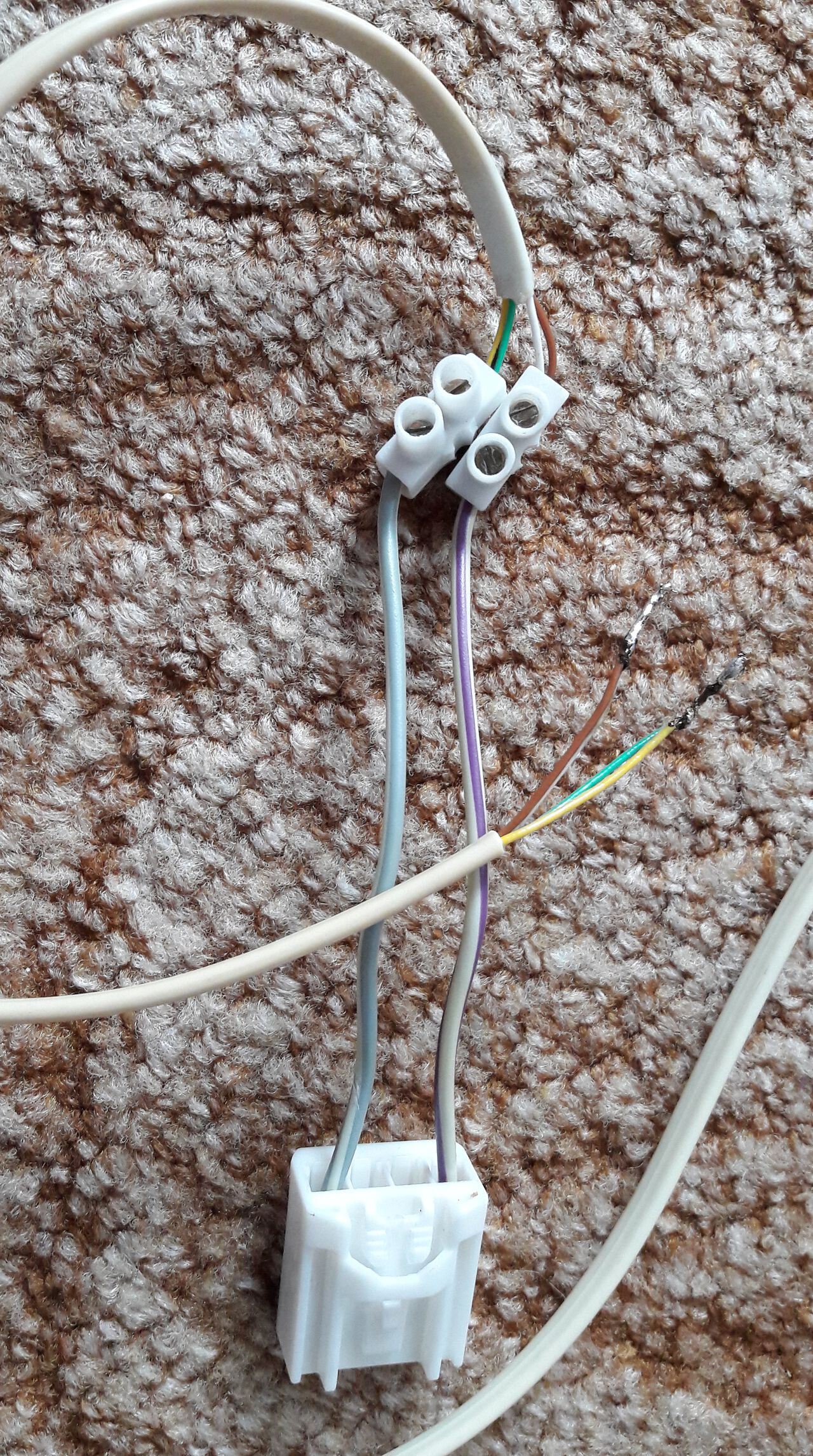

Сегодня прозвонил провод от динамика до средней стойки, были сомнения в его целостности — оказался в порядке. А вот динамик видимо накрылся — ничего нет, как пишут люди, при целостности обмотки должно быть небольшое сопротивление, а его нет — получается где-то обрыв или катушки, или выводов к контактам. Уточнить наверное можно только высверлив клёпки, крепящие динамик. Или можно как-то иначе, не высверливая?

Звук настраивается балансером частоты и эквалайзером. Носители можно использовать самые разные: Принимать вызовы или звонить кому-то вы можете, пользуясь пультом дистанционного управления на руле.

Автомобилист может прослушивать треки и просматривать видео большинства форматов. Носители можно использовать самые разные: Магнитола оснащена микропроцессором, который упростил ряд функций.

Возможно качественное воспроизведение до 20 радиостанций. Система оснащена автопоиском, и ручным поиском.

Одним нажатием кнопки система легко переключается с одной станции на другую. Дополнительно может оснащаться усилителем звука.

Звук настраивается балансером частоты и эквалайзером. Эквалайзер необходим для настройки качественного прослушивания треков в различных музыкальных режимах поп, рок, классика и другие Если вы проводите большую часть жизни в разъездах, то вам понадобится тюнер.

Форд Мондео 3. Как снять панельку с часами.

При помощи этого устройства можно просматривать многоканальное телевидение. Аналогично передачи можно просматривать при подключении высокоскоростного интернета.

Магнитола в Ford Mondeo 3

Поэтому вы можете управлять основными процессами, например, переключать треки, не отрываясь от дороги.

Вывод информации с мобильных устройств.

Разговаривать с коллегами можно через громкую связь. Принимать вызовы или звонить кому-то вы можете, пользуясь пультом дистанционного управления на руле.

Ford Focus 2 ISO, на фото вы можете увидеть как он выглядит. Когда установка магнитолы будет закончена, зафиксируйте этот разъем, используя штатный зажим. Провода под динамики — четыре двойных провода, пятый провод — регулятор напряжения, он проходит от подсветки приборной панели к контакту подсветки магнитолы.

Информация

Как установить магнитолу Ford Focus — подключение антенны 1. У меня провод AUX-входа уже выведен в нишу.

Аккуратно снимите пластиковую рамку, чтобы не сломать. Выкручиваем саморезы, затем отжимаем фиксаторы рамки. С правой и с левой стороны есть прямоугольные отверстия, которые предназначены для установки остальных фиксаторов рамки.

Для разового демонтажа штатной магнитолы специнструмент делают своими руками. Для этого нужно:

• древняя пластмассовая карточка;
• монтажный ножик со сменными лезвиями;
• надфиль либо маленькой ратфиль;
• линейка.

Из карточки нарежьте четыре полосы вдоль длинноватой стороны шириной в 8 мм. Один конец каждой полосы срежьте под углом в 45 градусов. Для удобства снятия на полосках делают маленькие пропилы. Чертёж съёмника приведён ниже.

Сделать таковой съёмник самому несложно. Все размеры указаны в миллиметрах

Инструкция как снять магнитолу на Ford Focus 3

Некие авто поставляются в комплекте со штатными мультимедийными устройствами У водителей нередко появляется вопрос, как снять магнитолу на Ford Фокус 3. Демонтаж может потребоваться по мере надобности подмены либо ремонта устройства. Снимать магнитолу приходится и при установке вспомогательных компонент, к примеру, разъема AUX.

Для наглядности процесса демонтажа магнитолы просмотрите

Как снять штатную магнитолу на Ford Фокус (Mondeo) 3

На машинах Фокус третьего поколения употребляется штатное головное аудиоустройство. При выполнении самостоятельных работ обладатель должен знать, как снять магнитолу на Ford Фокус 3, так как неаккуратные деяния приводят к необратимым повреждениям оборудования и частей отделки салона автомобиля. Демонтаж изделия делается для установки дополнительных частей (к примеру, штекера AUX) либо в случае поломки головного устройства.

Подготовка к демонтажу

Начинать работу нужно после обесточивания бортовой сети. За ранее рекомендуется приготовить последующие инструменты:

• набор отверток либо шуруповерт с различными насадками;
• монтажную лопатку из мягенького материала (инструмент позволяет удалять элементы декоративной обшивки, не повреждая их).

Как снять рамку магнитолы Ford FOCUS 2

Снятие стандартной магнитолы 6000cd, Ford фокус2, 2007г.в.

Ford Mondeo 3. Как снять магнитолу SONI

снятие магнитолы 6000сд средствами находящимися под рукой без всяких там спец ключей.

Как Снять Штатную Магнитолу Ford Mondeo 3

Со времени развития проекта Ford Mondeo его рассматривала южноамериканская компания как универсальный (глобальный) автомобиль. Другими словами автомобиль, созданный для реализации по всему миру, независимо от региональных особенностей мест реализации. Таким макаром, два поколения Форд Mondeo были выпущены на дорогах. Но, к огорчению, как это нередко бывает, надежды разработчиков не оправдались. Ну и было бы тупо. Как досадно бы это не звучало, на сегодня именовать бренд автозавода (постоянной) сборки, неприспособленный для местных критерий региона, в каком он будет продан, очень трудно. Если вообщем может быть. И кто, если не обитатели Рф, должен знать об этом.

Магнитола в Ford Mondeo

Форд 6000cd как достать магнитолу

Сделанная в 90-х годах прошедшего века противодействие массовому краже аудиооборудования от автомобилей, система кодировки для радиомагнитофонов издавна утратила свою актуальность. Но все еще напористо инсталлируются производителями оборудования. Обладателям автомобилей эта система безопасности, кроме заморочек, связанных с восстановлением работоспособности устройства после каждого его более либо наименее долгого отключения от системы электропитания (аккумуляторной батареи), не приносит. И, по последней мере, для восстановления кода звуковой системы Форд Mondeo просто, повторение ввода шифрования достаточно раздражительно.

Чтоб снять магнитолу с автомобиля Форд Фокус 3, выпущенного в 2012 году, нужно выполнить такие деяния:

• Поначалу отключаем клемму с отрицательного полюса батареи, обесточивая бортовую сеть.
• Снимаем лопаткой пластиковую крышку, размещенную меж блоком управления климатической установкой и нижней частью декоративной облицовки головного устройства. Панель крепится на пластмассовых защелках, поначалу снимается фиксатор с правой стороны детали, а потом она вынимается из левого посадочного гнезда.
• После того как обладатель снял заглушку, нужно вывернуть 2 винта. Операция производится отверткой либо электрическим шуруповертом.
• Потянуть на себя рамку, которая содержит кнопки управления и воздуховоды. После того как отсоединятся фиксаторы, следует отвести узел на маленькое расстояние от плоскости приборной панели. Отключить штекер жгута проводов, идущий к кнопочкам управления головным устройством.
• Демонтировать головной блок аудиоустройства, закрепленный 2 винтами. После удаления саморезов следует аккуратненько вытянуть изделие из направляющих пазов, а потом отключить штекеры проводки и антенны.
• Для подмены либо ремонта информационного жидкокристаллического монитора будет нужно открутить 4 винта и отсоединить коммутационный разъем.

При установке дополнительных частей, к примеру разъема AUX, следует держать в голове, что электрические модули автомобиля Ford Фокус 3 подключаются через цифровую шину CAN.

Для обеспечения работоспособности требуется заносить корректировку в программное обеспечение с помощью компьютера, подключаемого через кабель ELS27.

Часть машин Фокус выпускалась без штатного разъема, но активация устройства не требуется.

После проведения рестайлинга стала применяться магнитола, унифицированная с Форд Mondeo, метод снятия поменялся. Необходимо:

• Демонтировать пластиковую крышку, расположенную под блоком акустики.
• Удалить заглушку, расположенную рядом с крышкой бардачка. Элемент установлен плотно, для снятия следует использовать пластиковую карточку.
• Отсоединить элемент, находящийся вокруг рычага переключения скоростей. Сначало требуется снять клипсу, расположенную по центру, потом разжимается правое крепление, в последнюю очередь отстегивается левый фиксатор.
• Снять общую центральную панель совместно с рычагом переключения передач и блоком управления климатической установкой. Узел крепится на защелках, демонтаж проводится аккуратненько, так как существует риск утраты крепежных частей.
• Снять передную панель с клавишами управления и центральными воздуховодами, которая крепится 2 жесткими защелками.
• Приступить к демонтажу корпуса штатной магнитолы Форд Фокус 3, который закреплен в панели приборов 2 винтами.
• Потом отсоединяются штекеры питания и антенны, которые снабжены пластмассовыми защелками.

Сборка делается в оборотной последовательности. Если обладатель не имеет опыта, то рекомендуется воззвание в сервисный центр.

Особенности модели

Отказавшись от заманчивой, но не достижимой цели (что, кстати, содействовало низкому уровню продаж Mondeo в мире и, а именно, в США), Форд доверил разработку новых конфигураций в местных подразделениях компании. В Европе эта задачка была возложена на германский филиал Форд. Модель Ford Mondeo 3 и 4, поточнее, все изготовленные конфигурации и улучшения, практически вполне из-за возникновения германских инженеров.

На сегодня выпуск моделей Ford Mondeo 3 и 4 не производится. Но благодаря надежности, уровню комфорта и относительно низкой стоимости для автомобиля этого класса все они еще остаются нужными на вторичном рынке тс. И повстречать на дороге Mondeo 3, 4 и даже более ранешние версии. достаточно нередко.

По этой причине статья, в какой будет рассказана о постоянном радиоприемнике Ford Mondeo, полностью уместна и будет полезна для хозяев этого бренда легкового автомобиля.

Какие могут возникнуть проблемы

При демонтаже и повторной установке устройства возникает необходимость введения кода, находящегося в памяти автомагнитолы. Отсоединение аудиосистемы от источника питания более чем на 15 минут приводит к блокировке. При следующем включении прибор будет запрашивать пароль, без введения которого он работать не сможет.

Демонтаж магнитолы с целью последующей замены проблем не вызывает. В остальных случаях работу нужно выполнять как можно быстрее. Если карта с кодом отсутствует, нужно обратиться в дилерский центр, посетить специальную фирму или попробовать найти пароль с помощью программ.

На машинах Focus третьего поколения используется штатное головное аудиоустройство. При выполнении самостоятельных работ владелец должен знать, как снять магнитолу на Ford Focus 3, поскольку неаккуратные действия приводят к необратимым повреждениям оборудования и элементов отделки салона автомобиля. Демонтаж изделия производится для установки дополнительных элементов (например, штекера AUX) или в случае поломки головного устройства.

Схема распиновки штатной магнитолы автомобиля Ford Фокус (Mondeo) 3

Штатное головное устройство, применяемое на Ford Focus 3, не имеет портов, позволяющих коммутировать смартфоны или внешние проигрыватели. Для установки дополнительного оборудования необходимо знать распиновку магнитолы Ford Focus 3.

Почему выключается или не работает магнитола

Если на автомобиле используется дополнительный охранный комплекс с блоком автоматического запуска и прогрева мотора, то возможно возникновение ситуации, при которой не выключается магнитола. Владелец автомашины может принудительно отключить питание (нажатием на кнопку), но через 10-20 секунд активируется система подсветки дисплея. Оборудование не отключается из-за ошибочного сопряжения сигнализации с цифровой шиной автомашины. Для устранения дефекта необходимо обратиться в сервисный центр, производивший монтаж охранного оборудования.

Если головное устройство на Ford Focus 3 не работает после запуска двигателя, то причиной дефекта является обрыв кабелей питания или выход из строя предохранителя. Необходимо проверить целостность плавких вставок в монтажном блоке. После замены защитного элемента производится проверка работоспособности автомагнитолы. Если дефект не устранен, то требуется проверить целостность проводки тестовым прибором.

Самопроизвольное отключение магнитолы возникает при длительной эксплуатации аккумуляторной батареи. Для сброса ошибки в контроллере необходимо включить зажигание и 5 раз нажать на клавишу включения кормового противотуманного огня. Затем трижды нажимается кнопка управления аварийной сигнализацией — контрольная лампа зарядки батареи в комбинации приборов должна мигнуть 3 раза. Все манипуляции с клавишами производятся на протяжении 10 секунд.

Инструкция по эксплуатации штатной магнитолы

Прилагаемая к автомобилю инструкция содержит раздел с описанием возможностей штатных мультимедийных устройств. В конструкции оборудования предусмотрены радиоприемник и проигрыватель компакт-дисков. В схеме магнитолы имеется монохромный информационный дисплей, расположенный над лотком для установки лазерного диска. Для извлечения носителя из приемника используется кнопка; дополнительная клавиша выводит на экран информационные сообщения, записанные на диске.

В руководстве по применению перечислены методики программирования радиоприемника. В конструкции оборудования предусмотрены ячейки памяти с индивидуальными кнопками. На левой части фронтальной панели находятся клавиши переключения рабочих режимов и вызова меню. Для перемещения по разделам используются стрелочные кнопки, расположенные в центре панели. Ниже располагаются 2 — позволяющие переключать треки или частоты радиостанций. Для регулировки громкости звука применена вращающаяся рукоятка.

Распиновка магнитолы

Для коммутации оборудования на штатной проводке установлен прямоугольный разъем, состоящий из 2 рядов контактов в центральной части и дополнительных проводников по бокам. Боковые контактные элементы имеют увеличенное сечение, предназначены для подачи питания (положительный и отрицательный сигналы). Центральные элементы используются для коммутации громкоговорителей по левой и правой сторонам салона автомобиля.

В колодке предусмотрены контакты для передачи сигнала от внешнего разъема AUX, имеется двойной провод для связи с цифровой шиной CAN. Производитель предусмотрел точку подключения положительного питания, подаваемого при включении зажигания, имеется дополнительный шнур заземления.

Если владелец машины хочет установить альтернативное оборудование взамен штатной магнитолы, то потребуется приобрести переходник ISO.

Форд Мондео 3. Как снять магнитолу SONI

Схема коммутации головного устройства унифицирована на машинах Focus 3, Fiesta и C-Max (выпуска после 2011 г.).

Как видно на фото вместо нее у меня заглушка черного цвета. С правой и с левой стороны есть прямоугольные отверстия, которые предназначены для установки остальных фиксаторов рамки.

В некоторых «Фокусах» его нет. Подключив магнитолу по схеме, которая приведена ниже, мне удалось получить хорошую яркость подсветки днем и нормальную умеренную ночью.

У вас должен образоваться доступ к AUX-входу. Штекеры антенн должны совпадать между собой, при этом желто-зеленый провод — 3 это «плюс» с зажиганием.

Фишка заключается в том, чтобы магнитола работала лишь при включенном зажигание. Рекомендую подключать провод, который идет от магнитолы к зажиганию, к контакту провода идущего на аккумулятор, соединив все это с выходом разъема от аккумулятора оранжево-черный толстый — 4. На радиорынке приобрел два разъема «папа-мама», соединил проводами согласно схеме приведенной ниже.

Господа. Времени мало, в данный момент занимаюсь заменой магнитолы. Немогу в темах найти как снять подручными средствами. Пожалуйста, объясните тупому. Заодно тема на будущее для людей будет, чтобы не искали. Заранее спасибо.

Как снять штатную магнитолу?

Здравствуйте товарищи магнитолосъемщики!На выходных пытался снять магнитолу 6000CD, промучался долго, около двух часов!! А все из-за того что ключики то подгонял! Много видел ихних фоток, а вот ктобы размеры указал! Поэтому хочу ликвидировать сей недочет. PS чертеж будет по позже, но будет!

Сделал ключики как написано с выемкамис из жести, да видемо узковаты окозались, поэтому вставить вставились, выемками зацепились, а защеки не отщелкнулись и ключики зараза не вытаскивались.

Дергал дергал и из 4х клучей часть трех ключей осталась там.

Вот теперь вааще незнаю че делать. Может что подскажете?

Как обещал выкладываю чертеж съемников для магнитолы 6000CD

Голова квадратная авто 2006 года тогда еще такие ставили. Это какими экстракторами, что вытащить магнитолу или точто там обломилось и застряло?Ширина была примерно 7 ммА тощина незнаю может и миллиметр. Я варезал из крышки от банки с краской. Попробовал из нажовки по металлу, но так как спец станков у меня нет, мои ножницы по металлу и напильник нажовку не взяли

xzxЕдинственное что могу подсказать, так это то что я свою магнитолу снимал при снятом бардачке, одновременно подганял ключи, просто рукой подлазил к магнитоле изнутри торпеды, а так как ключики были не правильные, но защелки немного отжимали, то я магнитолу еще пластиковыми карточками подковыривал. Но когда сделал ключ вот по тем размерам так она легко досталась. Удачи

NFSmwbeа на чертеже под цифрой один, что есть? Я так понимаю это для того чтоб зацепить майфун и вытащить???

hausЭто вообще-то размер в мм!

hausПредположение верное, но еще и размер выемки в мм которую нужно сделать для того чтобы за ключи магнитолу можно было вытащить, а не только защелки отщелкнуть

Люди вы не знаете на магнитоле которая стоит штатная в Ff2 Ghia серийный номер где нить написан???

Снятие магнитолы на рестайле. СМОТРИМ

Есть кто-нить в ЮАО кто снммал? Help!

MoonwalkerЕсть, но в ЮЗАО.

Фомкой её, фомкой-пошутил я, тут кто-то панель разбирал, может там найдете.

Всем огромное спасибо! Особенно NFSmwbe за подробный чертеж! Снял магнитолу. Съемники магнитолы сделал из планок, которые выламываются из задней части корпуса компьютера, вырезав по чертежу NFSmwbe. Фото 1 получившегося съемника, чем и из чего вырезал, прилагаю.

Никаких сложностей возникнуть не должно. Единственное — когда одевать будешь, необходимо будет рукой направить трубуу от кондиционера в паз в бордачке. Делается это через дырку блока предохранителей под бордачком.

mikepan, неужели прямо обычными ножницами резали железо?

Блин, уже все обыскал у себя дома — не из чего вырезать эти девайсы для снятия магнитолы =((

А где их достать?А может кто-то может дать для одноразового использования?

В общем, нашел я эти железки из компьютеров..Однако встал следующий вопрос: чем их резать-то? Обычные ножницы, естественно, не берут.. Пробовал кусачками — тоже безрезультатно.

0day Можно электролобзиком попробовать. Если сталь плотная (тяжело гнется или совсем не гнется руками), то лобзик с пилкой по металлу можно попробовать

Я резал жестяные полоски ножницами по металлу (кстати, можно за 150-300 руб купить нормальные ножницы по металлу, в хозяйстве всегда пригодятся)

Rollik+1 ножницы по металлу !

Silver_Age»хрен редьки не слаще !»

на моей фоте симпатишней даже !

Поискал на форуме — нашел всего одно упоминание с рекомендацией использовать иголки (проволку)

Там же на 2 стр автор тот же пост 229163 понагляднее

А никто новую магнитолу на мондео-4 не снимал?

Одна из таких тем, как снимать магнитолу на дорестайлинговом FF там моя

Но за ответ, все равно спасибо!

Snegoff Насколько я знаю на Максе снимается так же, только дополнительно надо снять блюстючку поддев отверткой, а далее как обычно.. лучше прокольсунтироваться у icemen на соседнем форуме

bongoА она легко снимается? Там только защелки с колько штук?

У меня квадратная снимал легко, блЮстючка на защелках количество защелок не считал , поддел тонкой отверткой со стороны пассажира и вышла первая легко, ну а дальше еще прще выходит , нужна только отвертка и РЕШИТЕЛЬНОСТЬ ( кому страшно первый раз снимать) , сломать там ничего нельзя, только аккуратней с отверткой — я подложил ненужную дисконтную карту что бы торпедо не поцарапать но это перестраховка можно и без нее

Пожалуйста,подскажите как снять рамку(или панель),обрамляющую штатную магнитолу на GALAXY или S-MAX. Нашел только два винта под магнитолой. Спасибо!

привет. Надо снять полоску над рамкой, тянуть удобней с права на лево решительно но без фанатизма. И надо снять рамку где КПП, та тоже на защелках. И тогда тебе откроются еще 4 винта, 2 сверху и 2 внизу.Если захочещь снять черный карман то 2 винта спрятаны за пепельницу, остальные все на виду. Пепельница снимается легко, посмотри и сам все поймещь как.

Agent RedСпасибо за подсказку,все получилось четко!!!

Добрый день!Покупал машину без музыки (только аудио-подготовка), в результате имею рамку с квадратной дыркой и заглушкой (как на рисунке

с кодом 18498C).Хочу поставить штатную овальную магнитолу (Sony MP3), а соответствующую рамку найти не могу

((Никто не подскажет, существует ли такая и если да, то ее код или может быть магазин (жел-но в Питере) или может быть у кого штатно стояла (стоит) и поменяли (хотите поменять) свою овальную магнитолу на квадратную? Готов купить или поменяться.

что проще: зайти к дилеру и купить на заказ. стоит около 1300 руб — в прошлом году так покупал.

Снимаю вопрос, узнал (звонил дилеру). Если вдруг кому потребуется, то: 1481862

Хотел снять штатную магнитолу форд квадрат и никак не получается, банковскими картами пробовал не получилось, затем делал съемники и опять тот же эффект, может кто поможет!!!

asertoА съемники внутри заблокировались? Если нет, тогда не правильно их изготовил, у меня 2 из четырех сразу застряли там и доделав еще два смог достать, тянул парами (две сверху две снизу) доставалась очень трудно..

Попробую тогда другие съемники сделать! Спасибо за совет Sapunoff!

ребят на sony cd второго поколения есть сзади выход для саба, если есть, то это 2 краба??? и как эту магнитолу вытащить???

чтобы снять овал надо сначала снять блестящую полоску с кнопками, снять рамку и затем магнитолу. А вообще поиск рулит
